Anschlussbeispiel VLT 8000 AQUA

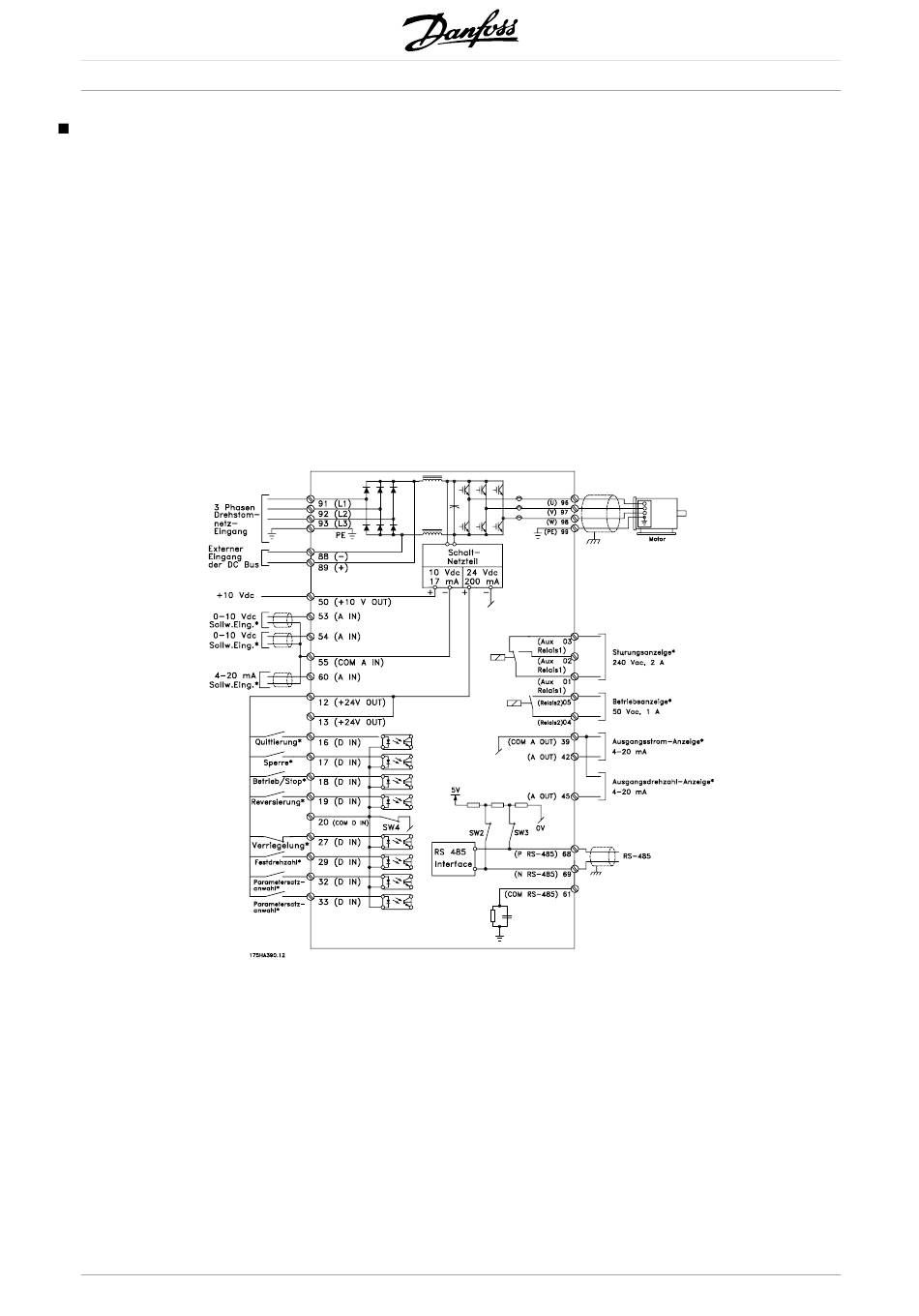

Das nachfolgende Diagramm zeigt ein Beispiel einer
typischen VLT 8000 AQUA-Installation.
Der Netzanschluss ist mit den Klemmen 91 (L1),
92 (L2) und 93 (L3) verbunden, während der
Motor mit 96 (U), 97 (V) und 98 (W) verbunden ist.
Diese Werte können auch von den Klemmen des
Frequenzumrichters abgelesen werden.
An die Klemmen 88 und 89 kann eine externe
Gleichstromversorgung angeschlossen werden.
Analogeingänge können an die Klemmen 53 [V],
54 [V] und 60 [mA] angeschlossen werden. Diese
Eingänge können für Sollwert, Istwert und Thermistor
programmiert werden. Siehe Analogeingänge
in Parametergruppe 300.
* Diese Klemmen können für andere Funktionen
programmiert werden.
82
VLT
Es gibt 8 Digitaleingänge, die mit 24 V Gleichstrom
gesteuert werden. Klemmen 16-19, 27, 29, 32,
33. Diese Eingänge können entsprechend der
Tabelle als Eingänge und Ausgänge 300-328
programmiert werden.
Es gibt zwei Analog-/Digitalausgänge (Klemmen 42
und 45), die so programmiert werden können, dass
sie den aktuellen Zustand oder einen Prozesswert
anzeigen (z.B. 0-f
MAX
können zur Angabe des aktuellen Zustands oder
für eine Warnung benutzt werden.
An den Klemmen 68 (P+) und 69 (N-), RS
485-Schnittstelle, kann der Frequenzumrichter
über serielle Kommunikation gesteuert und
überwacht werden.
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
8000 AQUA
. Die Relaisausgänge 1 und 2
