Berechnung des resultierenden Sollwerts

Die unten durchgeführte Berechnung liefert den
resultierenden Sollwert, wenn Parameter 210,
Sollwert-Funkt., für Add. zum Sollwert [0] oder Rel.
Sollwerterhöh. [1] programmiert ist.
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Ana. Signal
Ext.
Klemme. 53 [V]
Par. 310 Klemme 53, Max. Skalierung - Par. 309
Sollw. =
Klemme 53, Min. Skalierung
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Par. 14
Klemme 60 [mA]
Par. 316 Klemme 60, Max. Skalierung - Par. 315
Klemme 60, Min. Skalierung
Par. 210, Sollwert-Funkt., ist programmiert
= Add. zum Sollwert [0].
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Par. 211-214
Res.
Festsollw.
Sollw. =
Par. 210, Sollwert-Funkt., ist programmiert =
Rel. Sollwerterhöh. [0].
Externer Sollwert x Par. 211-214 Festsollw.
Res. Sollw. =
Galvanische Trennung (PELV)*
PELV ist ein Schutz, der gewährleistet, dass keine hohe
Netzspannung oder andere hohe Spannung auftritt. Ein
Schutz gegen elektrischen Schlag gilt als gewährleistet,
wenn die Stromversorgung vom Typ PELV ist und
die Installation gemäß den örtlichen bzw. nationalen
Vorschriften für PELV-Versorgungen ausgeführt wurde.
Beim VLT 8000 AQUA werden alle Steuerklemmen
sowie die Klemmen 1-3 (AUX-Relais) mit Kleinspannung
gemäß PELV versorgt.
Die galvanische (sichere) Trennung wird erreicht,
indem die Anforderungen bezüglich erhöhter Isolierung
erfüllt und die entsprechenden Kriech-Luftabstände
beachtet werden. Die Anforderungen sind in der
Norm EN 50178 beschrieben.
Die Bauteile, die die elektrische Trennung gemäß
nachstehender Beschreibung bilden, erfüllen
ebenfalls die Anforderungen bezüglich erhöhter
Isolierung und der entsprechenden Tests gemäß
Beschreibung in EN 50178.
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
100
+
100
®
VLT
Der externe Sollwert ist die Summe der Sollwerte
der Klemmen 53, 54 und 60 sowie der seriellen
Kommunikation. Die Summe dieser Sollwerte kann
Parameter 205, Max-Sollwert niemals übersteigen. Der
externe Sollwert kann wie folgt berechnet werden:
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Ana.
Signal Klemme. 54 [V]
+
Par. 313 Klemme 54, Max. Skalierung - Par.
312 Klemme 54, Min. Skalierung
+ Sollwert serielle Kommunikation x (Par. 205 Max.
Sollw. - Par. 204 Min. Sollw.)
16384 (4000 Hex)
Externer Sollw. + Par. 204 Min-Sollw. + Par. 418/419
+
Sollwert
(nur in Betriebsart Prozess-Regelung)
Par. 204 Min-Sollw. + Par. 418/419 Sollwert (nur in
Prozess-Regelung)

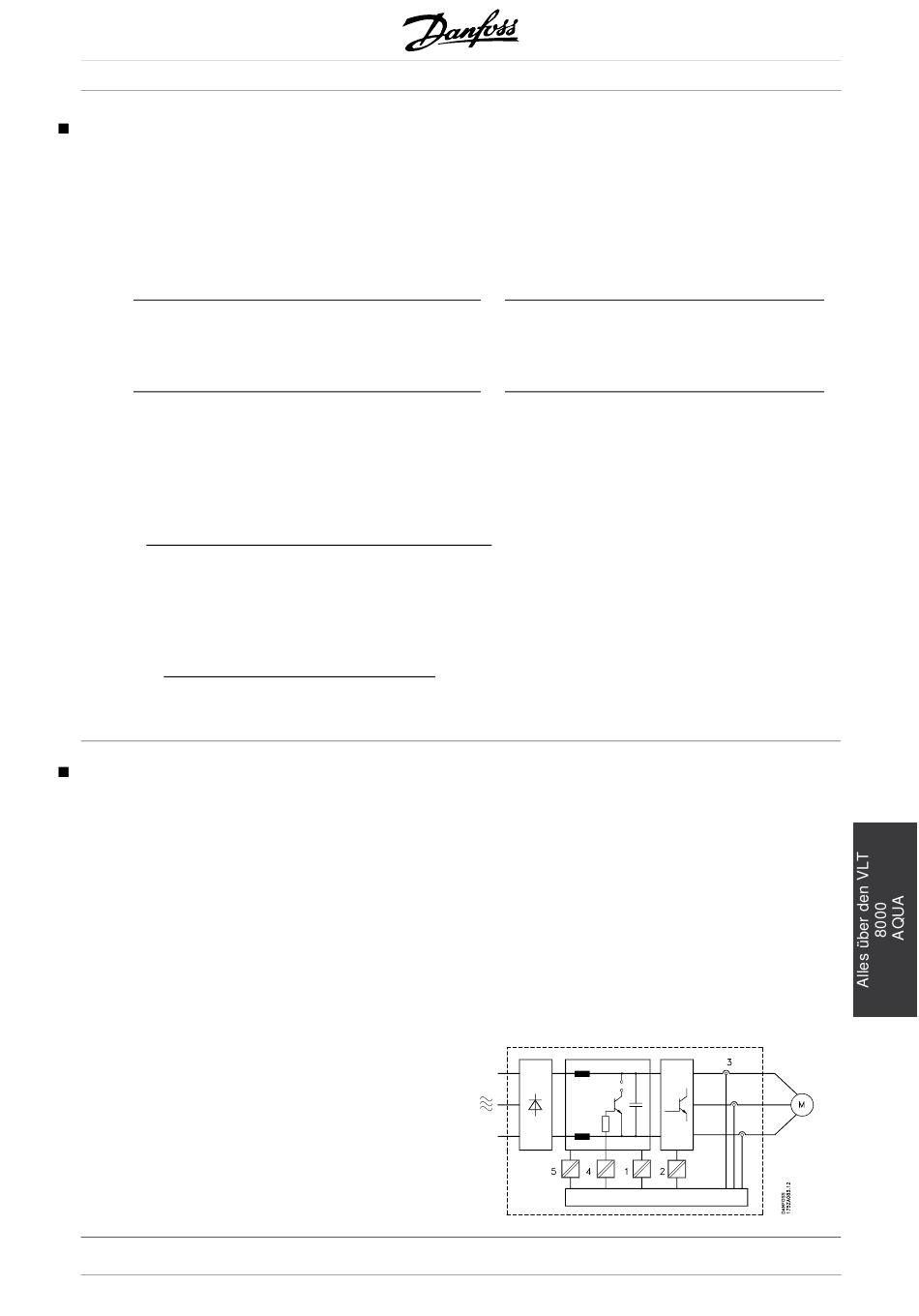

Die galvanische Trennung ist an den drei folgenden
Punkten vorhanden (vgl. Zeichnung unten):
1. Netzteil (SMPS) einschl. Trennung des Signals U
das die Zwischenkreisspannung anzeigt.
2. Gate-Treiber, die die IGTBs steuern
(Triggertransformatoren/Opto-Schalter).
3. Stromumformer (Hall-Effekt-Stromtransducer).
*) 525-600 V-Geräte erfüllen die PELV-
Anforderungen nicht.
Ein an die Klemmen 53/54 angeschlossener Thermistor
muss doppelt isoliert sein, um PELV zu erhalten.
