Danfoss VLT 8000 AQUA Produkthandbuch Seite 22

LC-Filter VLT 8006-8032, 200 - 240 V /
8016-8062 380 - 480 V

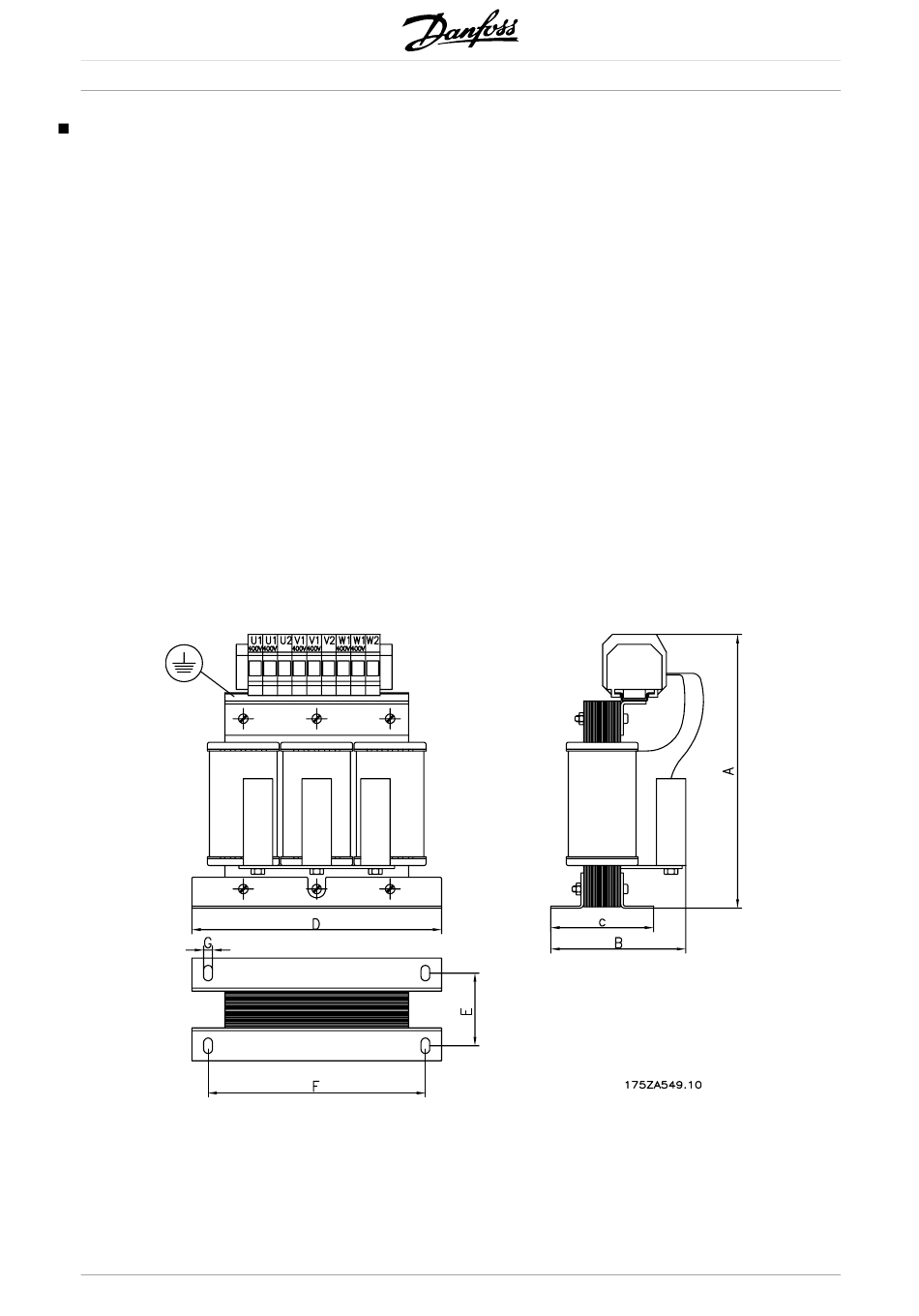

Die Tabelle und die Zeichnung geben die Maße der
IP 00 LC-Filter für Kompaktgeräte an.
IP 00 LC-Filter müssen integriert und gegen Staub,
Wasser und korrodierende Gase geschützt werden.
LC-Filter IP 00
LC-Typ A [mm]
175Z4600 220
175Z4601 220
175Z4602 250
175Z4603 295
175Z4604 355
175Z4605 360
175Z4606 280
175Z4607 280
175Z4608 280
175Z4609 295
175Z4610 355
175Z4611 355
175Z4612 405
22
B [mm] C [mm] D [mm]
135 92
145 102
165 117
200 151
205 152
215 165
170 121
175 125
180 131
200 151
205 152
235 177
230 163
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
VLT
Max. Motorkabellänge:
- 150 m abgeschirmtes Kabel
- 300 m nicht abgeschirmtes Kabel
Wenn EMV-Normen einzuhalten sind:
- EN 55011-1B: Max. 50 m abgeschirmtes Kabel
- EN 55011-1A: Max. 150 m abgeschirmtes
Kabel
E [mm] F [mm]
190 68 170
190 78 170
210 92 180
240 126 190
300 121 240
300 134 240
240 96 190
240 100 190
240 106 190
240 126 190
300 121 240
300 146 240
360 126 310
®
8000 AQUA
G [mm] Gewicht [kg]
8 10
8 13
8 17
11 29
11 38
11 49
11 18
11 20
11 23
11 29
11 38
11 50
11 65
