Gleichstrom-Busverbindung

Die Gleichstrombusklemme wird zur Sicherung
der Gleichstromversorgung verwendet. Dabei
wird der Zwischenkreis von einer externen
Gleichstromquelle versorgt.
Klemmennummern
Weitere Informationen erhalten Sie bei Danfoss.

Hochspannungsrelais

Das Kabel für das Hochspannungsrelais muss an
die Klemmen 01, 02, 03 angeschlossen werden.
Das Hochspannungsrelais wird in Parameter 323,
Funktion Relais1, programmiert.
Funktion Relais1
Nr. 1 1+3 (Öffner), 1+2 (Schließer).
Max. 240 V Wechselstrom,
2 A
Min. 24 V Gleichstrom, 10
mA oder
24 V Wechselstrom, 100 mA
Max. Querschnitt: 4 mm
Anzugsmoment: 0,5 Nm/5 in-lbs
Schraubengröße: M3
MG.80.A9.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Nr. 88, 89
2
/10 AWG.
®
VLT 8000 AQUA
Steuerkarte

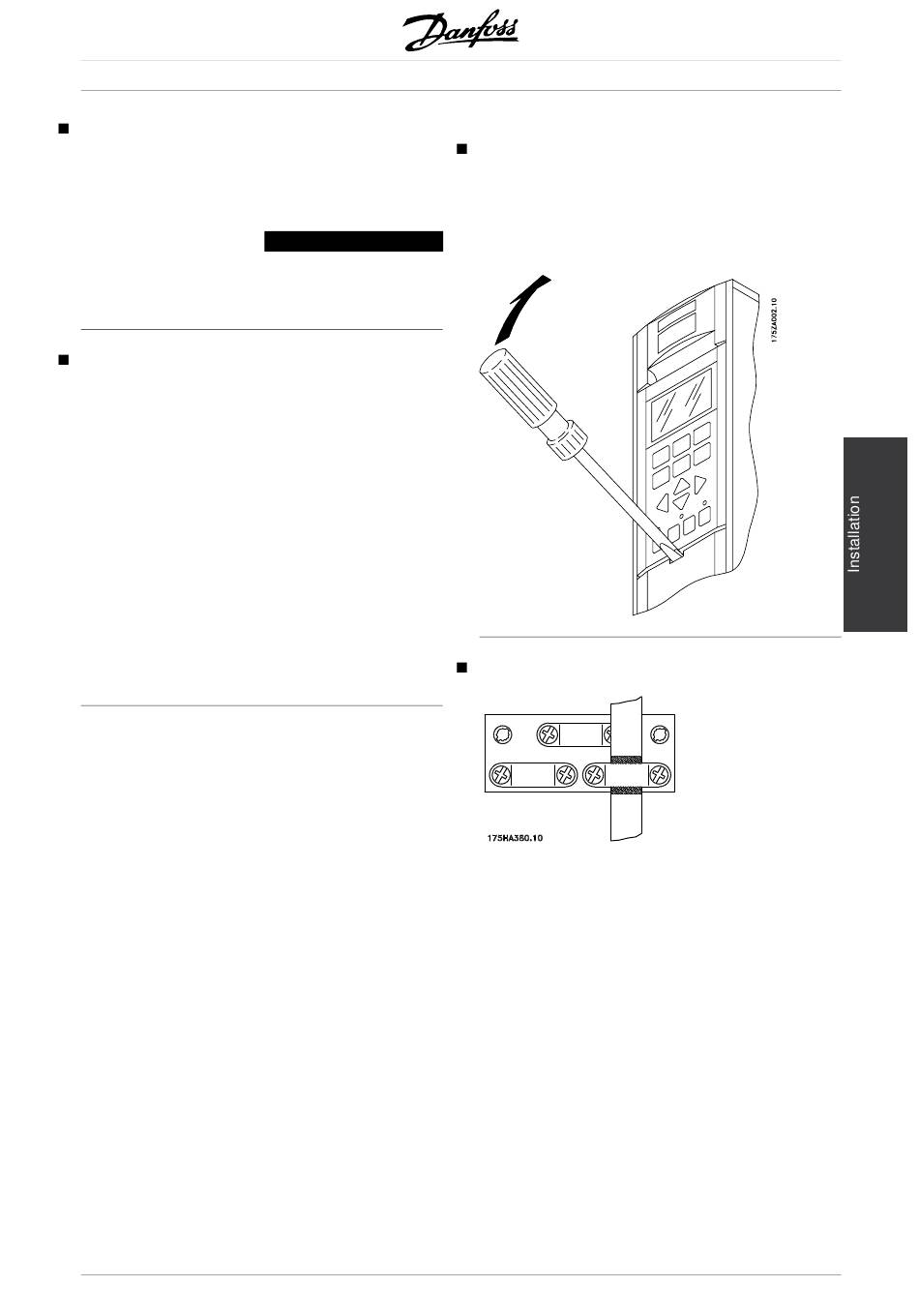

Alle Steuerleitungsklemmen befinden sich unter der
Abdeckplatte des Frequenzumrichters.
Die Abdeckplatte kann mit Hilfe eines Schraubendrehers
(außer bei IP54/NEMA 12-Einheiten) o.ä. entfernt
werden (siehe Abb. unten).

Elektrische Installation, Steuerkabel

Anzugsmoment:
Schraubengröße:
Generell müssen Steuerkabel abgeschirmt und die
Abschirmung einseitig mittels Kabelbügel mit dem
Metallgehäuse des Gerätes verbunden sein (siehe
Erdung von abgeschirmten Steuerkabeln) .
Normalerweise muss die Abschirmung auch am
Gehäuse des Steuergeräts angeschlossen werden
(befolgen Sie die mitgelieferten Anweisungen für
die Installation des betroffenen Geräts).
Bei Verwendung sehr langer Steuerkabel können
50/60-Hz-Erdfehlerschleifen auftreten, die das
gesamte System beeinträchtigen. Diesem Problem
kann durch Verbinden des einen Schirmendes an
0,5 Nm (5 in-lbs)
M3.
