Siemens SINUMERIK 840D sl Inbetriebnahmehandbuch Seite 56

Inbetriebnahme PLC
6.2 PLC-Programm erstellen
Bild 6-15
3. Kopieren Sie die Quellen, Bausteine und Symbole in das PLC-Programm.
OB 1 überschreiben
Beim Einfügen der Bausteine wird der bereits vorhandene Organisationsbaustein OB1
überschrieben. Bestätigen Sie die Rückfrage zum Überschreiben des Bausteins mit Ja.
Sie haben das PLC-Grundprogramm erstellt.
Im folgenden Kapitel modifizieren Sie für die Maschinensteuertafel einige Daten im OB100.
6-16

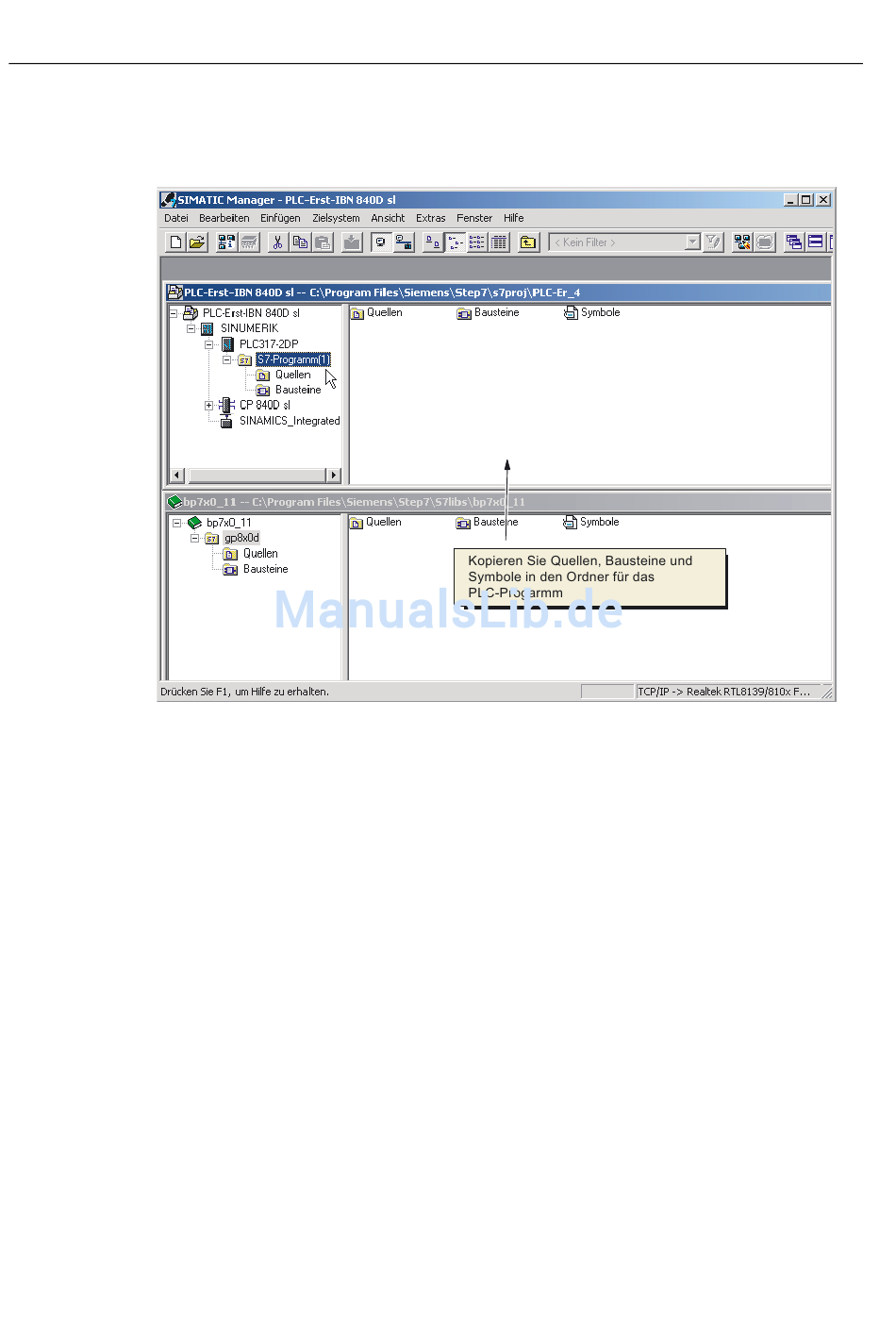

Sie haben die Bibliothek eingefügt und unter PLC-Erst-IBN 840D sl > SINUMERIK >
PLC 317 2DP > S7-Programm das PLC Programm angewählt (siehe folgendes Bild).
PLC-Programm kopieren
Inbetriebnahmehandbuch, Ausgabe 01/2006, 6FC5397-2AP10-1AA0
CNC Teil 1 (NCK, PLC, Antrieb)
