Deutsch

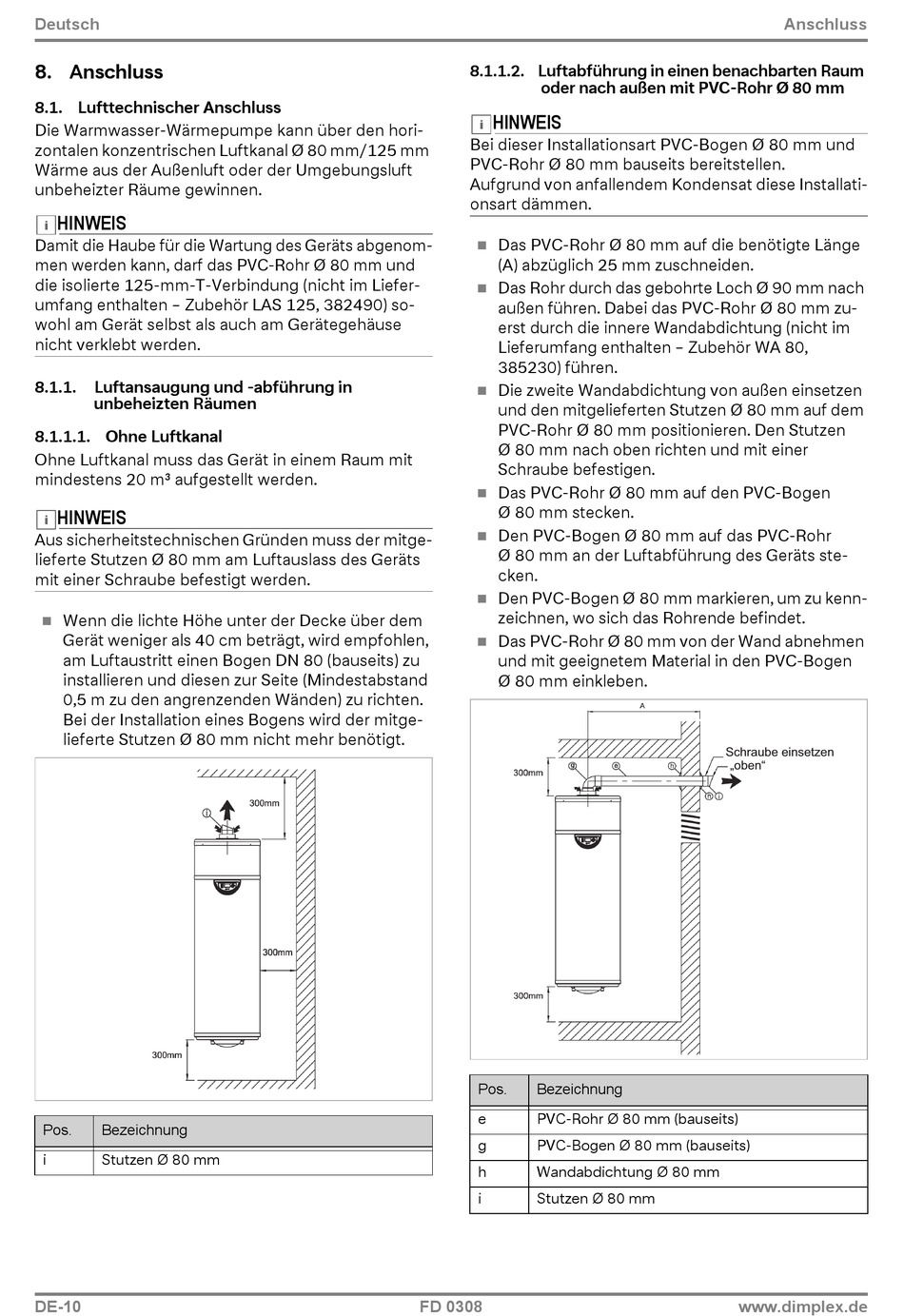

8. Anschluss
8.1. Lufttechnischer Anschluss
Die Warmwasser-Wärmepumpe kann über den hori-
zontalen konzentrischen Luftkanal Ø 80 mm/125 mm
Wärme aus der Außenluft oder der Umgebungsluft
unbeheizter Räume gewinnen.
HINWEIS
Damit die Haube für die Wartung des Geräts abgenom-
men werden kann, darf das PVC-Rohr Ø 80 mm und
die isolierte 125-mm-T-Verbindung (nicht im Liefer-
umfang enthalten – Zubehör LAS 125, 382490) so-
wohl am Gerät selbst als auch am Gerätegehäuse
nicht verklebt werden.
8.1.1.
Luftansaugung und -abführung in
unbeheizten Räumen
8.1.1.1. Ohne Luftkanal
Ohne Luftkanal muss das Gerät in einem Raum mit
mindestens 20 m³ aufgestellt werden.
HINWEIS
Aus sicherheitstechnischen Gründen muss der mitge-
lieferte Stutzen Ø 80 mm am Luftauslass des Geräts
mit einer Schraube befestigt werden.
Wenn die lichte Höhe unter der Decke über dem
Gerät weniger als 40 cm beträgt, wird empfohlen,
am Luftaustritt einen Bogen DN 80 (bauseits) zu
installieren und diesen zur Seite (Mindestabstand
0,5 m zu den angrenzenden Wänden) zu richten.
Bei der Installation eines Bogens wird der mitge-
lieferte Stutzen Ø 80 mm nicht mehr benötigt.
Pos.
Bezeichnung
i
Stutzen Ø 80 mm
DE-10
8.1.1.2. Luftabführung in einen benachbarten Raum
oder nach außen mit PVC-Rohr Ø 80 mm
HINWEIS
Bei dieser Installationsart PVC-Bogen Ø 80 mm und
PVC-Rohr Ø 80 mm bauseits bereitstellen.
Aufgrund von anfallendem Kondensat diese Installati-
onsart dämmen.
Das PVC-Rohr Ø 80 mm auf die benötigte Länge
(A) abzüglich 25 mm zuschneiden.
Das Rohr durch das gebohrte Loch Ø 90 mm nach
außen führen. Dabei das PVC-Rohr Ø 80 mm zu-
erst durch die innere Wandabdichtung (nicht im
Lieferumfang enthalten – Zubehör WA 80,
385230) führen.
Die zweite Wandabdichtung von außen einsetzen
und den mitgelieferten Stutzen Ø 80 mm auf dem
PVC-Rohr Ø 80 mm positionieren. Den Stutzen
Ø 80 mm nach oben richten und mit einer
Schraube befestigen.
Das PVC-Rohr Ø 80 mm auf den PVC-Bogen
Ø 80 mm stecken.
Den PVC-Bogen Ø 80 mm auf das PVC-Rohr
Ø 80 mm an der Luftabführung des Geräts ste-
cken.
Den PVC-Bogen Ø 80 mm markieren, um zu kenn-
zeichnen, wo sich das Rohrende befindet.
Das PVC-Rohr Ø 80 mm von der Wand abnehmen
und mit geeignetem Material in den PVC-Bogen
Ø 80 mm einkleben.
Pos.
Bezeichnung
e
PVC-Rohr Ø 80 mm (bauseits)
g
PVC-Bogen Ø 80 mm (bauseits)
h
Wandabdichtung Ø 80 mm
i
Stutzen Ø 80 mm
FD 0308
Anschluss
Schraube einsetzen
„oben"
www.dimplex.de
