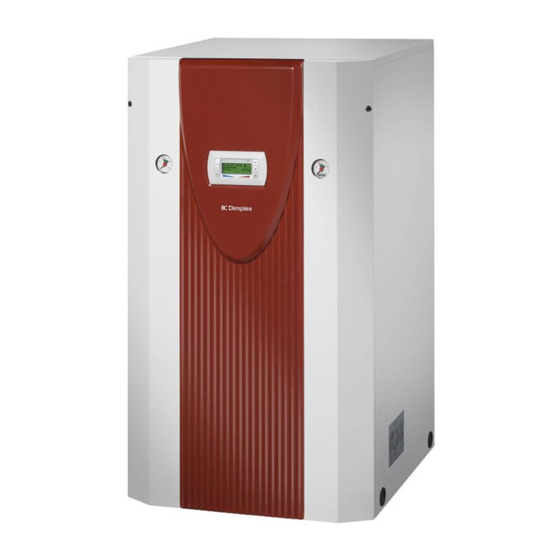

Dimplex SIK 6 TES Montage- Und Gebrauchsanweisung
Sole/wasserwärmepumpe
für innenaufstellung
Vorschau ausblenden
Andere Handbücher für SIK 6 TES:
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
SIK 6 TES
SIK 8 TES
SIK 11 TES
SIK 14 TES
Sole/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Brine-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452231.66.30
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau glycolée-eau
pour installation
intérieure
FD 9411
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dimplex SIK 6 TES
Inhaltszusammenfassung für Dimplex SIK 6 TES
- Seite 1 SIK 6 TES SIK 8 TES SIK 11 TES Montage- und SIK 14 TES Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Sole/Wasser- Brine-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for eau glycolée-eau Innenaufstellung Indoor Installation pour installation intérieure...
-
Seite 3: Inhaltsverzeichnis
Diagramme / Diagrams / Diagrammes .......................A-III Stromlaufpläne / Circuit Diagrams / Schémas électriques ..............A-VIII Hydraulisches Einbindungsschema / Hydraulic integration Diagram / Schéma d’intégration hydraulique ......................A-XV Konformitätserklärung / Declaration of Conformity / Déclaration de conformité......A-XVII www.dimplex.de 452231.66.30 · FD 9411 DE-1... -
Seite 4: Bitte Sofort Lesen
Vorlauftemperaturen geeignet sein. Eine um 1 K höhere Heiz- wassertemperatur steigert den Energieverbrauch um ca. 2,5 %. Eine Niedertemperaturheizung mit Vorlauftemperaturen zwi- schen 30 °C und 50 °C ist für einen energiesparenden Betrieb gut geeignet. DE-2 452231.66.30 · FD 9411 www.dimplex.de... -
Seite 5: Verwendungszweck Der Wärmepumpe
Daraufhin gelangt das Kältemittel in den Verflüssiger und über- trägt hier wiederum seine Wärmeenergie an das Heizwasser. Abhängig vom Betriebspunkt erwärmt sich so das Heizwasser auf bis zu 58 °C. Schaltblech Umwälzpumpen Verflüssiger Verdichter Verdampfer Ausdehnungsgefäß www.dimplex.de 452231.66.30 · FD 9411 DE-3... -
Seite 6: Zubehör
Bei einer externen Ansteuerung der Wärmepumpe bzw. der Umwälzpumpen ist ein Durchflussschalter vorzusehen, der das Einschalten des Verdichters bei fehlendem Volumenstrom verhindert. Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere Temperaturen als 35°C auftreten. DE-4 452231.66.30 · FD 9411 www.dimplex.de... -
Seite 7: Schallemissionen
2035 Blatt 1 folgende Richtwerte eingehalten werden: Summe Erdalkalien Gesamtheiz- Gesamt- in mol/m³ bzw. leistung in [kW] härte in °dH mmol/l bis 200 11,2 200 bis 600 > 600 < 0,02 < 0,11 www.dimplex.de 452231.66.30 · FD 9411 DE-5... -
Seite 8: Temperaturfühler
Fühler und Tauchhülse muss mit Wärmeleitpaste voll- ständig ausgefüllt sein. Doppelt differenzdruckloser Verteiler Der Rücklauffühler muss in die Tauchhülse des doppelt diffe- renzdrucklosen Verteilers eingebaut werden, um von den Heiz- kreispumpen der Erzeuger- und Verbraucherkreise durchströmt zu werden. DE-6 452231.66.30 · FD 9411 www.dimplex.de... -
Seite 9: Elektrischer Anschluss
Sperre wichtige Schutzfunktionen außer Betrieb sind. Das EVU-Sperrschütz (K22) mit Hauptkontakten und einem Hilfskontakt ist entsprechend der Wärmepumpenleistung auszulegen und bauseits beizustellen. Der Schließer-Kontakt des EVU-Sperrschütz wird von Klemmleiste X3/G (24 V AC) zur Steckerklemme J5/ID3 geschleift. VORSICHT! Kleinspannung! www.dimplex.de 452231.66.30 · FD 9411 DE-7... -
Seite 10: Inbetriebnahme
0° C 10 K 1° C 5° C 11 K 6° C 9° C 12 K 10° C 14° C 13 K 15° C 20° C 14 K 21° C 25° C 15 K DE-8 452231.66.30 · FD 9411 www.dimplex.de... -
Seite 11: Pflege / Reinigung
Einen Tag nach der Inbetriebnahme sollte das Filtersieb des Schmutzfängers gereinigt werden. Weitere Kontrollen sind je- nach Verschmutzung festzulegen. Sind keine Verunreinigungen- mehr erkennbar, kann das Sieb des Schmutzfängers ausgebaut- werden, um die Druckverluste zu reduzieren. www.dimplex.de 452231.66.30 · FD 9411 DE-9... -
Seite 12: Geräteinformation
2,78 / 5,5 Nennaufnahme B0 / W35 / max. Aufnahme Nennstrom B0 / W35 / cos A / -- 2,3 / 0,8 2,9 / 0,8 3,8 / 0,8 5,0 / 0,8 Leistungsaufnahme Verdichterschutz (pro Verdichter) DE-10 452231.66.30 · FD 9411 www.dimplex.de... - Seite 13 Abschnitten der Montage- und Gebrauchsanweisung zu entnehmen. Dabei bedeuten z.B. B0 / W35: Wärmequellentemperatur 0 °C und Heizwasser-Vorlauftemperatur 35 °C. 4. siehe CE-Konformitätserklärung 5. Die Heizungsumwälzpumpe und der Wärmepumpenmanager müssen immer betriebsbereit sein. www.dimplex.de 452231.66.30 · FD 9411 DE-11...
-
Seite 14: Garantieurkunde
Eine Verlängerung der Garantie auf 60 Monate für Heizungs- Wärmepumpe und zentrale Wohnungslüftungsgeräte ab Inbe- triebnahmedatum, jedoch maximal 72 Monate ab Auslieferung Glen Dimplex Deutschland GmbH Werk bzw. 78 Monate ab Fertigungsdatum, wird gemäß den Garantieurkunde Systemtechnik nachfolgenden Bedingungen gewährt: Voraussetzung für die (Heizungs-Wärmepumpen, Zentrale Wohnungslüftungs-... - Seite 26 SIK 6TES - SIK 14TES EN-12 452231.66.30 · FD 9411 www.dimplex.de...
- Seite 45 SIK 6TES - SIK 14TES 2.5 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation www.dimplex.de 452231.66.30 · FD 9411 A-VII...
- Seite 48 SIK 6TES - SIK 14TES 3.3 Last / Load / Charge 452231.66.30 · FD 9411 www.dimplex.de...
- Seite 49 SIK 6TES - SIK 14TES 3.4 Anschlussplan / Circuit Diagram / Schéma électrique www.dimplex.de 452231.66.30 · FD 9411 A-XI...
- Seite 50 SIK 6TES - SIK 14TES 3.5 Anschlussplan / Circuit Diagram / Schéma électrique A-XII 452231.66.30 · FD 9411 www.dimplex.de...
- Seite 51 Sonde aller circuit primaire Kodierwiderstand Coding resistor Résistance avec code des couleurs Vorlauffühler Heizkreis Flow sensor for heating circuit Sonde aller circuot de chauffage Rücklauffühler Primärkreis Return sensor, primary circuit Sonde retour circuit primaire www.dimplex.de 452231.66.30 · FD 9411 A-XIII...
- Seite 52 J1 à J11, J24 à J26 et au bornier an. Auf keinen Fall darf hier eine höhere voltage. A higher voltage must on no account X3. Ne jamais appliquer une tension plus Spannung angelegt werden! be connected. élevée. A-XIV 452231.66.30 · FD 9411 www.dimplex.de...
-
Seite 53: Hydraulisches Einbindungsschema / Hydraulic Integration Diagram / Schéma D'intégration Hydraulique
SIK 6TES - SIK 14TES 4 Hydraulisches Einbindungsschema / Hydraulic integration Diagram / Schéma d’intégration hydraulique 4.1 Darstellung / Schematic View / Représentation www.dimplex.de 452231.66.30 · FD 9411 A-XV... - Seite 54 Pompe de charge eau chaude sanitaire Wärmepumpenmanager Heat pump manager Gestionnaire de pompe à chaleur Außenwandfühler External wall sensor Sonde de paroi extérieure Rücklauffühler Return flow sensor Sonde de retour Warmwasserfühler Hot water sensor Sonde d’eau chaude A-XVI 452231.66.30 · FD 9411 www.dimplex.de...
-
Seite 55: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
