10.1.1.3 Jahresübersicht

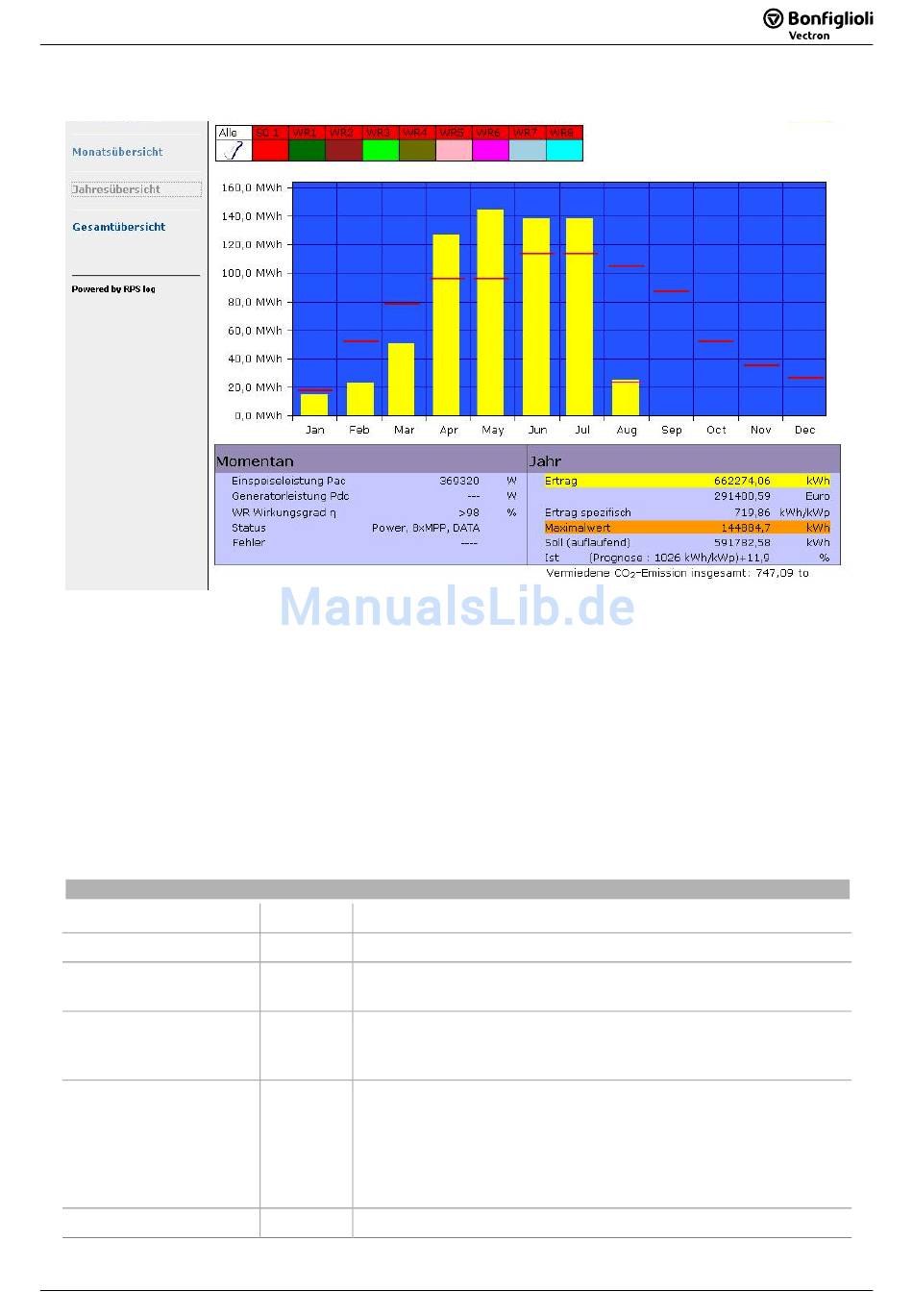

Abbildung 10-4: Jahresübersicht
Die Bedienung entspricht der Monats- und Tagesübersicht. Über die Menüpunkte links können andere Zeit-
räume ausgewählt werden, über die Pfeil-Symbole kann jeweils ein Jahr vor- oder zurückgeblättert werden.
Klickt man auf das Jahr unterhalb der Überschrift gelangt man in die alle Jahre Ansicht. Über die Wechsel-
richter-Symbole können die Monatserträge jeweils anteilig als Balken dargestellt werden.
Die einzelnen Monatserträge werden als Summe in einem Balkendiagramm dargestellt. Wird auf einen ein-
zelnen Balken geklickt, wird zur entsprechenden Monatsansicht umgeschaltet. Es stehen Tagesdaten der
letzten drei Jahre zur Verfügung.
Die rote Linie zeigt den gewünschten Monat-Sollertrag an.
Die Tabelle unter dem Balkendiagramm zeigt auf der linken Seite die Momentanwerte, auf der rechten Seite
werden die jahresspezifischen Werte an (siehe Abbildung 10-4).
Bezeichnung
Einspeiseleistung Pac
Generatorleistung Pdc
WR Wirkungsgrad
Status/Fehler
Jahresertrag
08/10
08/10
Bezeichnungen Jahresübersicht
Einheit
Beschreibung
W
Die momentan eingespeiste Leistung auf Wechselspannungsseite
W
Die momentan eingespeiste Leistung auf Gleichspannungsseite
(Solargenerator).
%
Der momentane Wirkungsgrad „eta" aus Generatorleistung und
Einspeiseleistung. Die Herstellerangabe zum Wirkungsgrad des
Wechselrichters kann hier kontrolliert werden.
Statuscode und Fehlercode. Die angezeigten Codes sind hersteller-
abhängig und können in der Betriebsanleitung zum Wechselrichter
nachgeschlagen werden.
Gleiche Statusmeldungen werden zusammengefasst. Sind alle WR
im Mpp-Modus erscheint „Mpp". Ist einer davon aber z. B. im Dera-
ting, würde dies wie folgt dargestellt: „2xMpp, 1xDerating".
kWh
Die Jahressumme
