Abbildung 7-10: Beispiel Für Kommunikationsverdrahtung - Bonfiglioli Rpslog1000 Betriebsanleitung

Datenlogger
Terminierung EIN
A B
1 2 3 4

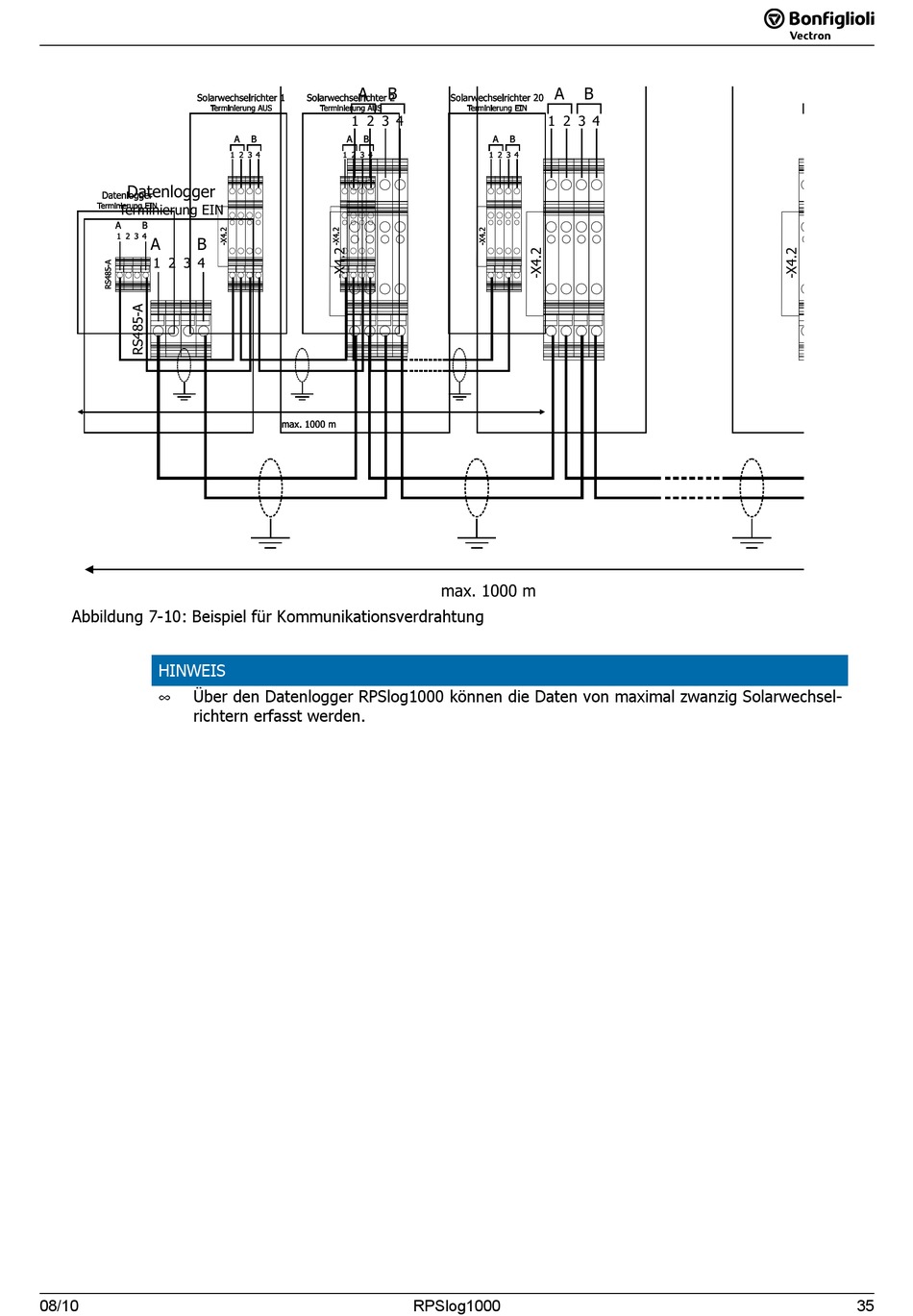

Abbildung 7-10: Beispiel für Kommunikationsverdrahtung
HINWEIS
Über den Datenlogger RPSlog1000 können die Daten von maximal zwanzig Solarwechsel-
•
richtern erfasst werden.
08/10
08/10
Solarwechselrichter 1
Terminierung AUS
A B
1 2 3 4
max. 1000 m
RPSlog1000
RPSlog1000
Solarwechselrichter 2
Terminierung AUS
A B
1 2 3 4
Solarwechselrichter 20
Terminierung EIN
A B
1 2 3 4
