Ertragslinie
Udc
Temp. WR
Einstrahlsensor
Temp. Modul
Temp. Außen
08/10
08/10

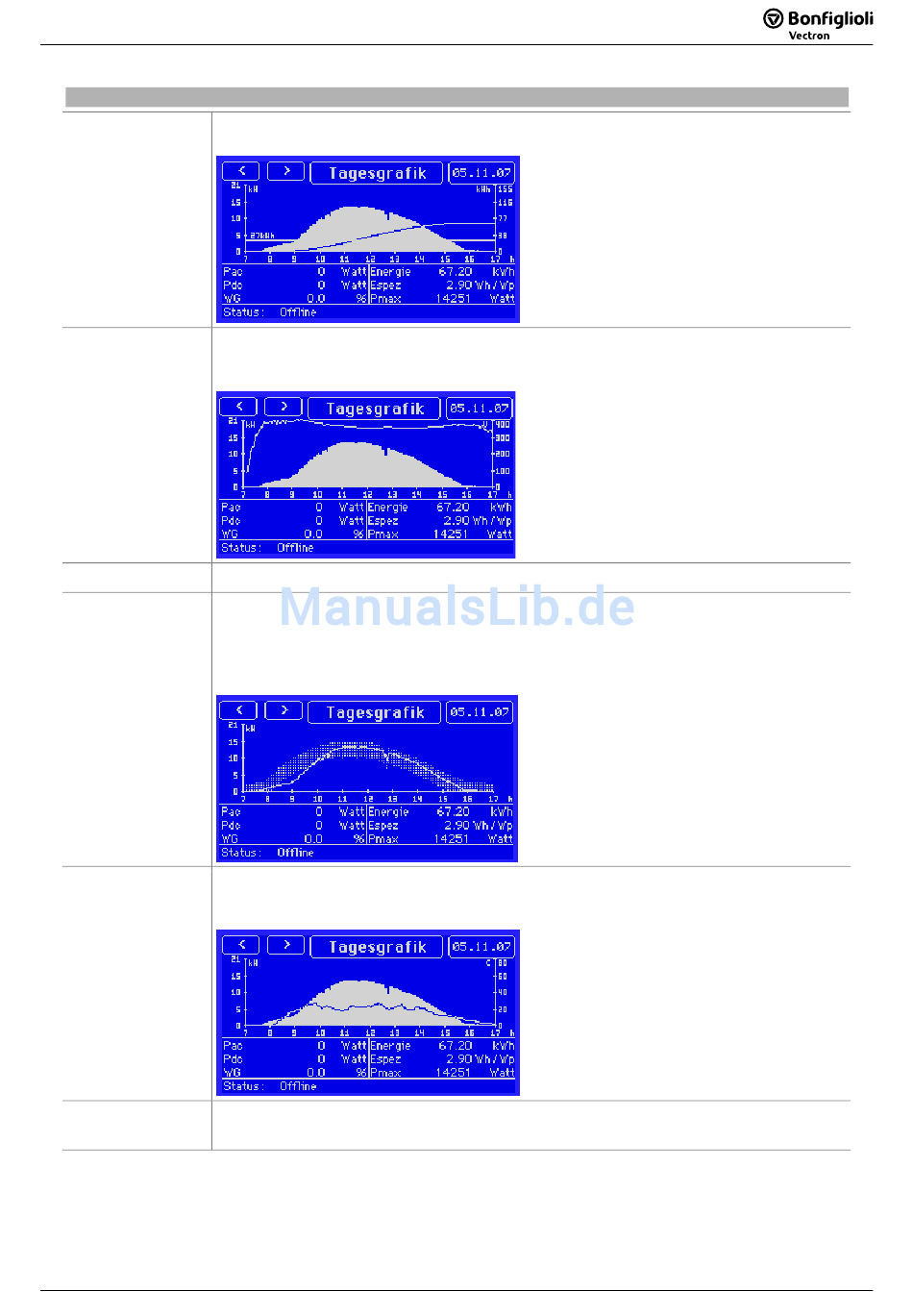

Auswahl im Untermenü Tagesgrafik
Es wird eine Ertragslinie zusammen mit dem Tagessollwert in die Grafik eingeblendet.
Der DC-Spannungsverlauf wird angezeigt. Sind mehrere oder alle Wechselrichter der
Anlage gewählt, wird der gemittelte Spannungsverlauf gezeigt.
Die Innentemperatur des Frequenzumrichters wird angezeigt.
Der Einstrahlsensor liefert einen genormten Referenzwert der momentanen Sonnen-
einstrahlung. Der Wert ist direkt vergleichbar mit der Anlagen-DC-Leistung umgerech-
net auf 1 kWh/kWp. Die Grafik zeigt den Referenzwert als schraffierten Bereich an,
innerhalb dessen sich die tatsächliche DC-Leistung bewegen sollte.
Die Modultemperatur ist ein wichtiger Parameter zur Ermittlung des Modul-
Wirkungsgrads.
Die Außentemperatur wird durch einen optionalen Sensor gemessen, der als Zubehör
zur Sensor-Box erhältlich ist.
RPSlog1000
RPSlog1000
