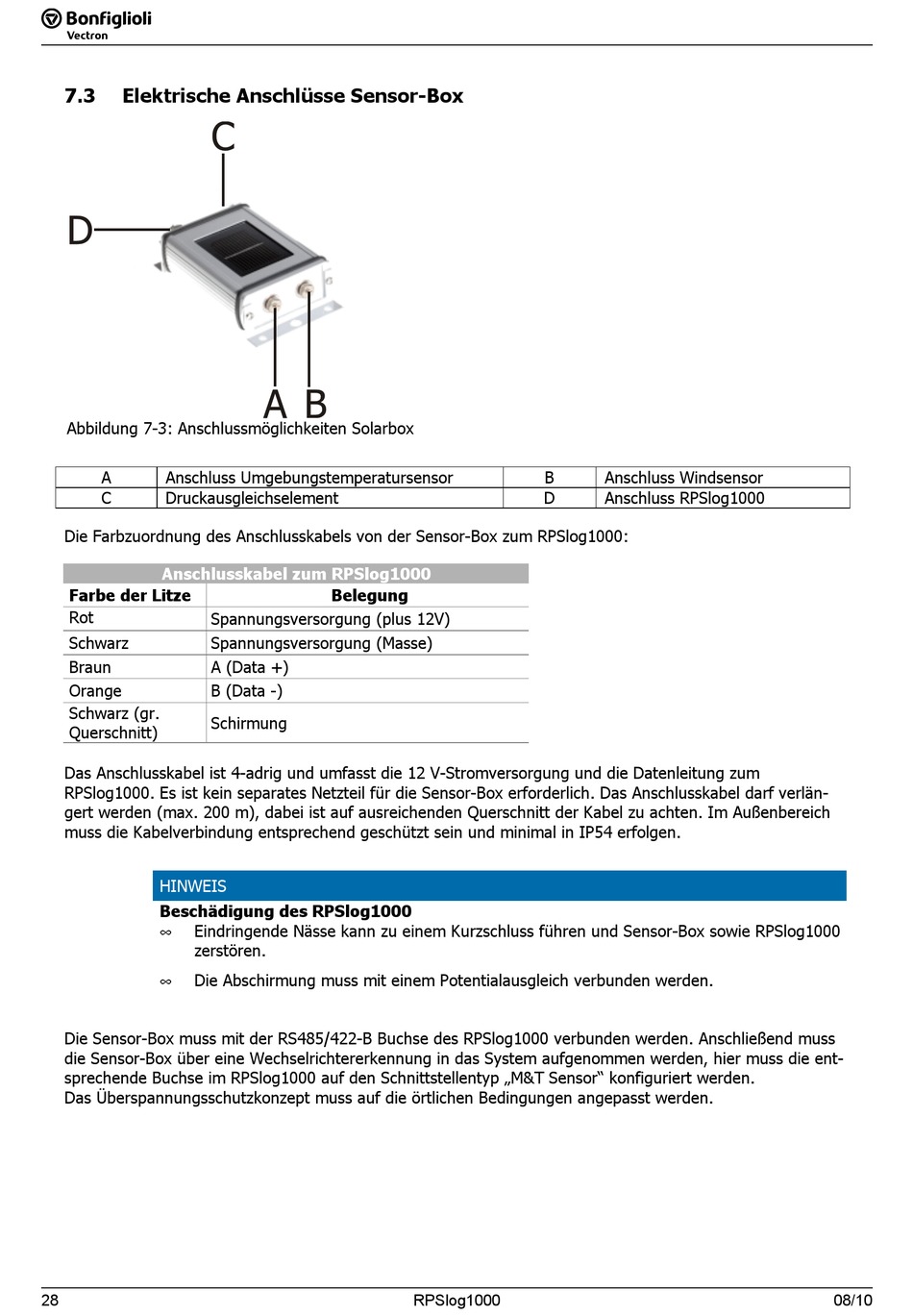

7.3
Elektrische Anschlüsse Sensor-Box
Abbildung 7-3: Anschlussmöglichkeiten Solarbox
A
Anschluss Umgebungstemperatursensor
C
Druckausgleichselement
Die Farbzuordnung des Anschlusskabels von der Sensor-Box zum RPSlog1000:
Anschlusskabel zum RPSlog1000
Farbe der Litze
Rot
Spannungsversorgung (plus 12V)
Schwarz
Spannungsversorgung (Masse)
Braun
A (Data +)
Orange
B (Data -)
Schwarz (gr.
Schirmung
Querschnitt)
Das Anschlusskabel ist 4-adrig und umfasst die 12 V-Stromversorgung und die Datenleitung zum
RPSlog1000. Es ist kein separates Netzteil für die Sensor-Box erforderlich. Das Anschlusskabel darf verlän-
gert werden (max. 200 m), dabei ist auf ausreichenden Querschnitt der Kabel zu achten. Im Außenbereich
muss die Kabelverbindung entsprechend geschützt sein und minimal in IP54 erfolgen.
HINWEIS
Beschädigung des RPSlog1000
Eindringende Nässe kann zu einem Kurzschluss führen und Sensor-Box sowie RPSlog1000
•
zerstören.
Die Abschirmung muss mit einem Potentialausgleich verbunden werden.
•
Die Sensor-Box muss mit der RS485/422-B Buchse des RPSlog1000 verbunden werden. Anschließend muss
die Sensor-Box über eine Wechselrichtererkennung in das System aufgenommen werden, hier muss die ent-
sprechende Buchse im RPSlog1000 auf den Schnittstellentyp „M&T Sensor" konfiguriert werden.
Das Überspannungsschutzkonzept muss auf die örtlichen Bedingungen angepasst werden.
28
28
Belegung
RPSlog1000
RPSlog1000
B
Anschluss Windsensor
D
Anschluss RPSlog1000
