8
Betrieb
8.1
Bedienelemente
Der RPSlog1000 wird über das eingebaute Touchscreen-Display bedient. Es gibt grundsätzlich zwei verschie-
dene Bedienflächen:
Grafikdialoge
-
Textdialoge
-
8.1.1 Touchscreen-Display
HINWEIS
Nicht mit harten, spitzen Gegenständen bedienen. Glasbruchgefahr.
•
Wenn der RPSlog1000 nicht sofort reagiert, einige Sekunden warten und erneut versu-
•
chen. Nicht fester drücken!
Zur Anwahl einer Funktion leicht mit der Fingerspitze auf die entsprechende Schaltfläche drücken.
Das Display ist an allen Stellen berührungsempfindlich; d. h. die Bedienelemente können
überall verteilt sein.
8.1.2 Grafikdialoge
8.1.2.1
Bedienung Grafikdialoge
Die Grafikdialoge enthalten Aktionsflächen und Aktionsknöpfe.

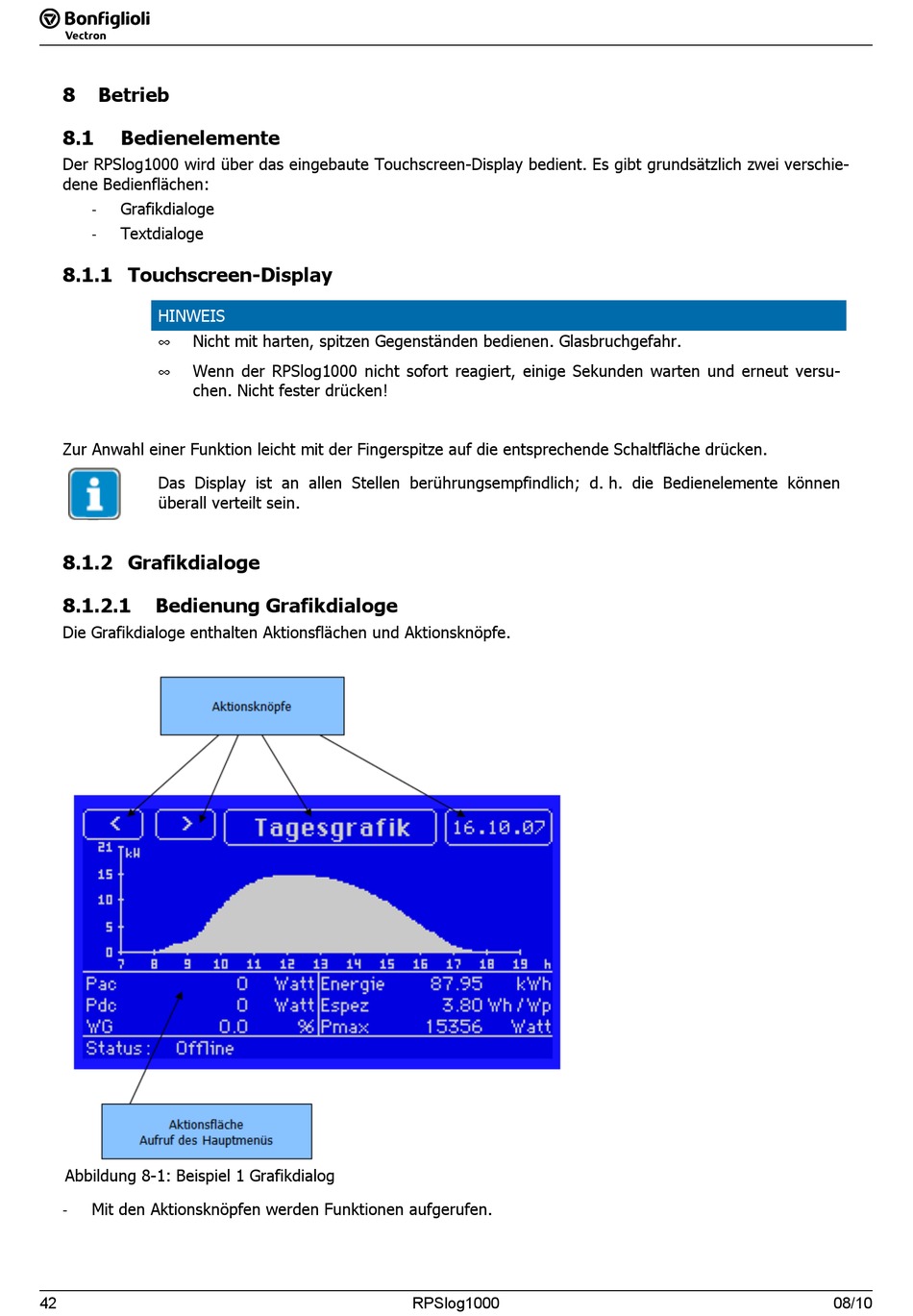

Abbildung 8-1: Beispiel 1 Grafikdialog
Mit den Aktionsknöpfen werden Funktionen aufgerufen.
-
