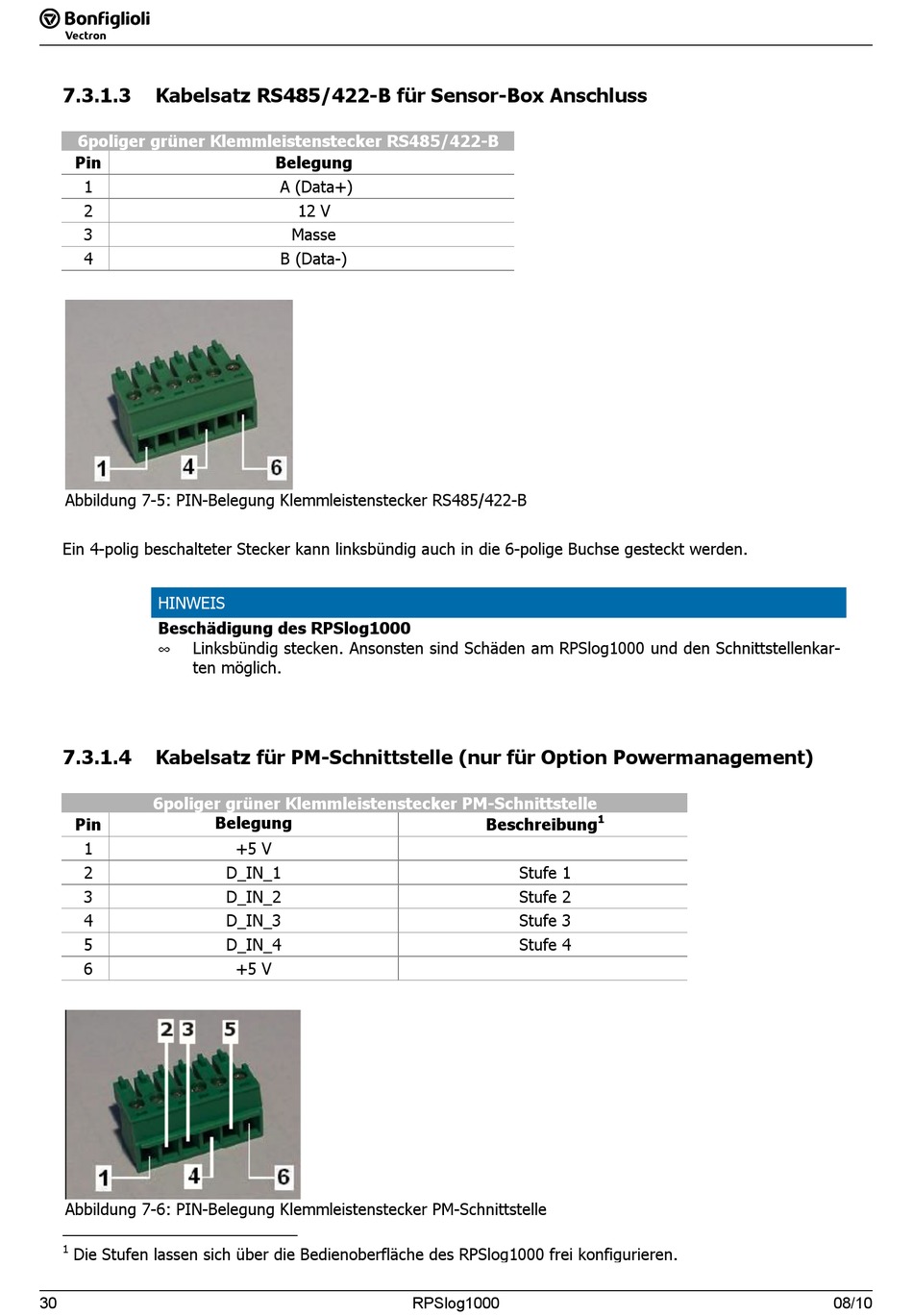

7.3.1.3 Kabelsatz RS485/422-B für Sensor-Box Anschluss
6poliger grüner Klemmleistenstecker RS485/422-B
Pin
1
2
3
4

Abbildung 7-5: PIN-Belegung Klemmleistenstecker RS485/422-B

Ein 4-polig beschalteter Stecker kann linksbündig auch in die 6-polige Buchse gesteckt werden.
HINWEIS
Beschädigung des RPSlog1000
Linksbündig stecken. Ansonsten sind Schäden am RPSlog1000 und den Schnittstellenkar-
•
ten möglich.
7.3.1.4 Kabelsatz für PM-Schnittstelle (nur für Option Powermanagement)
6poliger grüner Klemmleistenstecker PM-Schnittstelle
Pin
1
2
3
4
5
6

Abbildung 7-6: PIN-Belegung Klemmleistenstecker PM-Schnittstelle

1
Die Stufen lassen sich über die Bedienoberfläche des RPSlog1000 frei konfigurieren.
30
30
Belegung
A (Data+)
12 V
Masse
B (Data-)
Belegung
+5 V
D_IN_1
D_IN_2
D_IN_3
D_IN_4
+5 V
Beschreibung
Stufe 1
Stufe 2
Stufe 3
Stufe 4
RPSlog1000
RPSlog1000
1
