9.2.2.4
Jahresgrafik

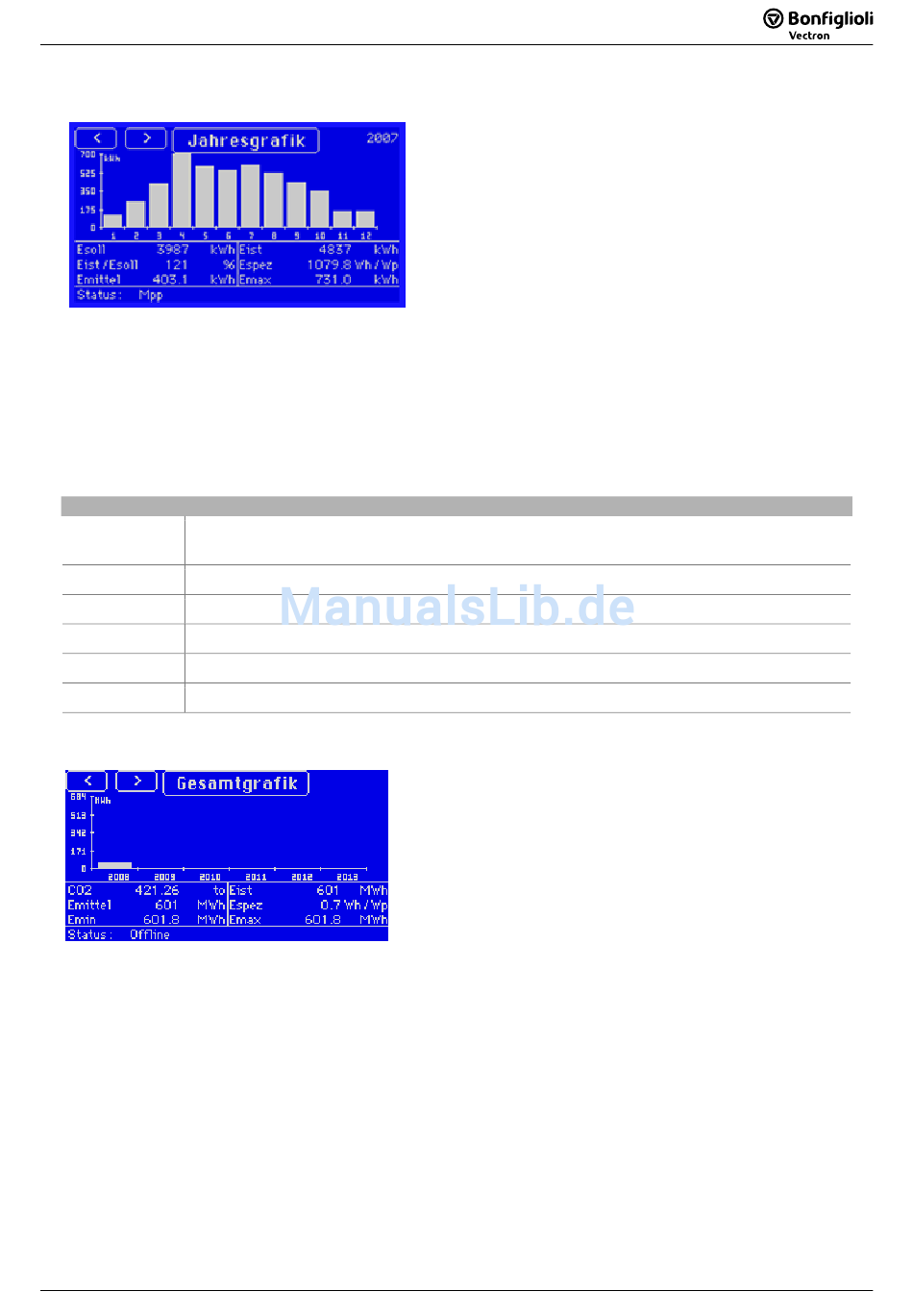

Abbildung 9-6: Jahresgrafik
Die Jahresgrafik zeigt die Monatswerte an. Die Y-Skalierung errechnet sich automatisch aus den gewählten
Solarwechselrichtern.
Die Navigation erfolgt über die Schaltflächen im oberen Bildschirmbereich. Die Auswahl der Solarwechsel-
richter kann über die Schaltfläche „Jahresgrafik" aufgerufen werden. Wird direkt ein Monatsbalken ange-
klickt, wird in die Monatsgrafik gewechselt.
Die Legende zeigt die wichtigsten Parameter als Zahlenwert an.
Esoll
Der Jahressollwert wird über die Einstellung des Jahreswunschertrags aus Menü „Basis |
Prognose" ermittelt.
Eist/Esoll
Der erzielte Soll/Ist-Ertrag in Prozent
Emittel
Der Mittelwert aller Monate des Jahres
Eist
Der tatsächlich erreichte Jahresertrag in kWh
Espez
Spezifische Energie = Jahresertrag/Anlagengröße (kWh/kWp)
Emax
Höchster Monatsertrag im Jahr
9.2.2.5
Gesamtgrafik
Abbildung 9-7: Gesamtgrafik
Die Gesamtgrafik zeigt alle gespeicherten Jahreswerte an. Es werden bis zu sechs Jahre innerhalb einer Gra-
fik angezeigt. Ab dem siebtem Jahr kann über die Vor/Zurück-Schaltfläche weitergeschaltet werden.
Die Navigation erfolgt über die Schaltflächen im oberen Bildschirmbereich. Die Auswahl der Solarwechsel-
richter kann über die Schaltfläche „Gesamtgrafik" aufgerufen werden. Wird ein Jahresbalken angeklickt, wird
in die entsprechende Jahresgrafik gewechselt.
Die Legende zeigt die wichtigsten Parameter als Zahlenwert an.
08/10
08/10
Legende Jahresgrafik
