7.8
Anschluss externer Stromzähler
An den RPSlog1000 kann ein externer Stromzähler über den S0-Eingang angeschlossen werden. Ein externer
Drehstromzähler der Gesamtanlage kann als Referenzmessung dienen, um z. B. bei Beteiligungsanlagen
genaue Teilabrechnungen zu ermöglichen.
Der Stromzähler wird vom RPSlog1000 als virtueller Wechselrichter aufgeführt. Die Impulse werden in einen
momentanen Leistungswert (Pac) und in die Ertragssumme verrechnet.
Dadurch ist der RPSlog1000 in der Lage, auch ohne weiteren Anschluss am Wechselrichter eine Anlage zu
überwachen. Etwa dann, wenn die installierten Wechselrichter nicht vom Datenprotokoll unterstützt werden.
Zusammen mit dem Einstrahlungssensor der Sensor-Box kann auch für solche Anlagen der RPSlog1000 als
Überwachungsgerät eingesetzt werden.
Der S0-Anschluss des externen Stromzählers wird wie folgt an den 6poligen S0-In/Out-Stecker angeschlos-
sen:

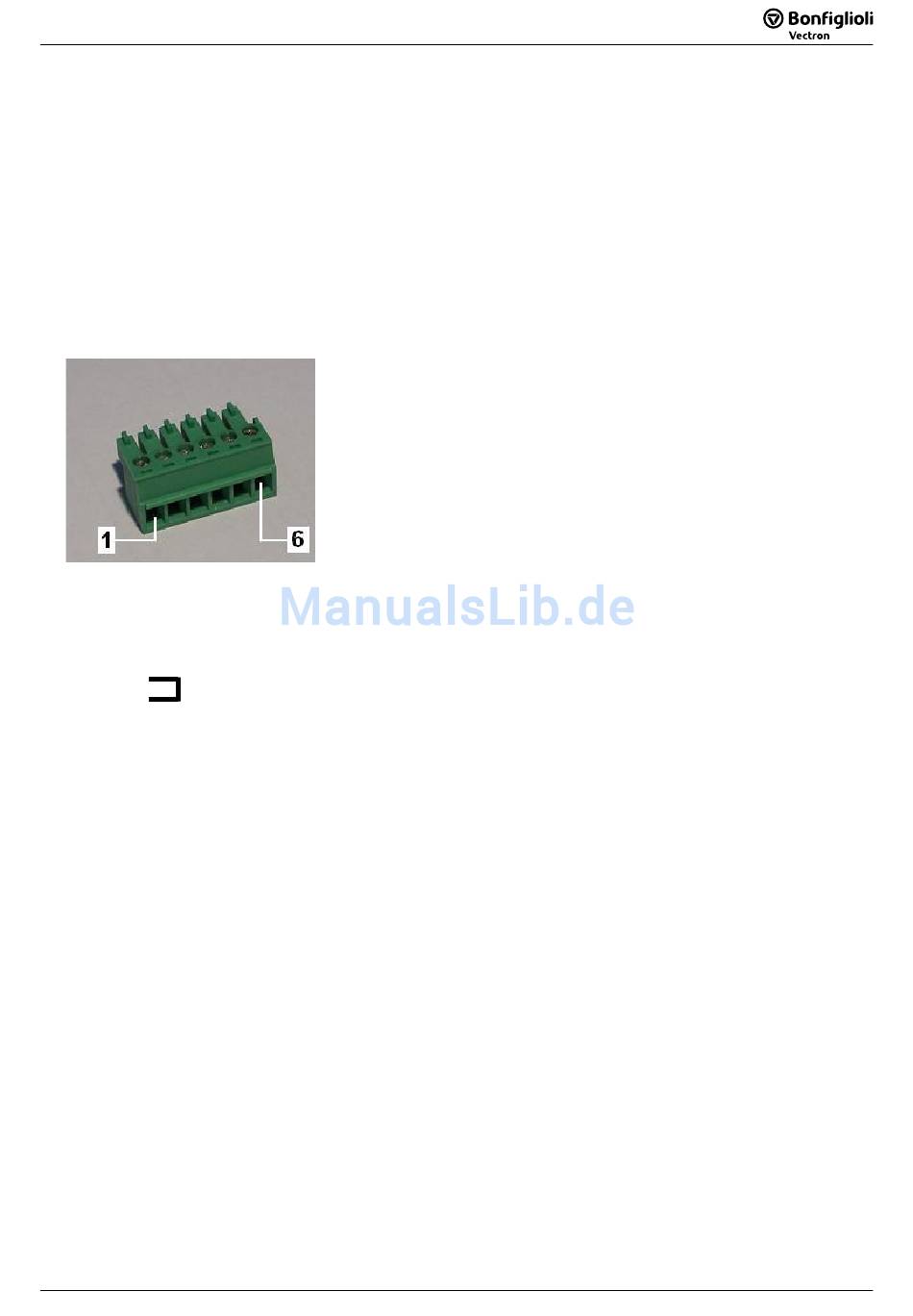

Abbildung 7-11: 6poligen S0-In/Out-Stecker
RPSlog1000
1
2
3
gebrückt
4
5
unbelegt
6
unbelegt
Die Kabellänge zwischen Stromzähler und RPSlog1000 sollte 10 m nicht überschreiten.
Der Impulsfaktor steht in der Werkseinstellung auf 1000 Impulse/kWh und kann am RPSlog1000-Display im
Dialog „Konfig. | Basis | Wechselrichter" am Wechselrichter 1 eingestellt werden. Der externe Stromzähler
wird wie ein Solarwechselrichter aufgefasst und belegt die erste Adresse.
