Visualisierung Pc; Tagesübersicht; Abbildung 10-2: Tagesübersicht - Bonfiglioli Rpslog1000 Betriebsanleitung

10.1.1 Visualisierung PC

Diese Standard-Ansicht wird in einem separaten Fenster geöffnet und verfügt über
Tagesübersicht
Monatsübersicht
Jahresübersicht
Gesamtübersicht
10.1.1.1 Tagesübersicht

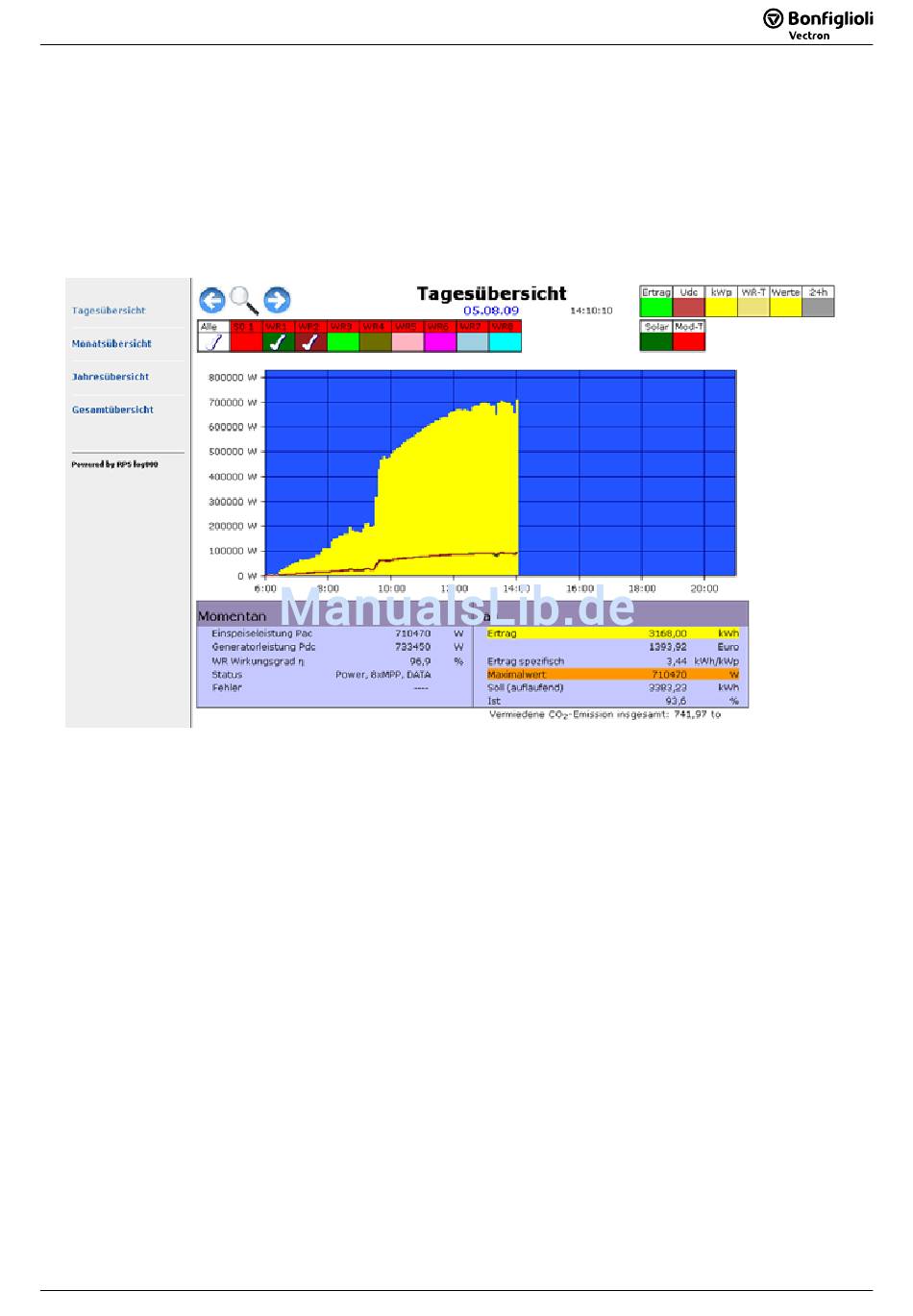

Abbildung 10-2: Tagesübersicht
Begonnen wird immer mit dem aktuellen Tagesdatum in der Tagesansicht. Über die Pfeilsymbole oben links
können die verschiedenen Tage im Rückblick selektiert werden. Klickt man auf das Datum unterhalb der
Überschrift „Tagesübersicht" gelangt man in die Monatsansicht.
Die Tagesertragskurve baut sich aus gemittelten 5-Minuten Werten zusammen.
Je nach Anzahl angeschlossener Solarwechselrichter (max. 20) erscheint eine entsprechende Anzahl WR-
Symbole. Das Symbol ganz links steht für alle Solarwechselrichter, die Symbole rechts daneben jeweils für
einen einzelnen Solarwechselrichter. Die Farben der Symbole dienen nur zur Unterscheidung der einzelnen
Solarwechselrichter. Jedes Symbol kann separat angewählt und mehrere miteinander oder alle kombiniert
werden. Ein Symbol mit „Haken" bedeutet, dass die Ertragsinformation des gewünschten Solarwechselrich-
ters angezeigt wird. Ist nur ein einzelner Haken bei einem einzigen WR gesetzt, dann wird dieser eine So-
larwechselrichter angezeigt. Um die Anzeige zu aktualisieren ist das Lupensymbol zwischen den Pfeilsymbo-
len anzuklicken.
Die Ertragskurve aller oder nur eines einzelnen Solarwechselrichters wird als gelbe Fläche angezeigt. Dazu
untergeordnete Informationen, also einzelne Solarwechselrichter als farbige Linien.
Die Y-Skalierung ergibt sich aus den angewählten Solarwechselrichtern automatisch und wird über die Max-
Leistung aus der Solarwechselrichterkonfiguration ermittelt.
Über die Schaltflächen rechts oben können bedarfsweise weitere Informationen eingeblendet werden.
