3.1

Optionen

3.1.1 Sensoren

Sensoren für Sonneneinstrahlung, Modultemperatur, Umgebungstemperatur und Windgeschwindigkeit lie-
fern wichtige Informationen für die Analyse der Ertragsdaten und ermöglichen so einen zuverlässigen Soll-
Ist-Vergleich sowie eine rasche Fehlererkennung.
Die Sensoren für Sonneneinstrahlung und Modultemperatur sind in der Sensor-Box untergebracht, die Sen-
soren für Umgebungstemperatur und Windgeschwindigkeit werden an die Sensor-Box angeschlossen.

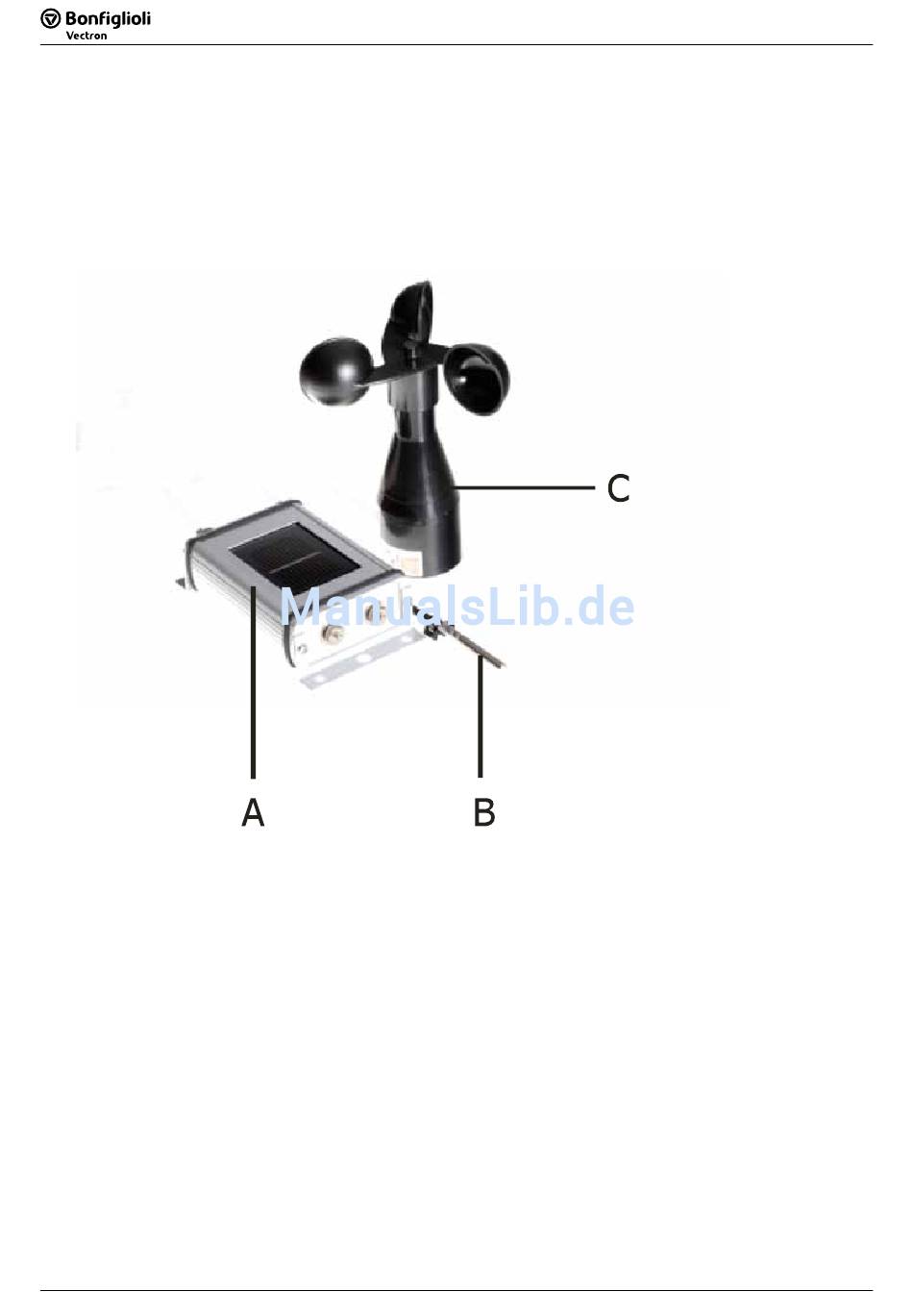

Abbildung 3-2: Zubehör RPSlog1000, Sensoren
A RPSlog Sensor-Box
B Umgebungstemperatursensor
C Windsensor
Die Sensoren sind mit Kabeln für den Anschluss an den Datenlogger bzw. Sensorbox ausgestattet:
- Anschlusskabel Sensor-Box
- Anschlusskabel Umgebungstemperatursensor
- Anschlusskabel Windsensor
18
18
4-polig, 3 m, witterungs- und UV-beständig
3-polig, 3 m
2-polig, 5 m
