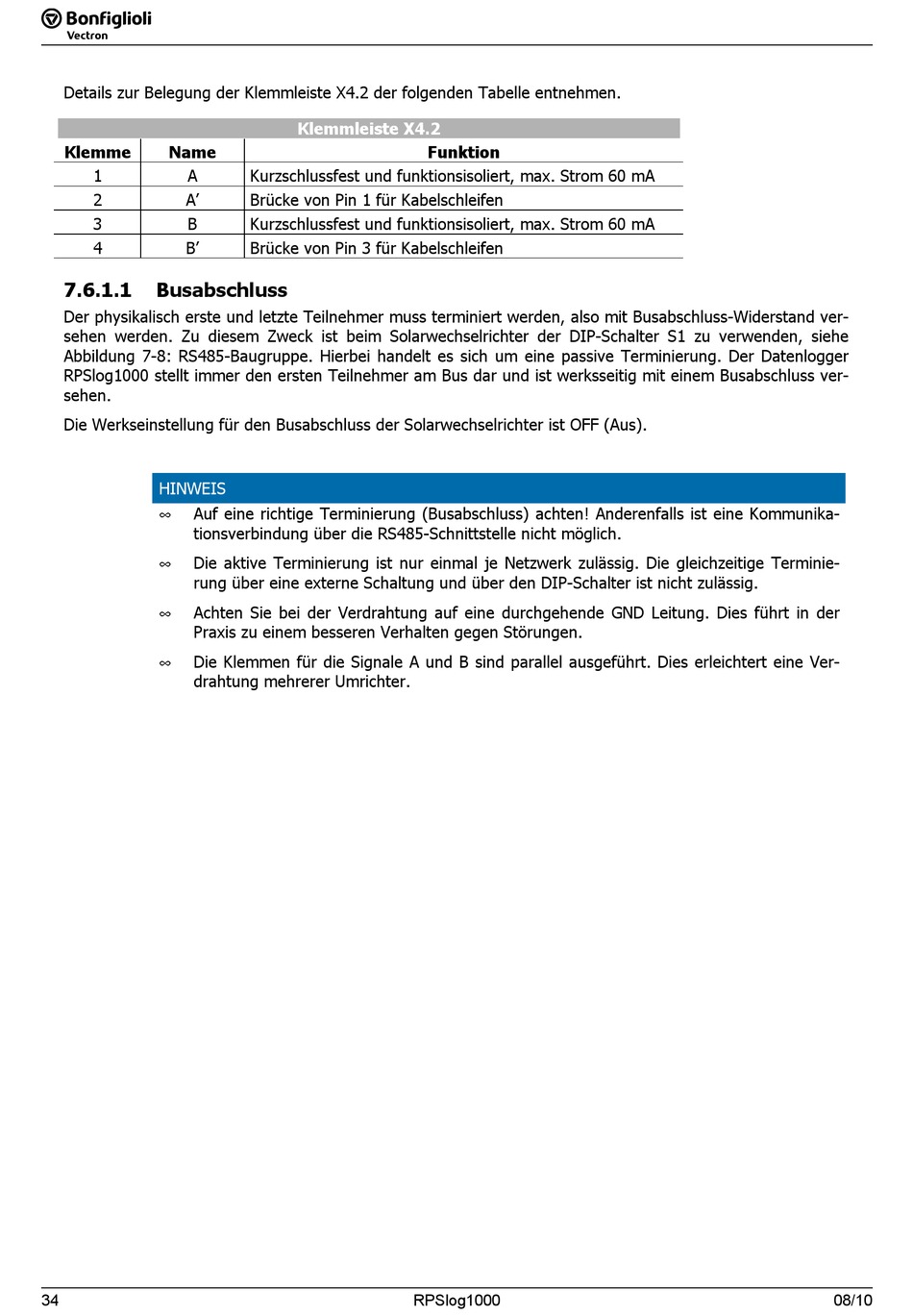

Details zur Belegung der Klemmleiste X4.2 der folgenden Tabelle entnehmen.
Klemme
Name
1
A
2
A'
3
B
4
B'
7.6.1.1
Busabschluss
Der physikalisch erste und letzte Teilnehmer muss terminiert werden, also mit Busabschluss-Widerstand ver-
sehen werden. Zu diesem Zweck ist beim Solarwechselrichter der DIP-Schalter S1 zu verwenden, siehe
Abbildung 7-8: RS485-Baugruppe. Hierbei handelt es sich um eine passive Terminierung. Der Datenlogger
RPSlog1000 stellt immer den ersten Teilnehmer am Bus dar und ist werksseitig mit einem Busabschluss ver-
sehen.
Die Werkseinstellung für den Busabschluss der Solarwechselrichter ist OFF (Aus).
HINWEIS
Auf eine richtige Terminierung (Busabschluss) achten! Anderenfalls ist eine Kommunika-
•
tionsverbindung über die RS485-Schnittstelle nicht möglich.
Die aktive Terminierung ist nur einmal je Netzwerk zulässig. Die gleichzeitige Terminie-
•
rung über eine externe Schaltung und über den DIP-Schalter ist nicht zulässig.
Achten Sie bei der Verdrahtung auf eine durchgehende GND Leitung. Dies führt in der
•
Praxis zu einem besseren Verhalten gegen Störungen.
Die Klemmen für die Signale A und B sind parallel ausgeführt. Dies erleichtert eine Ver-
•
drahtung mehrerer Umrichter.
34
34
Klemmleiste X4.2
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 3 für Kabelschleifen
RPSlog1000
RPSlog1000
Funktion
08/10
08/10
