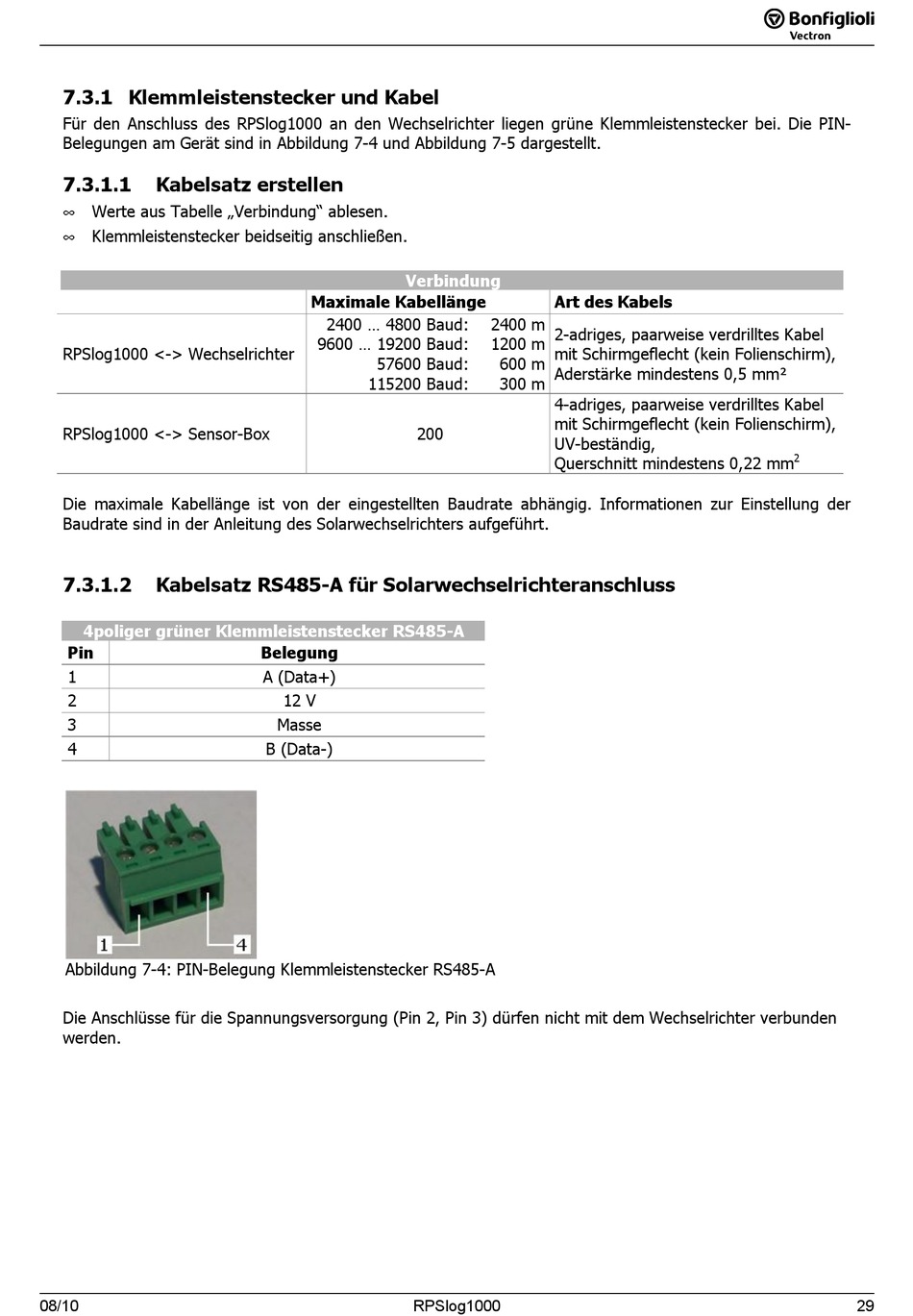

7.3.1 Klemmleistenstecker und Kabel
Für den Anschluss des RPSlog1000 an den Wechselrichter liegen grüne Klemmleistenstecker bei. Die PIN-
Belegungen am Gerät sind in Abbildung 7-4 und Abbildung 7-5 dargestellt.
7.3.1.1
Kabelsatz erstellen
Werte aus Tabelle „Verbindung" ablesen.
•
Klemmleistenstecker beidseitig anschließen.
•
RPSlog1000 <-> Wechselrichter
RPSlog1000 <-> Sensor-Box
Die maximale Kabellänge ist von der eingestellten Baudrate abhängig. Informationen zur Einstellung der
Baudrate sind in der Anleitung des Solarwechselrichters aufgeführt.
7.3.1.2
Kabelsatz RS485-A für Solarwechselrichteranschluss
4poliger grüner Klemmleistenstecker RS485-A
Pin
1
2
3
4
Abbildung 7-4: PIN-Belegung Klemmleistenstecker RS485-A
Die Anschlüsse für die Spannungsversorgung (Pin 2, Pin 3) dürfen nicht mit dem Wechselrichter verbunden
werden.
08/10
08/10
Verbindung
Maximale Kabellänge
2400 ... 4800 Baud:
9600 ... 19200 Baud:
57600 Baud:
115200 Baud:
200
Belegung
A (Data+)
12 V
Masse
B (Data-)
RPSlog1000
RPSlog1000
Art des Kabels
2400
m
2-adriges, paarweise verdrilltes Kabel
1200
m
mit Schirmgeflecht (kein Folienschirm),
600
m
Aderstärke mindestens 0,5 mm²
300
m
4-adriges, paarweise verdrilltes Kabel
mit Schirmgeflecht (kein Folienschirm),
UV-beständig,
Querschnitt mindestens 0,22 mm
2
