10.3.2.6 iSCB
Mit dem RPSlog1000 ist es möglich, bei Einsatz von intelligenten Generatoranschlußkästen, die Stringströme
zu erfassen. In diesem Dialog können die intelligenten Generatoranschlußkästen, im weiteren Verlauf String
Connection Box (iSCB) genannt, konfiguriert und den jeweiligen Solarwechselrichtern zugeordnet werden.

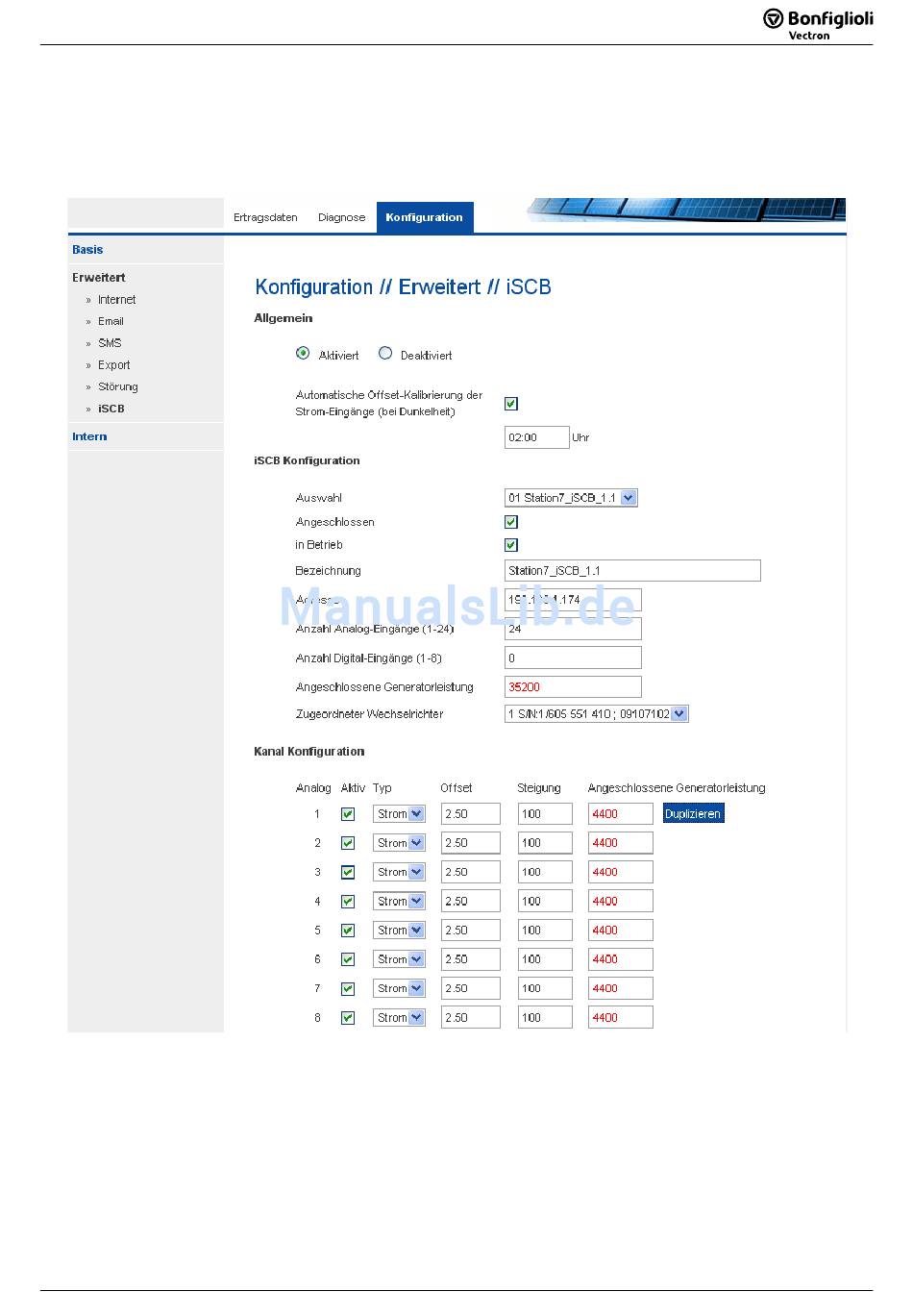

Abbildung 10-31: iSCB
Allgemein
Die Erfassung der iSCB Daten durch den RPSlog1000 kann mittels Auswahlfelder aktiviert und deaktiviert
werden. Bei Deaktivierung werden keine iSCB Daten erfasst, außerdem kann die SCB Monitor Funktion nicht
verwendet werden, siehe Kapitel 10.1.3 „SCB Monitor".
Bei gleicher Kanalkonfiguration kann es, trotz identischer Messgrößen, aufgrund von Bauteiltoleranzen zu
unterschiedlichen Messwerten kommen. Mittels der Offset-Kalibrierung kann die Strommessgenauigkeit ver-
bessert werden. Dazu wird zu einer definierbaren Zeit, in der sichergestellt sein muss, dass der Strom 0A
beträgt, der Messwert erfasst und als Nullpunkt definiert. Die Offset-Kalibrierung findet täglich statt, hier-
