7.6.1 Verdrahtung RPSlog1000 mit Solarwechselrichter RPS

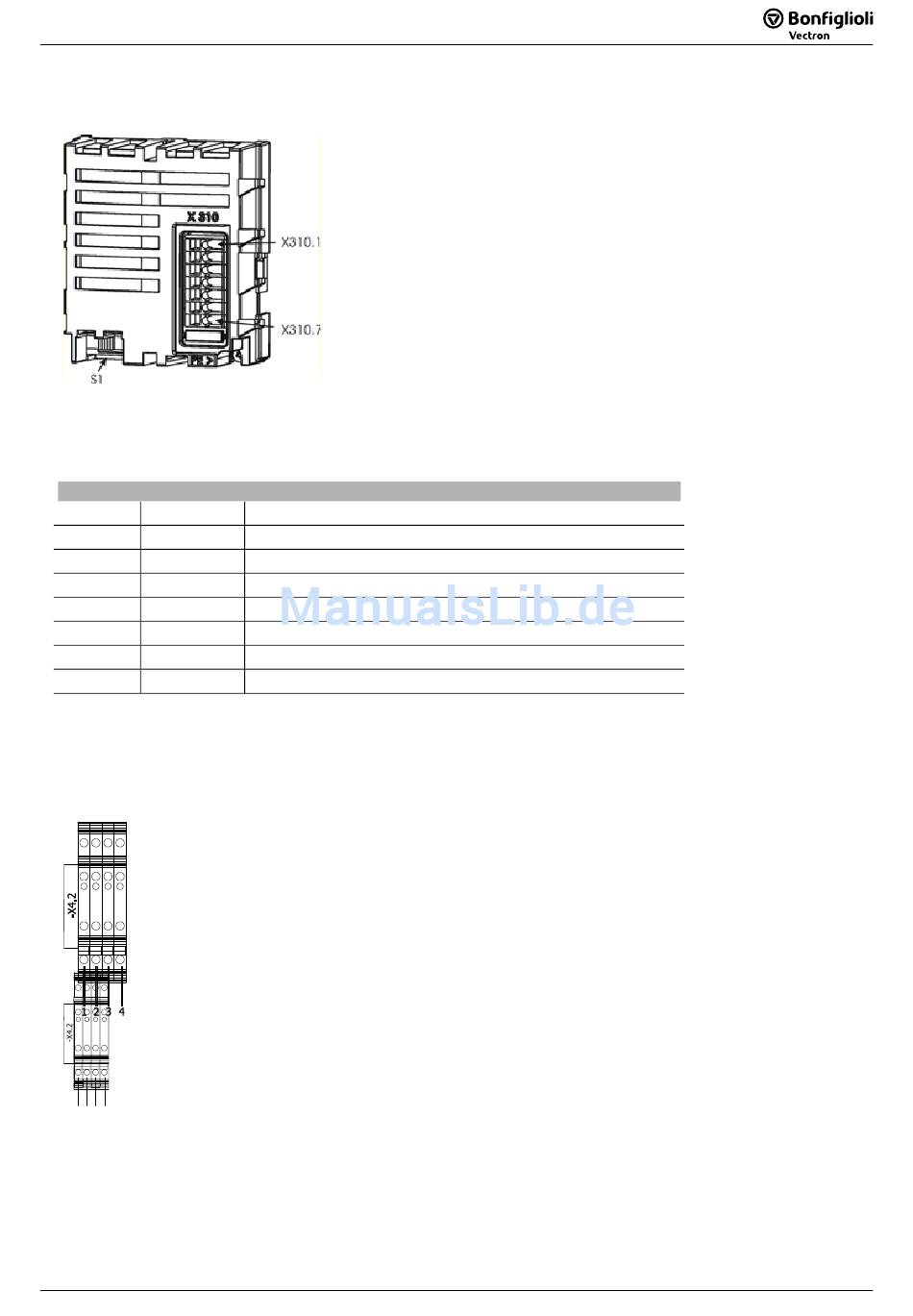

Abbildung 7-8: RS485-Baugruppe
Die RS485-Baugruppe ist auf dem Frequenzumrichter AEC zu finden.
Details zur Belegung der Buchse der folgenden Tabelle entnehmen.
Busstecker X310 CM-485T (7polige Klemmleiste)
Klemme
Name
1
A (Data +)
2
A' (Data +)
3
B (Data -)
4
B' (Data -)
5
+5 V
6
0 V
7
PE
Der Anschluss der RS485-Schnittstelle erfolgt über die Klemmleiste X4.2, die sich im unteren Bereich des
Schaltschrankes befindet. Leitungsschirm über Schirmanschlussklemmen an die dafür vorgesehene Schirm-
schiene anschließen. Weitere Details zur Verdrahtung können den im Schaltschrank beiliegenden Schaltplä-
nen entnommen werden.
1 2 3 4
Abbildung 7-9: RS-485 Anschlussklemmleiste
08/10
08/10
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 1 für Kabelschleifen
Kurzschlussfest und funktionsisoliert, max. Strom 60 mA
Brücke von Pin 3 für Kabelschleifen
Versorgungsspannung +5 V
Masse / GND
Schirm
RPSlog1000
RPSlog1000
Funktion
33
33
