7.2 Anschlussmöglichkeiten RPSlog1000
Unterseite:

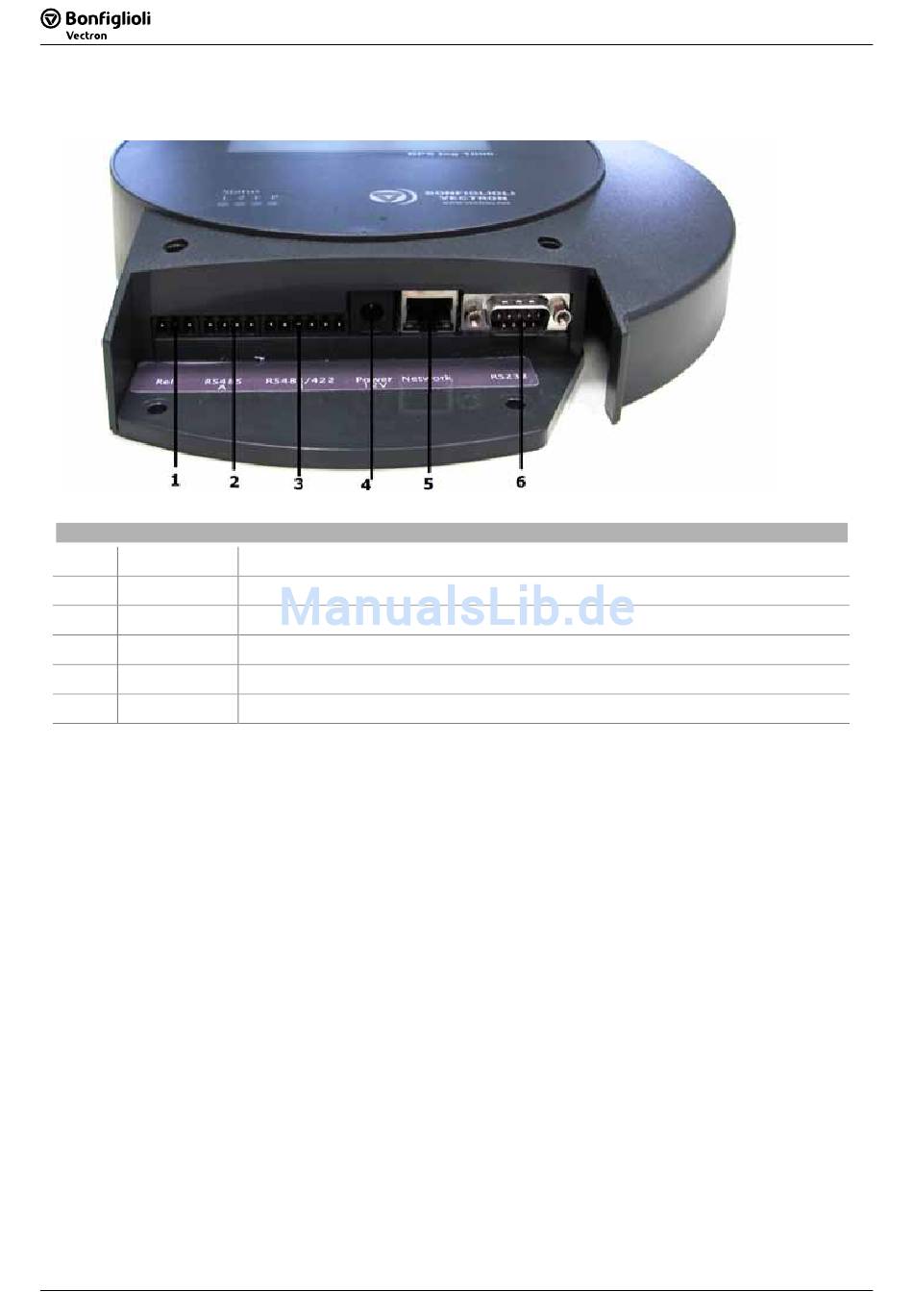

Abbildung 7-1: Anschlussmöglichkeiten auf der Unterseite
1 Rel.
2 RS485-A
3 RS485/422-B
4 Power
5 Network
6 RS232
26
26
Anschlussmöglichkeiten auf der Unterseite
Relais, zum Schalten von externen Signalen, z. B. Rundumleuchten o. ä.
Erste RS485-Schnittstelle. Anschluss an Wechselrichter und/oder Großdisplay
Zweite RS485-Schnittstelle. Anschluss Sensor-Box
12 - 24 Volt Gleichspannungseingang
Ethernet Netzwerkschnittstelle, 10/100 MBit
RS232 Modem-Schnittstelle. Anschluss an Analog- oder GPRS-Modem
