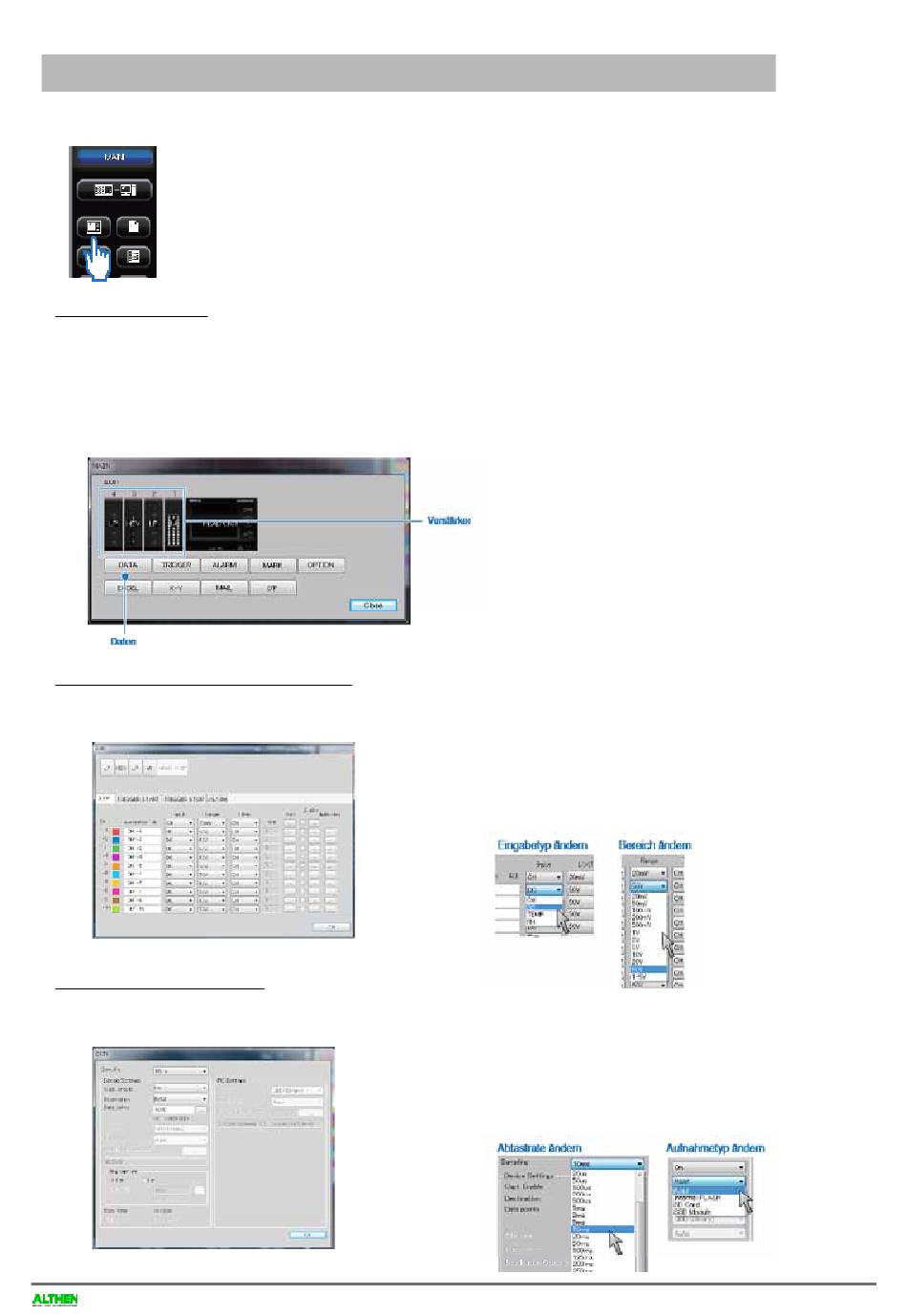

6-9. Bildschirm SETTING von GL-Connection schirm)
Drücken Sie zum Umschalten auf den Einstellbildschirm im Steuerfeld die Schaltfläche zur Bildschirmumschaltung. Die
Einstellungsoptionen der GL7000 werden angezeigt.
6-9-1. Hauptmenü
Über diesen Bildschirm können die verschiedenen Einstellungen des Hauptmoduls vorgenommen werden. Durch
Anklicken einer der angezeigten Verstärkermodul-Schaltflächen lässt sicher der Einstellbildschirm des zugehörigen
Moduls öffnen. Die Einstellbildschirme für die Daten- und Triggereinstellungen lassen sich ebenfalls durch
Anklicken der zugehörigen Schaltflächen öffnen. Nähere Einzelheiten zu den Einstellmöglichkeiten finden Sie im
Bedienungshandbuch zum Programm.
6-9-2. Einstellung des Verstärkermoduls
Einstellen des Eingangssignals

6-9-3. Einstellen der Werte

Festlegen aufzeichnungsbezogener Einstellungen
16
ALTHEN GmbH • Frankfurter Str. 150-152 • 65779 Kelkheim • Telefon +49 (0)6195 / 70060 • info@althen.de • www.althen.de
Durch Anklicken mit der Maus zur Auswahl einer
Einstellung lassen sich Eingang und Bereich ändern.
Bei Auswahl einer Option werden die entsprechenden
Einstellungen an das Hauptmodul übertragen.
Durch Anklicken mit der Maus zur Auswahl
einer Einstellung lassen sich Abtastrate und
Aufzeichnungsgerät ändern. Bei Auswahl einer
Option werden die entsprechenden Einstellungen an
das Hauptmodul übertragen.
