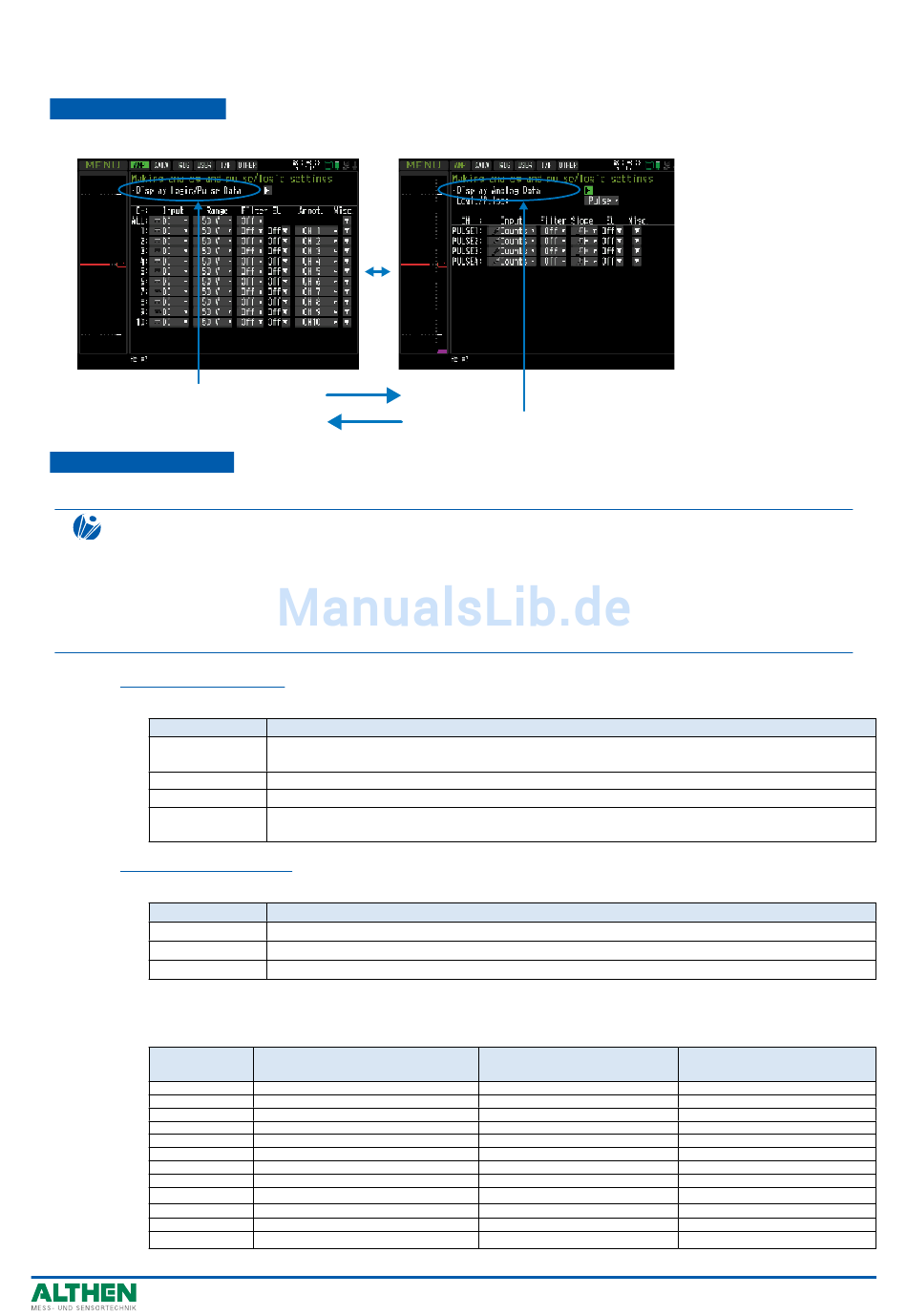

Anzeige umschalten

Es kann wie folgt zwischen Analog und Logik/Impuls umgeschaltet werden.
▪ Anzeige Logik-/Impulsdaten

Analog-Einstellungen

Geben Sie die Parameter für Analogsignale ein.
PRÜFEN
Wenn Sie CH ALL zur Festlegung von Eingang, Bereich und Filter nutzen, werden alle Kanäle auf die gleichen Parameter
eingestellt, wenn das Eingangssignal das gleiche ist. Der Bereich wird nur für identische Eingangskanäle festgelegt. Allerdings
wird der Bereich eines Kanals nicht geändert, wenn bei diesem die EU (Skalierung) auf EIN geschaltet ist.
Die gemeinsame Einstellung der Spanne (Span All) erfolgt nur für Kanäle, die im gleichen Bereich arbeiten.
* Wenn der erste Kanal einer Kanalgruppe (bei Anzeige von Kanal 1 bis 10 der Kanal 1) auf AUS geschaltet ist, wird der Eingang für CH
ALL ebenfalls auf AUS gesetzt.
(1)-1 Input (Eingang)
Auswahl der Eingangsgröße
Auswahl
Off (Aus)
Spannung
Temperatur
Luftfeuchte
(1)-2 Range (Bereich)
Auswahl des Messwertbereichs
Eingangswert
Spannung
Temperatur
Luftfeuchte
Verfügbare Einstellungen für die Messspanne
<Spannungsbereiche>
Bereich
20mV
50mV
100mV
200mV
500mV
1V
2V
5V
10V
20V
50V
1-5 V
▪ Anzeige Analog-Daten
Die Eingangssignalmessung wird abgeschaltet. Es wird kein Signalverlauf und kein digitaler
Wert angezeigt.
Zur Messung von Gleichspannungen.
Zur Messung von Temperaturen.
Für die Feuchtemessung mit dem Feuchtigkeitssensor B-530. In diesem Fall schaltete der
Spannungsbereich auf 1 V, eine EU-Einstellung ist nicht möglich.
20, 50, 100, 200, 500 mV; 1, 2, 5, 10, 20, 50, 1-5 V
TC-K, TC-J, TC-T, TC-R, TC-E, TC-B, TC-S, TC-N, TC-W, Pt100, JPt100, Pt1000
Keine Auswahl möglich
Mögliche Messspanne (SPAN)
-22,000 bis +22,000mV
-55,00 bis +55,00mV
-110,00 bis +110,00mV
-220,00 bis +220,00mV
-550,0 bis +550,0mV
-1,1000 bis +1,1000V
-2,2000 bis +2,2000V
-5,500 bis +5,500V
-11.000 bis +11.000V
-22,000 bis +22.000V
-55,00 bis +55,00V
-5,500 bis +5,500V
KAPITEL 3 Einstellungen und Messung
Beschreibung
Beschreibung
Min. Messspanne (SPAN)
0,200mV
0,50mV
1,00mV
2,00mV
5,0mV
0,0100V
0,0200V
0,050V
0,100V
0,200V
0,50V
0,050V
Min. Auflösung
0,001mV
0,01mV
0,01mV
0,01mV
0,1mV
0,0001V
0,0001V
0,001V
0,001V
0,001V
0,01V
0,001V
3−19
