2.22 Anschließen des Adapters für den Wechselstromsensor (GS-DPA-AC) (optional)
Informationen zum Anschließen des Adapters für den Wechselstromsensor sowie die technischen Daten siehe
die im Lieferumfang des Sensors enthaltene Gebrauchsanleitung.
Im Folgenden wird das Anschließen des Adapters für den Wechselstromsensor an den GL840 beschrieben.
• Schalten Sie den GL840 aus.
• Den Steckverbinder des Adapters für den Wechselstromsensor sicher an den Anschluss des GL840 für
GS-Sensor und Eingangsmodul/Adapter anschließen (GS-INPUT).
• Den GL840 einschalten und überprüfen, ob die Sensoreinstellungen auf dem AMP-Einstellbildschirm ange-
zeigt werden.
1. Öse ....................................... Zur Wandmontage vorgesehen.
2. Eingangsklemme .............. Zum Anschließen des Wechselstromsensors (separat erhältlich).
3. Steckverbinder .................. Zum Anschluss an den GL840.
Verwenden Sie das Gerät nicht, wenn lediglich der Adapter für den Wechselstromsensor an einer Wand oder Ähn-
lichem angebracht ist. Das angeschlossene Kabel und der Steckverbinder könnten beschädigt werden oder der
GL840 könnte herunterfallen.
<Verlängerungskabel>
Bei Verwendung eines Verlängerungskabels für GS (GS-EXC) kann das Modul ca. 1,5 m vom GL840 entfernt einge-
setzt werden.
Es dürfen jedoch nicht mehrere Verlängerungskabel verwendet werden.

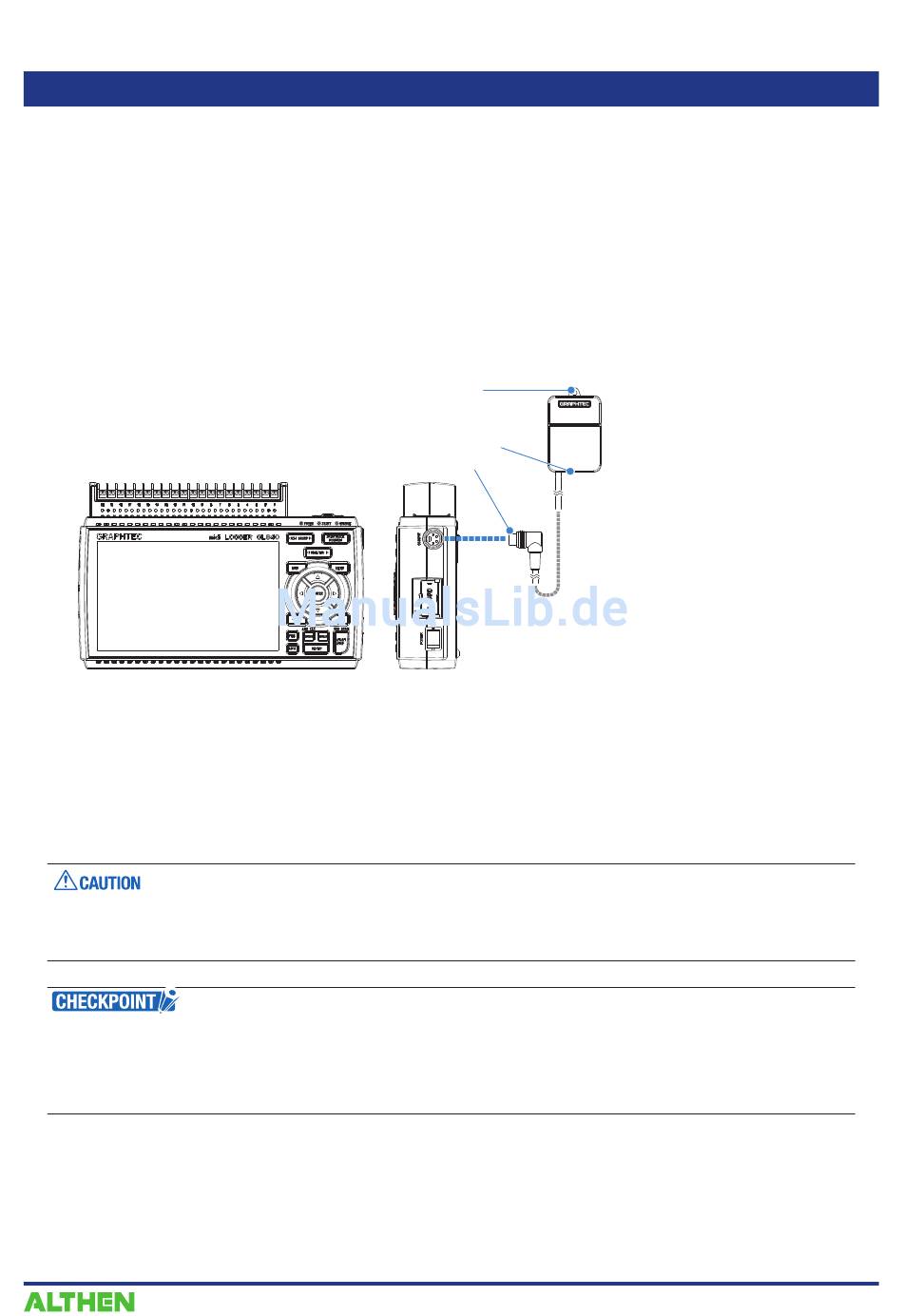

1. Öse
2. Eingangsklemme
3. Steckverbinder
GL840-Hauptmodul
