12.
Digital-Anzeigebereich:
13.
Schnelleinstellung:
14.
Anzeigebereich Alarm:
15.
Anzeige virtueller Stift:
16.
Anzeige Dateiname:
17.
Untere Messgrenze:
18.
Anzeige Signalverlauf:
19.
Obere Messgrenze:
20.
Datenaufzeichnungs-
balken:

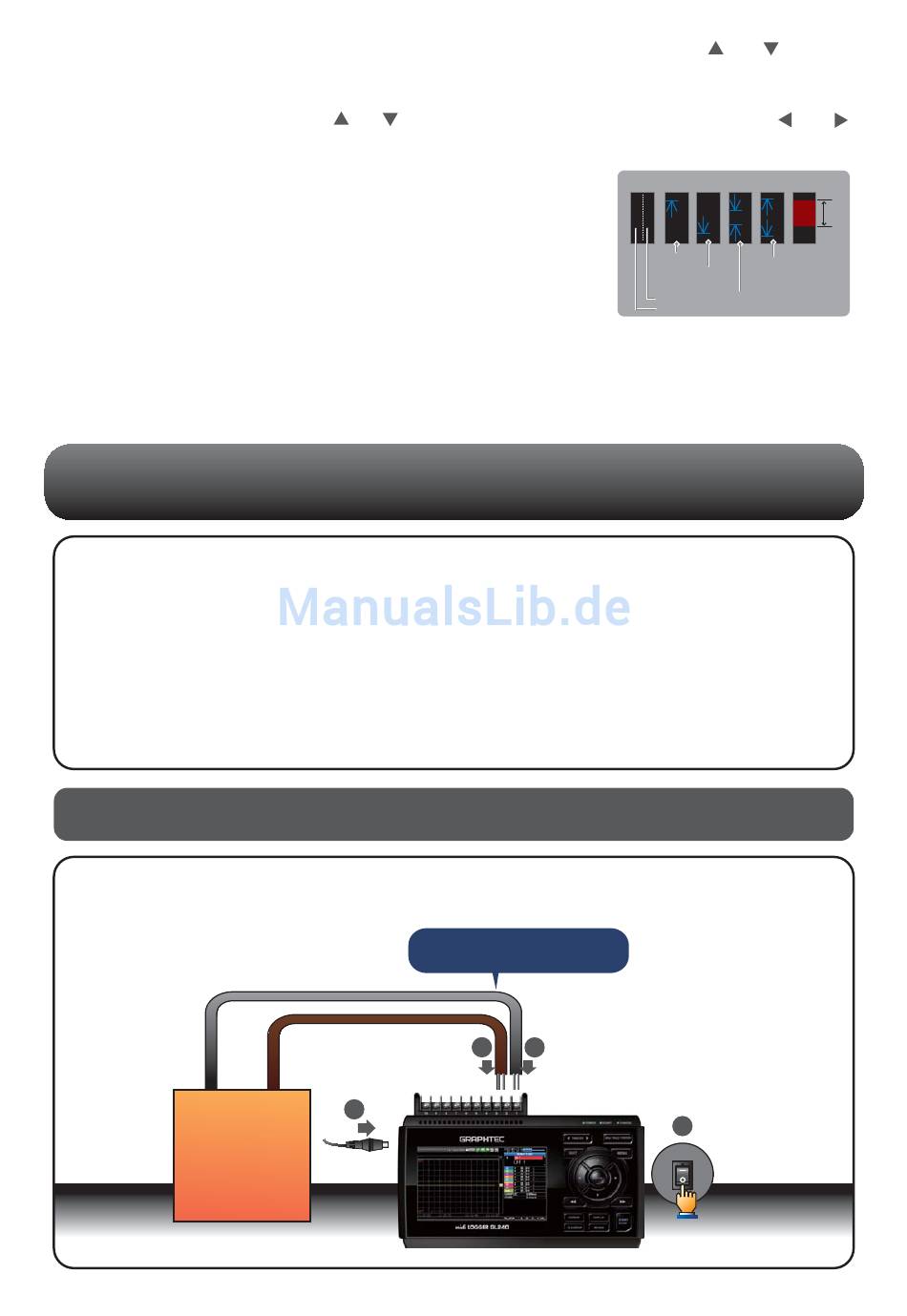

Vorgehensweise beim Messen
In diesem Abschnitt finden Sie ein einfaches Beispiel für eine Datenaufzeichnung:
Vorbereitung -> Einstellung -> Datenaufzeichnung -> Datenwiedergabe
Es wird eine Spannungs- und Temperaturmessung durchgeführt.
Zweck der Datenaufzeichnung: Spannungs- und Temperaturmessung der Messobjekte
Temperaturbereich :
Spannungsbereich:
Abtastintervall:
Datenspeicher:
1. Vorbereitung: So bereiten Sie die Datenaufzeichnung vor
1. Schließen Sie den Leiter an die Klemme Kanal 1 an (Spannung).
2. Schließen Sie das Thermoelement an die Klemme Kanal 2 an (Temperatur).
3. Schließen Sie das Netzteil an.
4. Schalten Sie das Gerät ein.
Messobjekt
10
Zeigt für jeden Kanal die Eingangswerte an. Mit den Tasten
der aktive Kanal (vergrößerte Anzeige) ausgewählt werden. Dieser Kanal wird in
der Anzeige des Signalverlaufs ganz oben dargestellt.
Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den
Tasten
und
wird die Schnelleinstellung aktiviert, mit den Tasten
die Werte geändert.
Zeigt den Status des Alarmausgangs an. (rot = Alarm ausgelöst,
weiß = kein Alarm)
Zeigt die Signalpositionen, Triggerpositionen
und die Alarmbereiche für jeden Kanal an.
(siehe Abb. rechts)
Zeigt während der Datenaufzeichnung den
Namen der Aufzeichnungsdatei an.
Bei der Datenwiedergabe werden hier
Informationen zur Anzeige- und Cursor-
position angezeigt.
Zeigt die untere Messgrenze des zur Zeit aktiven Kanals an.
Hier werden die Signalverläufe dargestellt.
Zeigt die obere Messgrenze des zur Zeit aktiven Kanals an.
Während der Datenaufzeichnung wird hier die verbleibende Speicherkapazität des
Speichermediums angezeigt. Bei der Datenwiedergabe werden hier Informationen
zur Anzeige- und Cursorposition angezeigt.
Thermoelement Typ T, 100 °C
1 V
1 s
SD1 (SD-Karte 1)
Sicher anschließen!
3
Triggerposition
2
1
und
kann
und
Alarmbereich
Trigger
Außerhalb
steigendTrigger
des Bereichs
abfallend
Stoppseite
Innerhalb
Startseite
des Bereichs
4
