Montage, Verdrahtung, Schnittstellen
13.2 Montage
13.2.5

Bedienbaustein und Bedienbaustein mit Display

Die Bedienbausteine sind für den Einbau zum Beispiel in Frontpanels von Motor Control
Centern oder in Schaltschranktüren konzipiert.
Hinweis
Erzeugnisstand Bedienbaustein mit Display
In Verbindung mit Grundgerät SIMOCODE pro V PN ist ein Bedienbaustein mit Display ab
Erzeugnisstand *E07* erforderlich.
Führen Sie zum Einbau folgende Schritte aus:

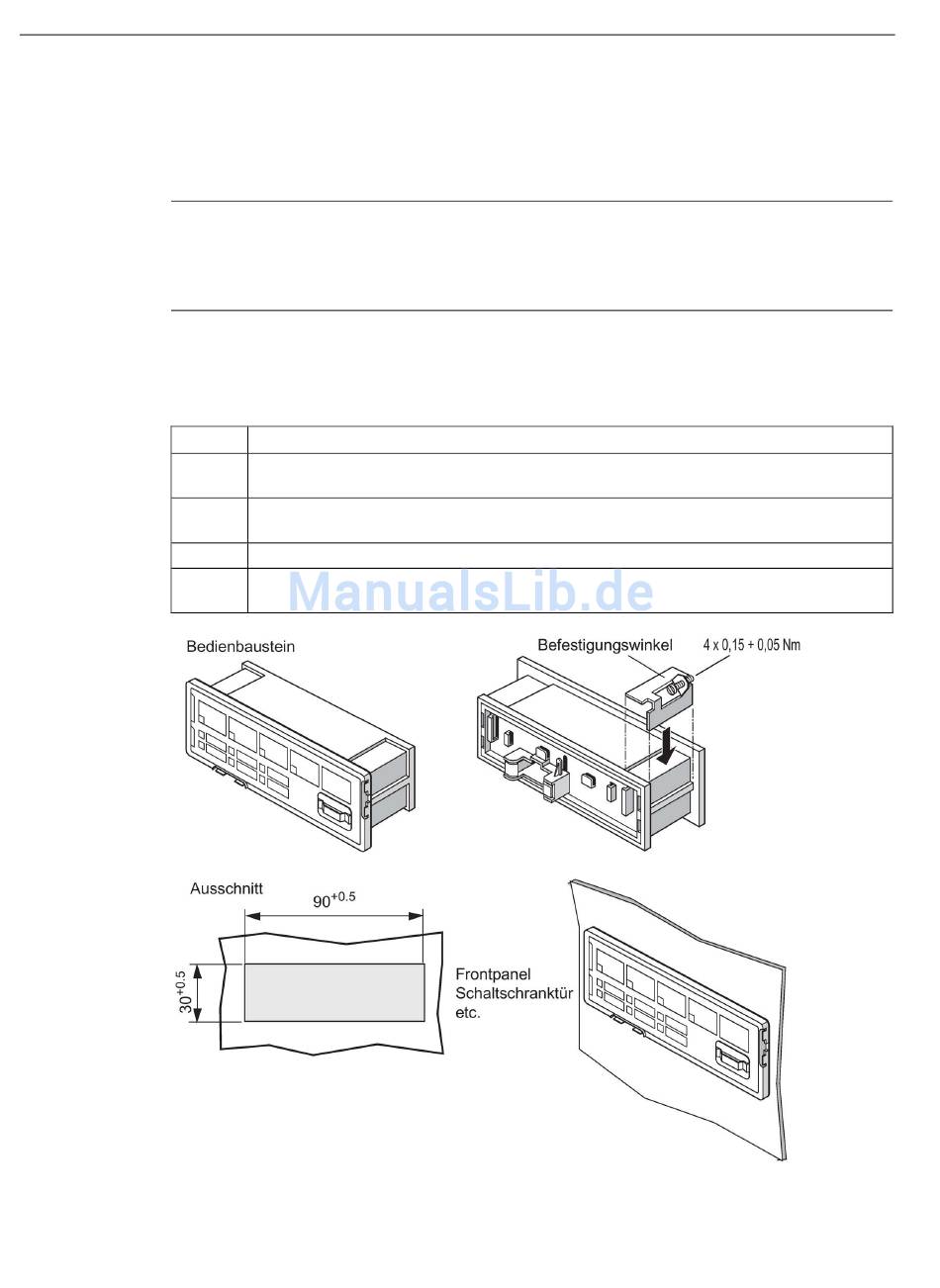

Tabelle 13- 2 Schrittfolge Einbau Bedienbaustein / Bedienbaustein mit Display
Schritt
Bild 13-4
442
1 Stellen Sie einen Ausschnitt z. B. im Frontpanel oder in der Schaltschranktür her.
Abmessungen: Siehe Bilder unten.
2 Setzen Sie den Bedienbaustein bzw. den Bedienbaustein mit Display in den Ausschnitt
ein.
3 Schnappen Sie die vier Befestigungswinkel auf den Bedienbaustein auf.
4 Arretieren Sie den Bedienbaustein, indem Sie die vier Schrauben der Befestigungswinkel
festdrehen.
Montage des Bedienbausteins
Beschreibung
