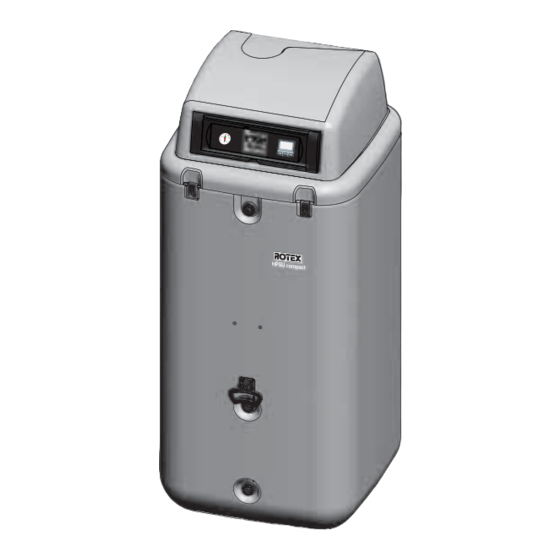

Rotex HPSU compact 508 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für HPSU compact 508:
- Bedienungsanleutung (64 Seiten) ,
- Installationsanleitung (44 Seiten) ,
- Installation und betriebsanleitung (60 Seiten)
Verwandte Anleitungen für Rotex HPSU compact 508
Inhaltszusammenfassung für Rotex HPSU compact 508
- Seite 1 Für den Fachbetrieb ROTEX HPSU compact Solarspeicher mit integriertem Wärmepumpeninnengerät Installationsanleitung DE, AT, CH Typen HPSU compact 508 Ausgabe 09/2010 HPSU compact 516 Herstell-Nummer Kunde...
-
Seite 2: Garantie Und Konformität
> Unterlagen > Download > Katalog-Broschüren > Preisliste… (Allgemeine Geschäfts- bedingungen/ Garantiebedingungen) Konformitätserklärung für das Solarspeicher mit integriertem Wärmepumpeninnengerät (ROTEX HPSU compact). Wir, Fa. ROTEX Heating Systems GmbH, erklären in alleiniger Verantwortung, dass die Produkte Produkt Best.-Nr. Produkt Best.-Nr. -
Seite 3: Inhaltsverzeichnis
Stichwortverzeichnis ..............31 FA ROTEX HPSU compact - 09/2010... -
Seite 4: Sicherheit
Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie mit der Installation beginnen oder Eingriffe in der Heizungsanlage vornehmen. Mitgeltende Dokumente – ROTEX HPSU compact; die dazugehörige Bedienungsanleitung und das Betriebshandbuch für den Betreiber. – Außengerät für ROTEX HPSU compact; die dazugehörige Installations- und Bedienungsanleitung. – Bei Anschluss einer ROTEX Solaris Solaranlage; die dazugehörige Installations- und Bedienungsanleitung. -
Seite 5: Gefahren Vermeiden
Î Resultate von Handlungen werden mit einem Pfeil gekennzeichnet. Gefahren vermeiden Die ROTEX HPSU compact ist nach dem Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib und Leben von Personen sowie Sachbeschädigungen entstehen. -
Seite 6: Hinweise Zur Betriebssicherheit
Vor dem Arbeiten am Warmwasser-Heizsystem und Kaltwasser-Kühlsystem • Arbeiten an der ROTEX HPSU compact (wie z. B. die Aufstellung, der Anschluss und die erste Inbetriebnahme) nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungsveranstaltung teilge-... -
Seite 7: Betrieb
Vorgeschriebene Wartungsintervalle sind einzuhalten und Inspektionsarbeiten durchzuführen. Betreiber einweisen • Bevor Sie die ROTEX HPSU compact übergeben, erklären Sie dem Betreiber, wie er die Anlage bedienen und kontrollieren kann. • Dokumentieren Sie die Übergabe, indem Sie das beigefügte Installations- und Unterweisungsformular gemeinsam mit dem Betreiber ausfüllen und unterschreiben. -
Seite 8: Aufstellung Und Installation
Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärmepumpen haben. Abmessungen und Anschlüsse Kaltwasser Anschluss Kältemittel Gasleitung Warmwasser Anschluss Kältemittel Flüssigkeitsleitung Heizung Vorlauf Heizung Rücklauf Vorn Solaris Vorlauf Hinten Bild 2-1 Anschlüsse und Abmessungen HPSU compact (Allgemein) FA ROTEX HPSU compact - 09/2010... - Seite 9 Füllstandsanzeige (Speicherwasser) , V1 Schalldämmung Rücklauf- und Durchflusssensor Plattenwärmetauscher (PWT) Rücklauftemperatursensor Anschluss Kältemittel Flüssigkeitsleitung HPSU compact 508: CuT, Ø 6,4 mm (1/4"), Vorlauftemperatursensoren HPSU compact 516: CuT, Ø 9,5 mm (3/8") V, BH1 V, BH2 Anschluss Kältemittel Gasleitung Vorlauftemperatursensoren Backup-Heater CuT, Ø...
- Seite 10 Kaltwasserzufluss (1“ AG)* Heizungsladung Anschluss Kältemittel Flüssigkeitsleitung Warmwasser (1" AG*) Edelstahl-Wellrohr-Wärmetauscher zur HPSU compact 508: CuT, Ø 6,4 mm (1/4"), Heizung Vorlauf (1“ AG)* Heizungsunterstützung HPSU compact 516, Ø 9,5 mm (3/8") Heizung Rücklauf (1“ AG)* Anschluss für optionalen Booster-Heater Anschluss Kältemittel Gasleitung...
-
Seite 11: Aufstellung
• Ablaufschlauch mit dem Anschluss des Sicherheitsüberlaufs (Bild 2-3, Pos. 25) verbinden. – Transparenten Ablaufschlauch verwenden (austretendes Wasser muss sichtbar sein). – Ablaufschlauch an eine ausreichend dimensionierte Abwasserinstallation anschließen. – Ablauf darf nicht verschließbar sein. FA ROTEX HPSU compact - 09/2010... -
Seite 12: Elektrischer Anschluss
4. Frontblende öffnen und in Bild 2-9 5. Verkabelung in die Regelung Bild 2-10 6. Verkabelung im rechten Montageposition bringen. verlegen (Zugentlastung 1) und Gehäusedeckel verlegen elektrische Anschlüsse (siehe (Zugentlastung 2). Abschnitt 2.4.2) herstellen. FA ROTEX HPSU compact - 09/2010... -
Seite 13: Anschlusspläne
Aufstellung und Installation Bild 2-11 7. Rechten Gehäusedeckel Bild 2-12 8. Verkabelung auf dem anbauen. Speicherbehälter befestigen (Zugentlastung 3). 2.4.2 Anschlusspläne Gesamtanschlussplan Bild 2-13 Gesamtanschlussplan FA ROTEX HPSU compact - 09/2010... -
Seite 14: Lage Der Schaltplatinen
Bild 2-14 Übersicht Schaltplatinen der Regelung Anschlussbelegung Schaltplatine A1P Die Schaltplatine A1P ist bereits fertig im Gerät angeschlossen. Es sind keine Montage- und Anschlussarbeiten an der Schalt- platine A1P notwendig! Bild 2-15 Schaltplatine A1P FA ROTEX HPSU compact - 09/2010... -
Seite 15: Anschlussbelegung Schaltplatine Xr1P
Aufstellung und Installation Anschlussbelegung Schaltplatine XR1P Bild 2-16 Schaltplatine XR1P Netzspannung 230 V bzw. 400 V, 50 Hz = Anschlussplan in dieser Anleitung = Anschlussplan in der Anleitung des Bauteils) FA ROTEX HPSU compact - 09/2010... -
Seite 16: Anschluss Wärmepumpenaußengerät Rrlq
X1Y2 Bild 2-17 Anschluss Wärmepumpenaußengerät 2.4.4 Anschluss Backup-Heater und Booster-Heater Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb ent- hält. Bild 2-18 Anschluss optionaler Booster-, Backup-Heater FA ROTEX HPSU compact - 09/2010... -
Seite 17: Anschluss Raumthermostat
Installation ohne Raumthermostat: Die bauseits zu montierende Kabelbrücke wird von ROTEX empfohlen, da es sonst im Heizbetrieb zu Problemen durch die taktende Umwälzpumpe kommen kann. Der DIP-Schalter 3 (siehe Tab. 3-1, Kapitel 3 „Inbetriebnahme“) muss auf "EIN" gestellt sein. -
Seite 18: Anschluss Niedertarifanschluss (Ht/Nt)
Dieser Komponente ist eine separate Anleitung beigelegt, wel- che u. a. Hinweise zum Einbau und zum Betrieb enthält. X1 (XR1P) RPS3 Das benötigte Brennersperrkontaktkabel liegt dem SOL-PAC 14 05 27) bei. Bild 2-25 Anschluss BSK-Kontakt bei optionaler Solaris Anlage FA ROTEX HPSU compact - 09/2010... -
Seite 19: Symbole, Legendenbezeichnungen, Kabelfarben Und Ergänzende Hinweise Zu Anschluss- Und Schaltplänen
Steckeranschluss N-Brücke Sicherung 250 V T 2A X1BO Steckeranschluss Booster-Heater (BOH) Sicherung 1 für Bottom-Plate-Heater X1BH Steckeranschluss Backup-Heater (BUH) Sicherung 2 für Bottom-Plate-Heater Klemmenleiste Zusatzheizung für Wärmepumpenaußengerät Steckeranschluss Flowswitch FLS100 Durchflusssensor Steckeranschluss Vorlauftemperatursensor t FA ROTEX HPSU compact - 09/2010... -
Seite 20: Erklärung
V, BUH1 Rücklauftemperatursensor 2 Steckeranschluss Speichertemperatursensor t DHW1 Vorlauftemperatursensor 1 Steckeranschluss PWM (nicht verwendet) Vorlauftemperatursensor 2 Steckeranschluss SolPac C (A4P) Vorlauftemperatursensor Backup-Heater 1 Durchflusssensor (FLS100) V, BH1 Tab. 2-2 Legendenbezeichnungen für Anschluss- und Schaltpläne FA ROTEX HPSU compact - 09/2010... -
Seite 21: Kältemittelleitungen Verlegen
• Ventilkappen wieder montieren. • Prüfen ob Speicherfühler 80 cm tief eingebracht. • Bei Bivalentanlagen oder in Verbindung mit ROTEX Solaris Anlage: Prüfen, ob ein Rücklauftemperaturbegrenzer (RLB) eingebaut wurde. Der RLB soll den Vorlauf beimischen, wenn der Heizungsrücklauf 55 °C übersteigt. Steigt die Rücklauftempe- ratur weiter, schließt der RLB den Heizungsrücklauf komplett und die Wärmepumpe läuft im Kurschluss zwischen... -
Seite 22: Inbetriebnahme
Installationsumgebung angepasst werden (Konfiguration). Nach Abschluss dieser Konfiguration ist die Anlage betriebsbereit und der Betreiber kann weitere persönliche Einstellungen an Ihr vornehmen. Die Einstellung optionaler Komponenten wie Raumthermostat oder der ROTEX Solaris Anlage erfolgt an den jeweiligen Kompo- nenten selbst. 3.1.1 Voraussetzungen –... -
Seite 23: Testlauf Und Einstellung Des Mindestdurchflusses
• Kontrollieren, ob die höchste, manuell einstellbare Pumpenstufe (III) an der Umwälzpumpe gewählt ist (siehe auch Bild 4-3 und Bild 4-4). • Ist die Pumpenstufe III nicht ausreichend, muss eine hydraulische Weiche mit zusätzlicher Umwälzpumpe eingebaut werden (bauseits). FA ROTEX HPSU compact - 09/2010... -
Seite 24: Parameter Der Hauptregelung Hpr1 Einstellen
3.1.5 Parameter der Zusatzregelung HPRA1 einstellen Zur Einstellung der Inbetriebnahmeparameter, muss das Login für den Heizungsfachmann in der Zusatzregelung HPRA1 frei geschalten sein (Auslieferungszustand). Sollte dies nicht der Fall sein, ist der ROTEX Kundendienst zu kontaktieren. • Fachmann-Passwort eingeben. Bild 3-3 Login Heizungsfachmann •... -
Seite 25: Wiederinbetriebnahme
6. Dichtigkeits-Sichtkontrolle an allen Verbindungsstellen im Haus durchführen. Dabei auftretende Leckagen fachgerecht abdichten. 7. Bei angeschlossener ROTEX Solaris Anlage, diese nach mitgelieferter Anleitung in Betrieb nehmen. Nach Zuschalten ROTEX Solaris Anlage, erneut den Füllstand im Pufferspeicher kontrollieren. FA ROTEX HPSU compact - 09/2010... -
Seite 26: Technische Daten
Mittlere spezifische Wärmeleistung 2900 2900 Wasserinhalt Wärmetauscher Liter 12,6 20,7 Speicherlade-Wärme- tauscher (Edelstahl Wärmetauscherfläche 1.4404) Mittlere spezifische Wärmeleistung 1200 2090 Wasserinhalt Wärmetauscher Liter Solare Heizungsun- terstützung (Edel- Wärmetauscherfläche stahl 1.4404) Mittlere spezifische Wärmeleistung FA ROTEX HPSU compact - 09/2010... - Seite 27 Raumheizung Kühlen (min/max) °C 10 bis 43 10 bis 46 Betriebsbereich Heizen (min/max) °C 15 bis 50 15 bis 55 Warmwasser- heizung Kühlen (min/max) °C 5 bis 22 5 bis 22 Schallleistung Schallpegel Schalldruck FA ROTEX HPSU compact - 09/2010...
-
Seite 28: Kennlinien
Messtemperatur in °C 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0 Sensor-Ausgangsspannung in V (0,50 - 3,5 V) 0,50 0,80 1,10 1,40 1,70 2,00 2,30 2,60 2,90 3,20 3,50 Tab. 4-2 Fühlertabelle HPSU compact FA ROTEX HPSU compact - 09/2010... - Seite 29 Widerstandskennlinien der NTC-Temperaturfühler HPSU compact Spannungsausgang Temperatur Temperatur Spannungsausgang Durchfluss Rücklauftemperatursensor Masse (0 V) Sensor-Ausgangsspannung Versorgungsspannung (+5 V) Durchflusssensor Durchfluss XS3 Steckeranschluss (V1+t ) an XR1P Bild 4-2 Temperatur- und Durchflusskennlinien des Durchflusssensors (FLS100) HPSU compact FA ROTEX HPSU compact - 09/2010...
-
Seite 30: Pumpenkennlinien
I - III Feste eingestellte Leistungsstufen der Umwälzpumpe PR Restförderhöhe Umwälzpumpe (in mbar) a - d Modulierend geregelte Leistungsstufen der Umwälzpumpe Durchfluss Heizungsnetz (in l/h) Bild 4-4 Restförderhöhe der Umwälzpumpe HPSU compact 11-16 kW mit Heizungsunterstützungswärmetauscher FA ROTEX HPSU compact - 09/2010... -
Seite 31: Stichwortverzeichnis
Pumpenstufe ........23 Rücklauftemperaturbegrenzer (RLB) ..... . 21 FA ROTEX HPSU compact - 09/2010... - Seite 32 FA ROTEX HPSU compact - 09/2010...
