S7-200 Systemhandbuch

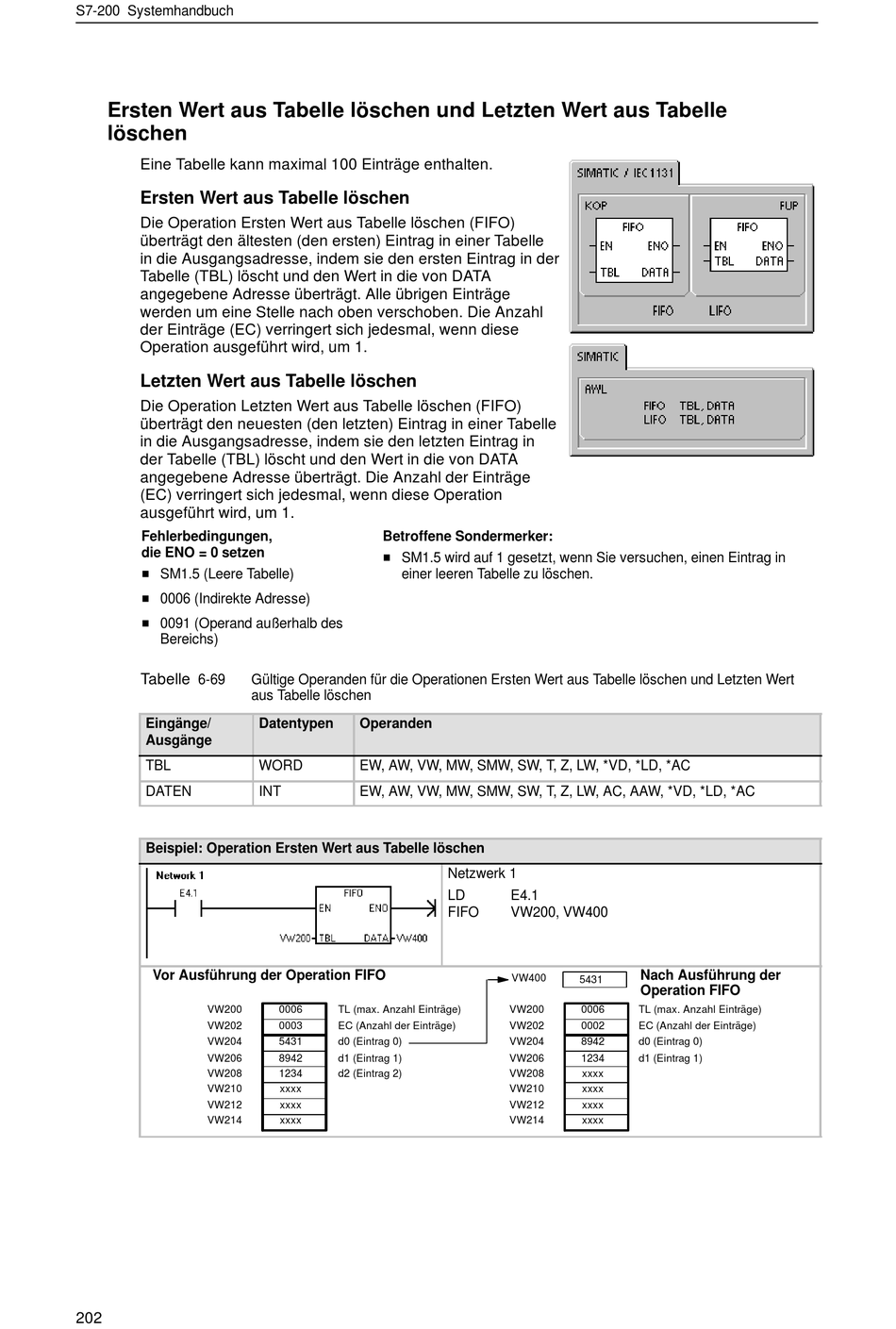

Ersten Wert aus Tabelle löschen und Letzten Wert aus Tabelle
löschen
Eine Tabelle kann maximal 100 Einträge enthalten.
Ersten Wert aus Tabelle löschen
Die Operation Ersten Wert aus Tabelle löschen (FIFO)
überträgt den ältesten (den ersten) Eintrag in einer Tabelle
in die Ausgangsadresse, indem sie den ersten Eintrag in der
Tabelle (TBL) löscht und den Wert in die von DATA
angegebene Adresse überträgt. Alle übrigen Einträge
werden um eine Stelle nach oben verschoben. Die Anzahl
der Einträge (EC) verringert sich jedesmal, wenn diese
Operation ausgeführt wird, um 1.
Letzten Wert aus Tabelle löschen
Die Operation Letzten Wert aus Tabelle löschen (FIFO)
überträgt den neuesten (den letzten) Eintrag in einer Tabelle
in die Ausgangsadresse, indem sie den letzten Eintrag in
der Tabelle (TBL) löscht und den Wert in die von DATA
angegebene Adresse überträgt. Die Anzahl der Einträge
(EC) verringert sich jedesmal, wenn diese Operation
ausgeführt wird, um 1.
Fehlerbedingungen,
die ENO = 0 setzen
H SM1.5 (Leere Tabelle)
H 0006 (Indirekte Adresse)
H 0091 (Operand außerhalb des
Bereichs)
Tabelle
6-69
Eingänge/
Ausgänge
TBL
DATEN
Beispiel: Operation Ersten Wert aus Tabelle löschen
Vor Ausführung der Operation FIFO
VW200
VW202
VW204
VW206
VW208
VW210
VW212
VW214
202
Betroffene Sondermerker:
H SM1.5 wird auf 1 gesetzt, wenn Sie versuchen, einen Eintrag in
einer leeren Tabelle zu löschen.
Gültige Operanden für die Operationen Ersten Wert aus Tabelle löschen und Letzten Wert
aus Tabelle löschen
Datentypen Operanden
WORD EW, AW, VW, MW, SMW, SW, T, Z, LW, *VD, *LD, *AC
INT EW, AW, VW, MW, SMW, SW, T, Z, LW, AC, AAW, *VD, *LD, *AC
0006 TL (max. Anzahl Einträge)
0003 EC (Anzahl der Einträge)
5431 d0 (Eintrag 0)
8942 d1 (Eintrag 1)
1234 d2 (Eintrag 2)
xxxx
xxxx
xxxx
Netzwerk 1
LD E4.1
FIFO VW200, VW400
VW400
5431
VW200 0006
VW202 0002
VW204 8942
VW206 1234
VW208 xxxx
VW210 xxxx
VW212 xxxx
VW214 xxxx
Nach Ausführung der
Operation FIFO
TL (max. Anzahl Einträge)
EC (Anzahl der Einträge)
d0 (Eintrag 0)
d1 (Eintrag 1)
