Netze mit Baudraten über 187,5 kBaud
Bei Baudraten über 187,5 kBaud muss die S7--200 CPU über ein EM 277 ans Netz
angeschlossen sein (siehe Bild 7-16). STEP 7--Micro/WIN muss über eine
Kommunikationsprozessorkarte (CP) angeschlossen sein.
In dieser Konfiguration kann die S7--300 mit den
S7--200 Geräten über die Operationen XPUT und
XGET kommunizieren und das HMI--Gerät kann
entweder die S7--200 Geräte oder die S7--300
beobachten.
Das EM 277 ist immer ein Slave--Gerät.
STEP 7--Micro/WIN kann alle S7--200 CPUs über
das angeschlossene EM 277 programmieren und
beobachten. Für die Kommunikation mit einem EM
277 über 187,5 kBaud richten Sie STEP
7--Micro/WIN für die Verwendung des MPI--Protokoll 7 Micro/WIN für die Verwendung des MPI Protokoll
mit einer CP--Karte ein. Die maximale Baudrate für
das PPI--Multi--Master--Kabel beträgt 187,5 kBaud.
Beispiel für eine PROFIBUS- - DP- - Netzkonfiguration
Netze mit S7- -315- -2 DP als PROFIBUS- -Master und EM 277 als PROFIBUS- -Slave
Bild 7-17 zeigt ein Beispiel für ein PROFIBUS--Netz,
in dem eine S7--315--2 DP als PROFIBUS--Master
eingesetzt wird. Ein Erweiterungsmodul EM 277 ist
ein PROFIBUS--Slave.
Die S7--315--2 DP kann Daten aus dem EM 277
lesen und Daten in das EM 277 schreiben, und
zwar von 1 Byte bis zu 128 Bytes. Die
S7--315--2 DP liest oder schreibt Adressen des
Variablenspeichers in die S7--200.
Dieses Netz unterstützt Baudraten von 9600 Baud Dieses Netz unterstützt Baudraten von 9600 Baud
bis 12 MBaud.
Netze mit STEP 7- -Micro/WIN und HMI- -Gerät
Bild 7-18 zeigt ein Beispiel für ein Netz mit einer
S7--315--2 DP als PROFIBUS--Master und mit
einem EM 277 als PROFIBUS--Slave. In dieser
Konfiguration beobachtet das HMI--Gerät die
S7--200 über das EM 277. STEP 7--Micro/WIN
programmiert die S7--200 über das EM 277.
Dieses Netz unterstützt Baudraten von 9600 Baud
bis 12 MBaud. STEP 7--Micro/WIN benötigt für
Baudraten über 187,5 kBaud eine CP--Karte.
230
S7- -300
STEP 7- -Micro/WIN
S7- -200 EM 277

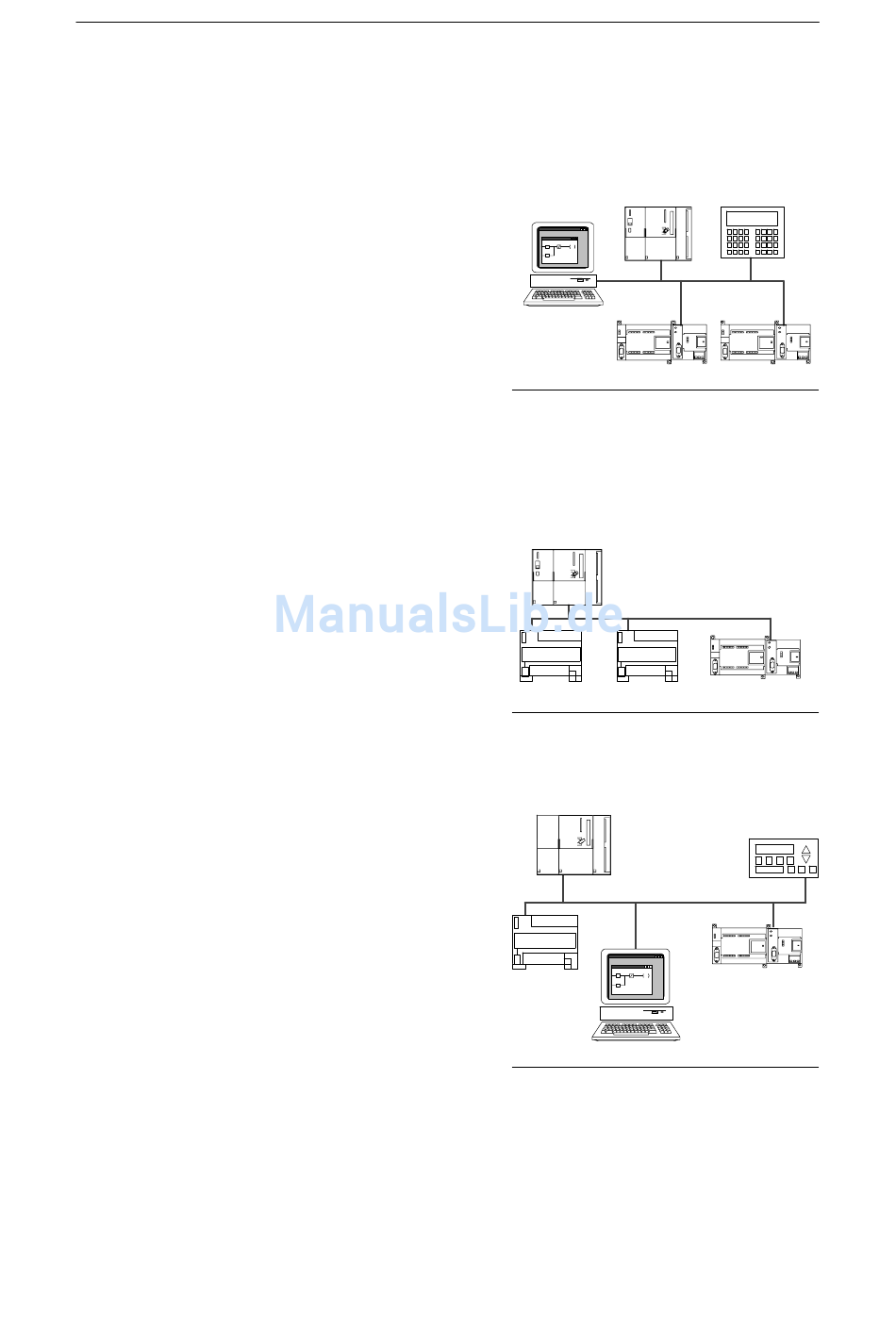

Bild 7-16 Baudraten über 187,5 kBaud
S7- -315- -2 DP
PROFIBUS- -DP
ET 200 ET 200
Bild 7-17 Netz mit S7- -315- -2 DP
S7- -315- -2 DP
PROFIBUS- -DP
ET 200
STEP 7- -Micro/WIN
Bild 7-18 PROFIBUS- -Netz
HMI
S7- -200 EM 277
S7- -200 EM 277
HMI
S7- -200 EM 277
