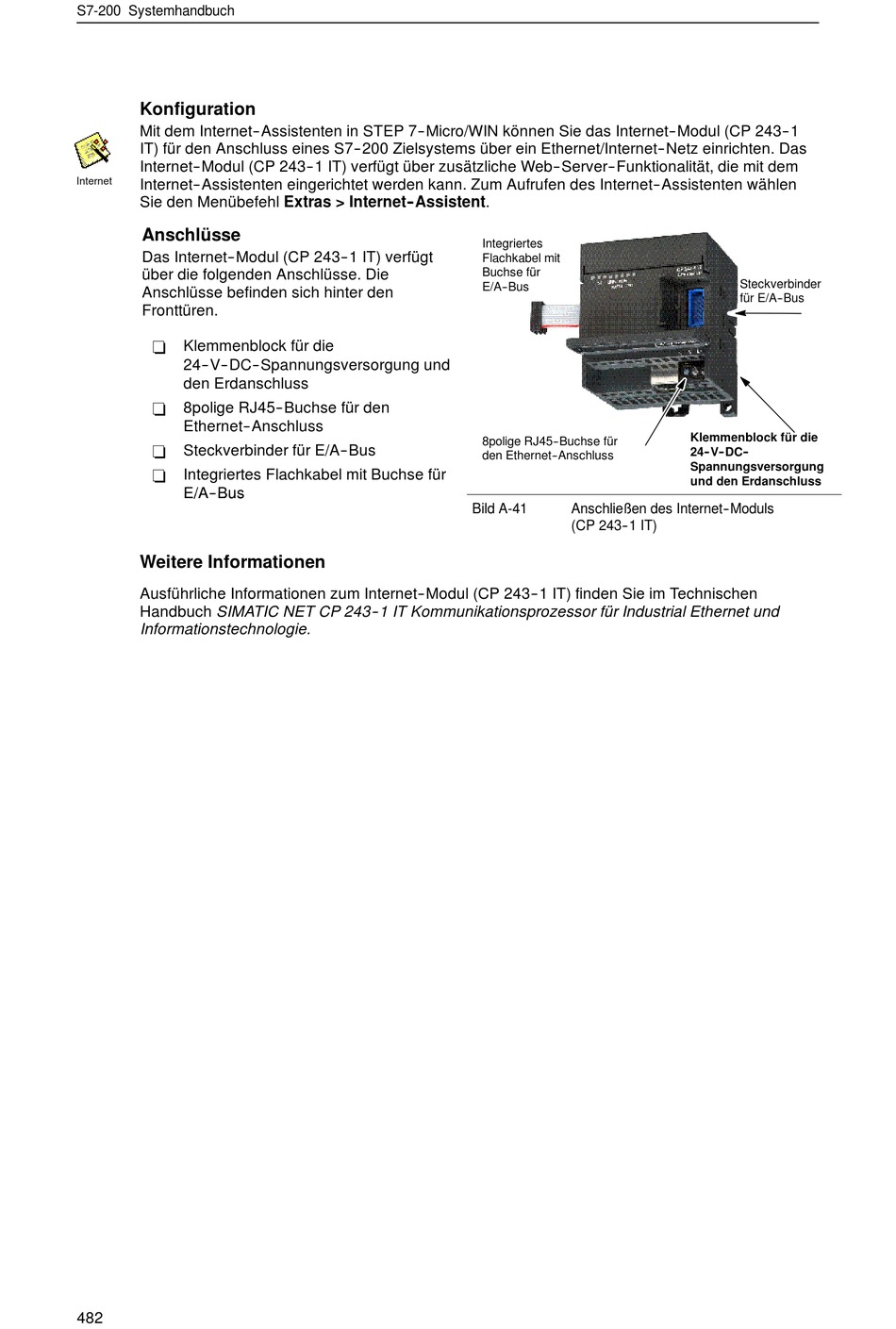

Siemens SIMATIC S7-200 Handbuch Seite 496

S7-200 Systemhandbuch
Konfiguration
Mit dem Internet--Assistenten in STEP 7--Micro/WIN können Sie das Internet--Modul (CP 243--1
IT) für den Anschluss eines S7--200 Zielsystems über ein Ethernet/Internet--Netz einrichten. Das
Internet--Modul (CP 243--1 IT) verfügt über zusätzliche Web--Server--Funktionalität, die mit dem
Internet Internet--Assistenten eingerichtet werden kann. Zum Aufrufen des Internet--Assistenten wählen
Sie den Menübefehl Extras > Internet- -Assistent.
Anschlüsse
Das Internet--Modul (CP 243--1 IT) verfügt
über die folgenden Anschlüsse. Die
Anschlüsse befinden sich hinter den
Fronttüren.
Klemmenblock für die
-
24--V--DC--Spannungsversorgung und
den Erdanschluss
8polige RJ45--Buchse für den
-
Ethernet--Anschluss
Steckverbinder für E/A--Bus
-
Integriertes Flachkabel mit Buchse für
-
E/A--Bus E/A--Bus
Weitere Informationen
Ausführliche Informationen zum Internet--Modul (CP 243--1 IT) finden Sie im Technischen
Handbuch SIMATIC NET CP 243- -1 IT Kommunikationsprozessor für Industrial Ethernet und
Informationstechnologie.
482
Integriertes
Flachkabel mit
Buchse für
E/A--Bus
8polige RJ45--Buchse für
den Ethernet--Anschluss
Bild A-41 Anschließen des Internet- -Moduls
(CP 243- -1 IT)
Steckverbinder
für E/A--Bus
Klemmenblock für die
24- -V- -DC- -
Spannungsversorgung
und den Erdanschluss
