Siemens SIMATIC S7-1500 Geratenhandbuch

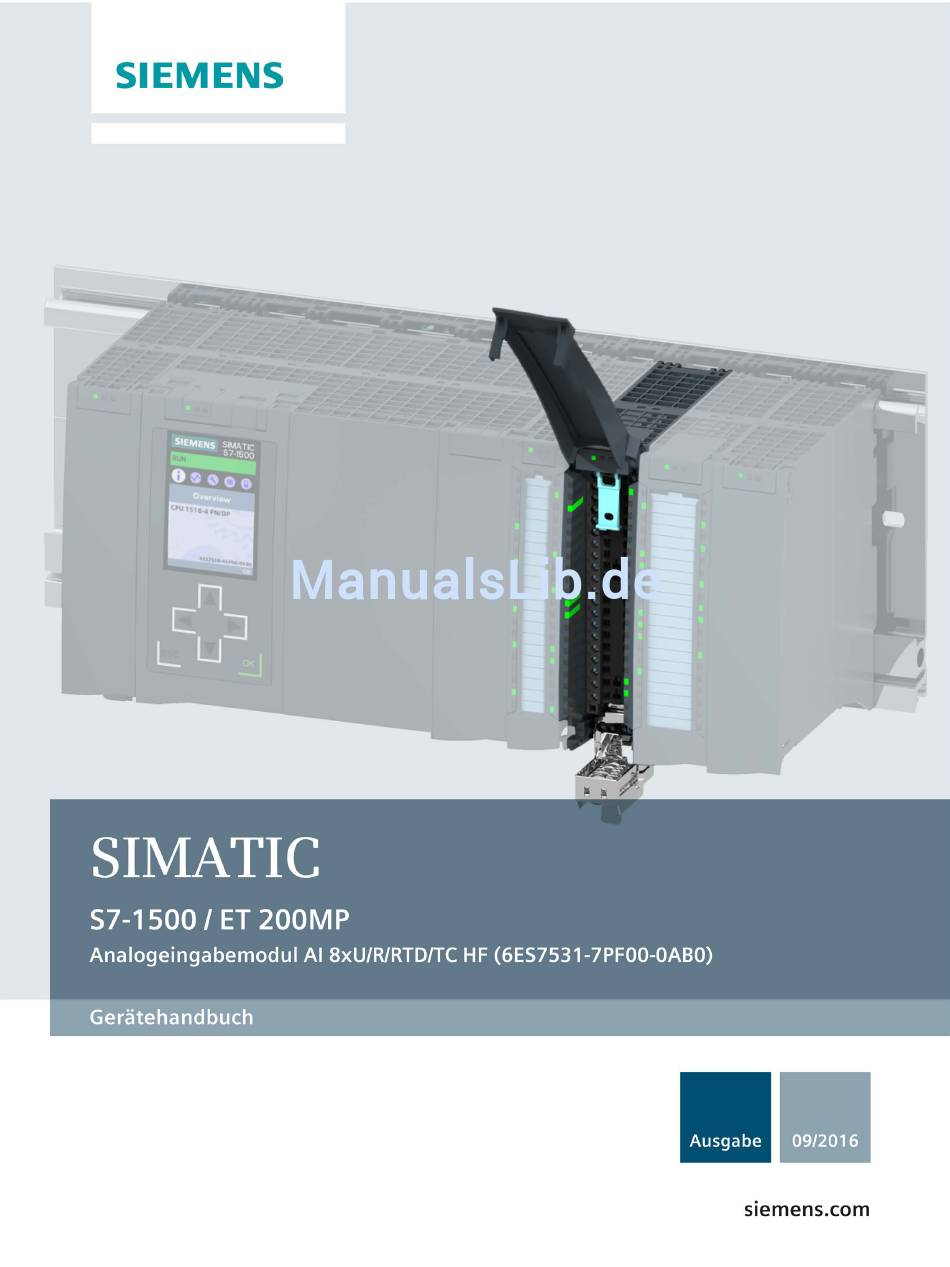

Siemens SIMATIC S7-1500 Geratenhandbuch

Analogeingabemodul ai 8xu/r/rtd/tc hf (6es7531-7pf00-0ab0)
Vorschau ausblenden Andere Handbücher für SIMATIC S7-1500:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC S7-1500

Inhaltszusammenfassung für Siemens SIMATIC S7-1500

  • Seite 2: Analogeingabemodul

    ___________________ Analogeingabemodul Vorwort AI 8xU/R/RTD/TC HF ___________________ Wegweiser Dokumentation (6ES7531-7PF00-0AB0) ___________________ SIMATIC Produktübersicht ___________________ Anschließen S7-1500/ET 200MP Analogeingabemodul ___________________ AI 8xU/R/RTD/TC HF Parameter/Adressraum (6ES7531-7PF00-0AB0) ___________________ Alarme/Diagnosemeldungen ___________________ Gerätehandbuch Technische Daten ___________________ Maßbild ___________________ Parameterdatensätze ___________________ Analogwertdarstellung 09/2016 A5E36647686-AB...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Funktionen, welche die Systeme generell betreffen, sind in diesen Systemhandbüchern beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System-/Funktionshand- bücher ermöglichen es Ihnen, die Systeme in Betrieb zu nehmen.

  • Seite 5: Open Source Software

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 11 Eigenschaften ........................11 Funktionen ..........................14 2.2.1 Skalierbarer Messbereich ...................... 14 2.2.2 Projektierung .......................... 18 Anschließen ............................19 Parameter/Adressraum ......................... 25 Messarten und Messbereiche ....................25 Parameter ..........................29 Erklärung der Parameter ......................

  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Automatisierungssystem SIMATIC S7-1500, für die auf SIMATIC S7-1500 basierende CPU 1516pro-2 PN und das Dezentrale Peripheriesystem SIMATIC ET 200MP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen.

  • Seite 8: Simatic S7-1500 Vergleichsliste Für Programmiersprachen

    Wegweiser Dokumentation Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um die Systeme SIMATIC S7-1500 und ET 200MP, z. B. Diagnose, Kommunikation, Motion Control, Webserver, OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (http://w3.siemens.com/mcms/industrial-automation-systems-...

  • Seite 9: Anwendungsbeispiele

    ● Produktbilder, 2D-Maßbilder, 3D-Modelle, Geräteschaltpläne, EPLAN-Makrodateien ● Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate ● Produktstammdaten Sie finden "mySupport" - CAx-Daten im Internet (http://support.industry.siemens.com/my/ww/de/CAxOnline). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne...
  • Seite 10 ● Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.

  • Seite 11: Produktübersicht

    Produktübersicht Eigenschaften Artikelnummer 6ES7531-7PF00-0AB0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls AI 8xU/R/RTD/TC HF Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...
  • Seite 12 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: ● 9 potenzialgetrennte Analogeingänge ● Messarten einstellbar je Kanal: – Spannung – Widerstand – Thermowiderstand (RTD) – Thermoelement (TC) incl. externe Kompensation über CH 8 (Referenzkanal) ● Auflösung 16 bit inkl. Vorzeichen ●...
  • Seite 13 ● Einspeiseelement ● Beschriftungsstreifen ● U-Verbinder ● Universelle Frontklappe Weitere Komponenten Folgende Komponente ist separat bestellbar: Frontstecker inkl. Potenzialbrücken und Kabelbinder Weitere Informationen zum Zubehör finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...

  • Seite 14: Funktionen

    Produktübersicht 2.2 Funktionen Funktionen 2.2.1 Skalierbarer Messbereich Einleitung Der skalierbare Messbereich steht für die Temperaturmessbereiche von Thermowiderstand (RTD) Standard und Thermoelement (TC) zur Verfügung. Die Messbereiche für Spannung, Widerstand und Thermowiderstand Klima werden nicht unterstützt. Funktion Der skalierbare Messbereich ist ein begrenzter Ausschnitt eines vom Modul unterstützten Messbereichs.

  • Seite 15: Beispiele

    Produktübersicht 2.2 Funktionen Regeln ● Der Messbereichsmittelpunkt muss im Nennbereich des zu Grunde liegenden Messbereichs liegen. Er wird in ganzen Zahlen angegeben. ● Der skalierbare Messbereich wird symmetrisch um den Messbereichsmittelpunkt aufgespannt. Abhängig von der Auflösung ergeben sich verschiedene Wertebereiche. ●...
  • Seite 16 Produktübersicht 2.2 Funktionen Das folgende Beispiel zeigt den skalierten Messbereich mit 3 Nachkommastellen für einen Widerstandsthermometer Pt 100 Standard. Bei dem skalierten Messbereich mit 3 Nachkommastellen liegt der Messwert zwischen - 32,512 K und +32,511 K um den Messbereichsmittelpunkt. Im Bild ist der Messbereichsmittelpunkt bei 300 °C eingezeichnet.
  • Seite 17 Produktübersicht 2.2 Funktionen Das folgende Beispiel zeigt den skalierten Messbereich mit 2 Nachkommastellen für einen Widerstandsthermometer Pt 100 Standard. Bei dem skalierten Messbereich mit 2 Nachkommastellen liegt der Messwert zwischen - 325,12 K und +325,11 K um den Messbereichsmittelpunkt. Im Bild ist der Messbereichsmittelpunkt bei 850 °C eingezeichnet.

  • Seite 18: Projektierung

    Produktübersicht 2.2 Funktionen 2.2.2 Projektierung Voraussetzung ● Firmware-Version ab V1.1.0 des Modul. ● Auswahl eines gültigen Temperaturmessbereichs. Projektierung Die Funktion wird über den Parameter "Skalierbarer Messbereich" aktiviert. Die folgende Abbildung zeigt ein Beispiel für die Projektierung: Bild 2-5 Projektierung für den skalierbaren Messbereich Verweis Weitere Informationen zur Projektierung finden Sie in der Online Hilfe von STEP 7.

  • Seite 19: Anschließen

    In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls und verschiedene Anschlussmöglichkeiten. Informationen zum Frontstecker verdrahten, Leitungsschirm herstellen, etc., finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792) im Kapitel Anschließen. Zusätzliche Informationen zur Kompensation der Vergleichsstellentemperatur finden Sie im Funktionshandbuch Analogwertverarbeitung (http://support.automation.siemens.com/WW/view/de/67989094), den Aufbau eines Datensatzes im Kapitel Aufbau des Datensatzes für Dynamische Referenztemperatur...

  • Seite 20: Anschlussbelegung Für Das Einspeiseelement

    Anschließen Anschlussbelegung für das Einspeiseelement Das Einspeiseelement wird auf den Frontstecker gesteckt und dient zur Versorgung des Analogmoduls. Dazu müssen Sie die Versorgungsspannung an Klemme 41 (L+) und Klemme 44 (M) anschließen. Nutzen Sie die Klemme 42 (L+) und Klemme 43 (M), um bei Bedarf das Potenzial zum nächsten Modul weiterzuschleifen.

  • Seite 21: Prinzipschaltbild Und Anschlussbelegung Für Spannungsmessung

    Anschließen Prinzipschaltbild und Anschlussbelegung für Spannungsmessung Das folgende Bild zeigt beispielhaft die Anschlussbelegung für Spannungsmessung. ① Analog-Digital-Umsetzer (ADU) Kanal bzw. 9 x Kanalstatus (grün/rot) ② Potenzialtrennung LED Statusanzeige (grün) ③ Rückwandbusanschaltung ERROR LED Fehleranzeige (rot) ④ Versorgungsspannung über Einspeiseelement LED für Versorgungsspannung (grün) ⑤...

  • Seite 22: Anschluss: 2-, 3- Und 4-Leiteranschluss Von Widerstandsgebern Oder Thermowiderständen (Rtd)

    Anschließen Anschluss: 2-, 3- und 4-Leiteranschluss von Widerstandsgebern oder Thermowiderständen (RTD) Das folgende Bild zeigt beispielhaft die Anschlussbelegung für 2-, 3- und 4-Leiteranschluss von Widerstandsgebern oder Thermowiderständen. ① 4-Leiteranschluss Kanal bzw. 9 x Kanalstatus (grün/rot) ② 3-Leiteranschluss LED Statusanzeige (grün) ③...
  • Seite 23 Anschließen Anschluss: Ungeerdete Thermoelemente für externe/interne Kompensation und Anschluss eines Widerstandsthermometers (RTD) am Kanal 8 (CH8) bzw. Referenzkanal. Das folgende Bild zeigt beispielhaft die Anschlussbelegung von ungeerdeten Thermoelementen für externe bzw. interne Kompensation und den Anschluss eines Widerstandsthermometers (RTD) am Referenzkanal. ①...

  • Seite 24: Anschluss: Geerdete Thermoelemente Für Interne Kompensation

    Anschließen Anschluss: Geerdete Thermoelemente für interne Kompensation Das folgende Bild zeigt beispielhaft die Anschlussbelegung von geerdeten Thermoelementen für interne Kompensation. ① Anschluss Thermoelement (geerdet) für interne Kompensation Kanal bzw. 9 x Kanalstatus (grün/rot) ② Analog-Digital-Umsetzer (ADU) LED Statusanzeige (grün) ③ Potenzialtrennung ERROR LED Fehleranzeige (rot)

  • Seite 25: Parameter/Adressraum

    Parameter/Adressraum Messarten und Messbereiche Einleitung Das Modul hat als Voreinstellung die Messart Thermowiderstand RTD (4-Leiteranschluss) und den Messbereich Pt100 Standard. Wenn Sie eine andere Messart bzw. Messbereich verwenden wollen, müssen Sie das Modul mit STEP 7 umparametrieren. Die Messbereiche für Thermowiderstände/Thermoelemente nach dem GOST Standard bestimmen Sie über den Temperaturkoeffizienten.
  • Seite 26 Parameter/Adressraum 4.1 Messarten und Messbereiche Messart Messbereich Analogwertdarstellung Thermowiderstand RTD Pt10 Standard/Klima (2-Leiteranschluss) Pt50 Standard/Klima (3-Leiteranschluss) Pt100 Standard/Klima (4-Leiteranschluss) Pt200 Standard/Klima Pt500 Standard/Klima Pt1000 Standard/Klima Ni10 Standard/Klima Ni100 Standard/Klima Ni120 Standard/Klima Ni200 Standard/Klima Ni500 Standard/Klima Ni1000 Standard/Klima LG-Ni1000 Standard/Klima Cu10 Standard/Klima Cu50 Standard/Klima Cu100 Standard/Klima Thermoelement TC...

  • Seite 27: Einsatz Von Ptc-Widerständen

    Parameter/Adressraum 4.1 Messarten und Messbereiche Einsatz von PTC-Widerständen PTC-Widerstände eignen sich für die Temperaturüberwachung elektrischer Geräte wie z. B. Motoren, Antriebe und Transformatoren. Verwenden Sie PTC-Widerstände vom Typ A (Kaltleiter) nach DIN/VDE 0660, Teil 302 und gehen dabei wie folgt vor: 1.
  • Seite 28 Parameter/Adressraum 4.1 Messarten und Messbereiche Das unten stehende Diagramm zeigt den Temperaturverlauf und die dazugehörenden Schaltpunkte. Bild 4-2 Temperaturverlauf und die dazugehörenden Schaltpunkte Messwerterfassung mit PTC-Widerständen Bei Fehlern (wie z. B. Versorgungsspannung L+ fehlt), bei denen keine Messwerterfassung mit PTC-Widerständen möglich ist, melden die entsprechenden Kanäle (EB x/EB x+1) Überlauf (7FFF ).

  • Seite 29: Parameter

    Parameter/Adressraum 4.2 Parameter Parameter Parameter des AI 8xU/R/RTD/TC HF In der Regel ist das AI 8xU/R/RTD/TC HF bereits im Hardwarekatalog von STEP 7 (TIA Portal) integriert. In diesem Fall überprüft STEP 7 (TIA Portal) die parametrierten Eigenschaften während der Projektierung auf Plausibilität. Sie können das Modul jedoch auch mit Hilfe einer GSD-Datei und der Projektiersoftware eines beliebigen Anbieters parametrieren.
  • Seite 30 Parameter/Adressraum 4.2 Parameter Parameter Wertebereich Voreinstellung Wirkungsbereich mit Projektierungs- parametrie- Software z. B. STEP 7 (TIA Portal) ren im RUN Integriert im Hard- GSD-Datei ware-Katalog PROFIBUS DP STEP 7 (TIA Por- tal) ab V12 oder GSD-Datei PROFINET IO Messen Siehe Kapitel Messarten Thermowider- Kanal Kanal...
  • Seite 31 Parameter/Adressraum 4.2 Parameter Parameter Wertebereich Voreinstellung Wirkungsbereich mit Projektierungs- parametrie- Software z. B. STEP 7 (TIA Portal) ren im RUN Integriert im Hard- GSD-Datei ware-Katalog PROFIBUS DP STEP 7 (TIA Por- tal) ab V12 oder GSD-Datei PROFINET IO Interne Ver- Kanal Modul Vergleichsstelle für...

  • Seite 32: Erklärung Der Parameter

    Parameter/Adressraum 4.3 Erklärung der Parameter Erklärung der Parameter Fehlende Versorgungsspannung L+ Freigabe der Diagnose, bei fehlender oder zu geringer Versorgungsspannung L+. Überlauf Freigabe der Diagnose, wenn der Messwert den Übersteuerungsbereich überschreitet. Unterlauf Freigabe der Diagnose, wenn der Messwert den Untersteuerungsbereich unterschreitet oder bei Spannungsmessbereichen ±...

  • Seite 33: Vergleichsstelle Für Tc

    Parameter/Adressraum 4.3 Erklärung der Parameter Glättung Die einzelnen Messwerte werden mittels Filterung geglättet. Die Glättung ist in 4 Stufen einstellbar. Glättungszeit = Anzahl der Modulzyklen (k) x Zykluszeit des Moduls. Das folgende Bild zeigt, nach wie vielen Modulzyklen der geglättete Analogwert zu annähernd 100 % anliegt, in Abhängigkeit der eingestellten Glättung.

  • Seite 34: Skalierbarer Messbereich

    Parameter/Adressraum 4.3 Erklärung der Parameter Prozessalarm 1 bzw. 2 Freigabe eines Prozessalarms, wenn die obere Grenze 1 bzw. 2 überschritten oder die untere Grenze 1 bzw. 2 unterschritten wird. Untere Grenze 1 bzw. 2 Legen Sie die Schwelle fest, bei deren Unterschreitung der Prozessalarm 1 bzw. 2 ausgelöst wird.

  • Seite 35: Adressraum

    Parameter/Adressraum 4.4 Adressraum Adressraum Das Modul kann in STEP 7 unterschiedlich konfiguriert werden, siehe nachfolgende Tabelle. Je nach Konfiguration werden zusätzliche/unterschiedliche Adressen im Prozessabbild der Eingänge belegt. Konfigurationsmöglichkeiten des AI 8xU/R/RTD/TC HF Das Modul können Sie mit STEP 7 (TIA Portal) oder mit GSD-Datei projektieren. Wenn Sie das Modul über GSD-Datei projektieren, dann finden Sie die Konfigurationen unter verschiedenen Kurzbezeichnungen/Modulnamen.
  • Seite 36 Parameter/Adressraum 4.4 Adressraum Adressraum des AI 8xU/R/RTD/TC HF und AI 8xU/R/RTD/TC HF QI Das folgende Bild zeigt die Belegung des Adressraums bei der Konfiguration als 9-kanaliges Modul. Für das Modul können Sie die Anfangsadresse frei vergeben. Die Adressen der Kanäle ergeben sich aus der Anfangsadresse. "EB x"...
  • Seite 37 Parameter/Adressraum 4.4 Adressraum Adressraum bei Konfiguration als 9 x 1-kanaliges AI 8xU/R/RTD/TC HF S und AI 8xU/R/RTD/TC HF S QI Bei der Konfiguration als 9 x 1-kanaliges Modul werden die Kanäle des Moduls in mehrere Submodule aufgeteilt. Diese Submodule können beim Einsatz des Moduls in einem Shared Device unterschiedlichen IO-Controllern zugewiesen werden.
  • Seite 38 Parameter/Adressraum 4.4 Adressraum Adressraum bei Konfiguration als 1 x 9-kanaliges AI 8xU/R/RTD/TC HF MSI Bei der Konfiguration 1 x 9-kanaliges Modul (Modulinternes Shared Input, MSI) werden die Kanäle 0 bis 8 des Moduls in bis zu 4 Submodule kopiert. Die Kanäle 0 bis 8 sind dann mit identischen Eingangswerten in verschiedenen Submodulen vorhanden.
  • Seite 39 Parameter/Adressraum 4.4 Adressraum Das folgende Bild zeigt die Belegung des Adressraums mit Submodul 1 und 2. Bild 4-6 Adressraum bei Konfiguration als 1 x 9-kanaliges AI 8xU/R/RTD/TC HF MSI mit Wertstatus Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...
  • Seite 40 Parameter/Adressraum 4.4 Adressraum Das folgende Bild zeigt die Belegung des Adressraums mit Submodul 3 und 4. Bild 4-7 Adressraum bei Konfiguration als 1 x 9-kanaliges AI 8xU/R/RTD/TC HF MSI mit Wertstatus Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...
  • Seite 41 Parameter/Adressraum 4.4 Adressraum Verweis Informationen zur Funktionalität Shared Input/Output (MSI/MSO) finden Sie im Funktionshandbuch PROFINET mit STEP 7 V13 (https://support.industry.siemens.com/cs/ww/de/view/49948856) im Kapitel Modulinternes Shared Input/Output (MSI/MSO). Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...

  • Seite 42: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des AI 8xU/R/RTD/TC HF. Bild 5-1 LED-Anzeigen des Moduls AI 8xU/R/RTD/TC HF Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...

  • Seite 43: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 46). LED RUN und ERROR Tabelle 5- 1 Status- und Fehleranzeigen RUN und ERROR LEDs Bedeutung Abhilfe...

  • Seite 44: Alarme

    Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das Analogeingabemodul AI 8xU/R/RTD/TC HF unterstützt Diagnose- und Prozessalarme. Detaillierte Informationen zum Ereignis erhalten Sie im Fehler-Organisationsbaustein mit der Anweisung "RALRM" (Alarmzusatzinfo lesen) und in der Online-Hilfe von STEP 7. Diagnosealarm Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: ●...

  • Seite 45: Aufbau Der Alarmzusatzinfo

    Alarme/Diagnosemeldungen 5.2 Alarme Verhalten bei gleichzeitigem Erreichen der Grenzwerte 1 und 2 Werden die beiden oberen Grenzen 1 und 2 gleichzeitig erreicht, dann meldet das Modul immer zuerst den Prozessalarm für die obere Grenze 1. Der projektierte Wert für die obere Grenze 2 ist ohne Belang.

  • Seite 46: Diagnosemeldungen

    Alarme/Diagnosemeldungen 5.3 Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die ERROR-LED. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Wenn das Modul dezentral mit PROFIBUS DP in einem ET 200MP System betrieben wird, dann haben Sie die Möglichkeit, Diagnosedaten mit der Anweisung RDREC bzw.

  • Seite 47: Technische Daten

    Technische Daten Technische Daten des AI 8xU/R/RTD/TC HF 6ES7531-7PF00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung AI 8xU/R/RTD/TC HF HW-Funktionsstand FS01 Firmware-Version V1.1.0 FW-Update möglich • Produktfunktion I&M-Daten Ja; I&M0 bis I&M3 Messbereich skalierbar Messwerte skalierbar Nein Messbereichsanpassung Nein Engineering mit STEP 7 TIA Portal projektierbar/integriert ab Ver- V14 / - sion STEP 7 projektierbar/integriert ab Version...
  • Seite 48 Technische Daten 6ES7531-7PF00-0AB0 Analogeingaben Anzahl Analogeingänge 8; plus einen zusätzlichen RTD (Referenz-) Kanal 8; plus einen zusätzlichen RTD (Referenz-) Kanal bei Spannungsmessung • 8; plus einen zusätzlichen RTD (Referenz-) Kanal bei Widerstands- • /Widerstandthermometermessung 8; plus einen zusätzlichen RTD (Referenz-) Kanal bei Thermoelementmessung •...
  • Seite 49 Technische Daten 6ES7531-7PF00-0AB0 Eingangsbereiche (Nennwerte), Wider- standsthermometer Cu 10 Ja; Standard / Klima Eingangswiderstand (Cu 10) 10 MΩ Cu 10 nach GOST Ja; Standard / Klima Eingangswiderstand (Cu 10 nach GOST) 10 MΩ Cu 50 Ja; Standard / Klima Eingangswiderstand (Cu 50) 10 MΩ...
  • Seite 50 Technische Daten 6ES7531-7PF00-0AB0 Pt 50 Ja; Standard / Klima Eingangswiderstand (Pt 50) 10 MΩ Pt 50 nach GOST Ja; Standard / Klima Eingangswiderstand (Pt 50 nach GOST) 10 MΩ Pt 100 Ja; Standard / Klima Eingangswiderstand (Pt 100) 10 MΩ Pt 100 nach GOST Ja;...
  • Seite 51 Technische Daten 6ES7531-7PF00-0AB0 Analogwertbildung für die Eingänge Integrations- und Wandlungszeit/Auflösung pro Kanal Auflösung mit Übersteuerungsbereich (Bit inklusi- 16 bit ve Vorzeichen), max. Integrationszeit parametrierbar Integrationszeit (ms) Fast Mode: 2,5 / 16,67 / 20 / 100 ms; Standard Mode: 7,5 / 50 / 60 / 300 ms Grundwandlungszeit inklusive Integrationszeit Fast Mode: 4 / 18 / 22 / 102 ms;...
  • Seite 52 Technische Daten 6ES7531-7PF00-0AB0 Gebrauchsfehlergrenze im gesamten Tempera- turbereich Spannung, bezogen auf Eingangsbereich, (+/-) 0,1 % Widerstand, bezogen auf Eingangsbereich, (+/-) 0,1 % Widerstandsthermometer, bezogen auf Eingangs- Cuxxx Standard: ±0,5 K, Cuxxx Klima: ±0,5 K, bereich, (+/-) Ptxxx Standard: ±1 K, Ptxxx Klima: ±0,5 K, Nixxx Standard: ±0,5 K, Nixxx Klima: ±0,3 K Thermoelement, bezogen auf Eingangsbereich, Typ B: >...

  • Seite 53: Weiterführende Informationen

    Bei der R/RTD Dreileitermessung erfolgt die Leitungskompensation abwechselnd zur Mes- sung. Für einen Messwert sind somit zwei Bau- gruppenzyklen notwendig. Weiterführende Informationen Wie Sie die Zykluszeit des Moduls berechnen, finden Sie anhand eines Beispiels im Internet (https://support.industry.siemens.com/cs/ww/de/view/109037127). Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...

  • Seite 54: Maßbild

    Maßbild In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, Schalträumen usw., berücksichtigen. Bild A-1 Maßbild des Moduls AI 8xU/R/RTD/TC HF Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...
  • Seite 55 Maßbild Bild A-2 Maßbild des Moduls AI 8xU/R/RTD/TC HF in Seitenansicht mit geöffneter Frontklappe Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...

  • Seite 56: Parameterdatensätze

    Parameterdatensätze Parametrierung und Aufbau der Parameterdatensätze Die Datensätze des Moduls haben einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei ist zu beachten, dass die Einstellungen einiger Parameter voneinander abhängig sind.

  • Seite 57: Ausgangsparameter Status

    Diagnosedatensätze 0 und 1. Weitere Informationen finden Sie im Gerätehandbuch zum Interfacemodul PROFIBUS-DP, Kapitel Alarme im Internet (http://support.automation.siemens.com/WW/view/de/78324181). Zuordnung Datensatz und Kanal Bei der Konfiguration 1 x 9-kanalig stehen die Parameter in den Datensätzen 0 bis 9 und im Datensatz 9 und sind wie folgt zugeordnet: ●...

  • Seite 58: Aufbau Eines Datensatzes

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Aufbau eines Datensatzes Das folgende Bild zeigt Ihnen exemplarisch den Aufbau von Datensatz 0 für Kanal 0. Für die Kanäle 1 bis 8 ist der Aufbau identisch. Die Werte in Byte 0 und Byte 1 sind fest und dürfen nicht verändert werden.
  • Seite 59 Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Bild B-2 Aufbau von Datensatz 0: Byte 6 bis 9 Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...
  • Seite 60 Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Bild B-3 Aufbau von Datensatz 0: Byte 10 bis 27 Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...

  • Seite 61: Kodierungen Für Messarten

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Kodierungen für Messarten Die folgende Tabelle enthält alle Messarten des Analogeingabemoduls mit ihren Kodierungen. Diese Kodierungen müssen Sie in das Byte 2 des Datensatzes für den entsprechenden Kanal eintragen (siehe Bild Aufbau von Datensatz 0: Byte 7 bis 27). Tabelle B- 2 Kodierung für Messart Messart Kodierung...
  • Seite 62 Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Thermowiderstand Pt100 Klima 0000 0000 Ni100 Klima 0000 0001 Pt100 Standard 0000 0010 Ni100 Standard 0000 0011 Pt500 Standard 0000 0100 Pt1000 Standard 0000 0101 Ni1000 Standard 0000 0110 Pt200 Klima 0000 0111 Pt500 Klima 0000 1000 Pt1000 Klima...

  • Seite 63: Kodierungen Für Temperaturkoeffizienten

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Kodierungen für Temperaturkoeffizienten Die folgende Tabelle enthält alle Temperaturkoeffizienten zur Temperaturmessung der Thermowiderstände mit ihren Kodierungen. Diese Kodierungen müssen Sie in das Byte 4 von Datensatz 0, 2, 4, 6 und 8 (siehe Bild Aufbau von Datensatz 0: Byte 0 bis 6) eintragen. Tabelle B- 4 Kodierung für Temperaturkoeffizient Temperaturkoeffizient Kodierung...

  • Seite 64: Grenzwerte Für Prozessalarme

    Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Grenzwerte für Prozessalarme Die einstellbaren Werte für Prozessalarme (oberer/unterer Grenzwert) müssen im Nennbereich und Über-/ Untersteuerungsbereich des jeweiligen Messbereichs liegen. Die folgenden Tabellen enthalten die zulässigen Grenzen für Prozessalarme. Die Grenzen sind abhängig von der gewählten Messart und dem gewählten Messbereich. Tabelle B- 6 Grenzwerte für Spannung und Widerstand Spannung Widerstand...
  • Seite 65 Parameterdatensätze B.1 Parametrierung und Aufbau der Parameterdatensätze Tabelle B- 10 Grenzwerte für Thermowiderstand Pt xxx Standard und Pt xxx Klima Thermowiderstand Pt xxx Standard Pt xxx Klima (0.003851, 0.003902, 0.003910, (0.003851, 0.003902, 0.003916, 0.003916, 0.003920) 0.003910, 0.003920) °C °F °C °F 9999 18319...

  • Seite 66: Aufbau Des Datensatzes Für Dynamische Referenztemperatur

    Parameterdatensätze B.2 Aufbau des Datensatzes für Dynamische Referenztemperatur Aufbau des Datensatzes für Dynamische Referenztemperatur Mit der Anweisung WRREC wird die Vergleichsstellentemperatur über den Datensatz 192 bis Datensatz 200 an das Modul übertragen. Die Beschreibung der Anweisung WRREC finden Sie in der Online-Hilfe von STEP 7. Wenn Sie für den Parameter "Vergleichsstelle"...

  • Seite 67: Zulässige Werte Für Die Temperaturkompensation

    -22900 bis 31100 A68C bis 797C Kelvin (Klima) 12820 bis 32760 3214 bis 7FF8 Weitere Informationen Weitere Informationen zur Kompensation der Vergleichsstellentemperatur über Datensatz finden Sie im Internet im Funktionshandbuch Analogwertverarbeitung (https://support.industry.siemens.com/cs/ww/de/view/67989094). Analogeingabemodul AI 8xU/R/RTD/TC HF (6ES7531-7PF00-0AB0) Gerätehandbuch, 09/2016, A5E36647686-AB...

  • Seite 68: Aufbau Von Datensatz 235 Für Skalierbaren Messbereich

    Parameterdatensätze B.3 Aufbau von Datensatz 235 für Skalierbaren Messbereich Aufbau von Datensatz 235 für Skalierbaren Messbereich Auswertung im Anwenderprogramm Im Anwenderprogramm können Sie über den Datensatz 235 den Status und die Grenzen des skalierbaren Messbereichs, die sich durch das Erreichen von Unterlauf / Überlauf ergeben können, auswerten.
  • Seite 69 Parameterdatensätze B.3 Aufbau von Datensatz 235 für Skalierbaren Messbereich Kopfinformation Das folgende Bild zeigt den Aufbau der Kopfinformation. Bild B-6 Aufbau Kopfinformation Datensatz 235 Parameter Das folgende Bild zeigt den Aufbau der Parameter. Wenn das entsprechende Bit auf "1" gesetzt ist, dann ist der Parameter aktiviert. * x = 2 + (Kanalnummer x 8) Bild B-7 Aufbau Datensatz 235 - Kanalparameter Byte x bis x+7...

  • Seite 70: Beschreibung Der Parameter Aus Datensatz 235

    Parameterdatensätze B.3 Aufbau von Datensatz 235 für Skalierbaren Messbereich Beschreibung der Parameter aus Datensatz 235 Tabelle B- 16 Beschreibung der Parameter aus Datensatz 235 Parameter Beschreibung Skalierbarer Messbereich aktiv 1 = Funktion für diesen Kanal aktiv. Clipping 1 = Skalierbarer Messbereich am Überlauf / Unterlauf des zugrunde liegenden Messbereichs abgeschnitten.

  • Seite 71: Analogwertdarstellung

    Analogwertdarstellung Einleitung In diesem Anhang sind die Analogwerte für alle Messbereiche dargestellt, die Sie mit dem Analogmodul AI 8xU/R/RTD/TC HF nutzen können. Messwertauflösung Jeder Analogwert wird linksbündig in die Variablen eingetragen. Die mit "x" gekennzeichneten Bits werden auf "0" gesetzt. Hinweis Diese Auflösung gilt nicht für Temperaturwerte.

  • Seite 72: Darstellung Der Eingabebereiche

    Analogwertdarstellung C.1 Darstellung der Eingabebereiche Darstellung der Eingabebereiche In den folgenden Tabellen finden Sie die digitalisierte Darstellung der Eingabebereiche, getrennt nach bipolaren und unipolaren Eingabebereichen. Die Auflösung beträgt 16 bit. Tabelle C- 2 Bipolare Eingabebereiche Wert dez. Messwert in % Datenwort Bereich 32767 >117,589...

  • Seite 73: Analogwertdarstellung In Spannungsmessbereichen

    Analogwertdarstellung C.2 Analogwertdarstellung in Spannungsmessbereichen Analogwertdarstellung in Spannungsmessbereichen In den folgenden Tabellen finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Spannungsmessbereiche. Tabelle C- 4 Spannungsmessbereiche ±25 mV und ±1 V, Werte Spannungsmessbereich Bereich dez. hex. ±25 mV ±1 V 32767 7FFF >29,4 mV...

  • Seite 74: Analogwertdarstellung Für Widerstandsgeber/Thermowiderstände

    Analogwertdarstellung C.3 Analogwertdarstellung für Widerstandsgeber/Thermowiderstände Analogwertdarstellung für Widerstandsgeber/Thermowiderstände C.3.1 Widerstandsgeber 150, 300, 600, 6000 Ohm In der folgenden Tabelle finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Widerstandsgeberbereiche Tabelle C- 6 Widerstandsgeber von 150 Ω, 300 Ω, 600 Ω und 6000 Ω Werte Widerstandsgeberbereich dez.

  • Seite 75: Thermowiderstand Ni 10, 100, 120, 200, 500, 1000, Lg-Ni 1000 Standard

    Analogwertdarstellung C.3 Analogwertdarstellung für Widerstandsgeber/Thermowiderstände Thermowiderstand Pt x0 und Pt x0 GOST Klima Tabelle C- 8 Thermowiderstand Pt x0 Standard (0,003851, 0,003916, 0,003902, 0,003920) und Pt x0 GOST Klima (0,003910) Pt x0 Klima in °C Einheiten Pt x0 Klima in °F Einheiten Bereich (1 digit = 0,01 °C)

  • Seite 76: Thermowiderstand Ni 10, 100, 120, 200, 500, 1000, Lg-Ni 1000 Klima

    Analogwertdarstellung C.3 Analogwertdarstellung für Widerstandsgeber/Thermowiderstände C.3.4 Thermowiderstand Ni 10, 100, 120, 200, 500, 1000, LG-Ni 1000 Klima In der folgenden Tabelle finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der möglichen Thermowiderstandsbereiche. Tabelle C- 10 Thermowiderstand Ni x0 und LG-Ni 1000 Klima (0,00500, 0,006180, 0,006720) und Ni x0 GOST Klima (0,006170) Ni x0 Klima Einheiten...

  • Seite 77: Thermowiderstand Cu 10, 50, 100 Standard/Klima/Gost

    Analogwertdarstellung C.3 Analogwertdarstellung für Widerstandsgeber/Thermowiderstände C.3.6 Thermowiderstand Cu 10, 50, 100 Standard/Klima/GOST Thermowiderstand Cu 10, 50, 100 Standard (0,00427) Tabelle C- 12 Thermowiderstand Cu 10, 50, 100 Standard (0,00427) Cu 10 Stan- Einheiten Cu 10 Einheiten Cu 10 Einheiten Bereich dard Standard Standard...
  • Seite 78 Analogwertdarstellung C.3 Analogwertdarstellung für Widerstandsgeber/Thermowiderstände Thermowiderstand Cu 10, 50, 100 GOST Standard (0,00428) Tabelle C- 14 Thermowiderstand Cu 10, 50, 100 GOST Standard (0,00428) Cu x0 Einheiten Cu x0 Einheiten Cu x0 Einheiten Bereich Standard Standard Standard dez. hex. dez. hex.

  • Seite 79: Analogwertdarstellung Für Thermoelemente

    Analogwertdarstellung C.4 Analogwertdarstellung für Thermoelemente Analogwertdarstellung für Thermoelemente In der folgenden Tabelle finden Sie die dezimalen und hexadezimalen Werte (Kodierungen) der einsetzbaren Thermoelemente. Tabelle C- 16 Thermoelement Typ B Typ B Werte Typ B Werte Typ B Werte Bereich in °C in °F in K dez.
  • Seite 80 Analogwertdarstellung C.4 Analogwertdarstellung für Thermoelemente Tabelle C- 18 Thermoelement Typ E Typ E Werte Typ E Werte Typ E Werte Bereich in °C in °F in K dez. hex. dez. hex. dez. hex. > 1200,0 32767 7FFF > 2192,0 32767 7FFF >...
  • Seite 81 Analogwertdarstellung C.4 Analogwertdarstellung für Thermoelemente Tabelle C- 21 Thermoelement Typ N Typ N Werte Typ N Werte Typ N Werte Bereich in °C in °F in K dez. hex. dez. hex. dez. hex. > 1550,0 32767 7FFF > 2822,0 32767 7FFF >...
  • Seite 82 Analogwertdarstellung C.4 Analogwertdarstellung für Thermoelemente Tabelle C- 24 Thermoelement Typ TXK/XKL GOST Werte Werte Werte Bereich TXK /XKL TXK /XKL TXK/XKL dez. hex. dez. hex. dez. hex. in °C in °F in K > 1050,0 32767 7FFF > 1922,0 32767 7FFF >...
