Arbeiten mit dem PWM- -Ausgang (Impulsdauermodulation)
Die Funktion Impulsdauermodulation bietet Ihnen eine feste Zykluszeit mit variabler relativer
Einschaltdauer. Der PWM--Ausgang läuft nach dem Start kontinuierlich mit der angegebenen
Frequenz (Zykluszeit). Die Impulsdauer wird nach Bedarf verändert, um die gewünschte
Steuerung zu erzielen. Das Betriebsspiel kann als Prozentsatz der Zykluszeit oder als Zeitwert
entsprechend der Impulsdauer angegeben werden. Die Impulsdauer kann zwischen 0 % (keine
Impulsausgabe, immer aus) und 100 % (keine Impulsausgabe, immer ein) liegen (siehe Bild 9-1).
Weil der PWM--Ausgang zwischen 0 % und 100 %
liegen kann, bietet er einen digitalen Ausgang, der
in vielerlei Hinsicht einem Analogausgang gleicht.
Der PWM--Ausgang kann z.B. zur Steuerung der
Drehzahl eines Motors vom Stillstand bis zur vollen
Drehzahl dienen oder er kann dafür eingesetzt
werden die Position eines Ventils von geschlossen werden, die Position eines Ventils von geschlossen
bis vollständig geöffnet zu steuern.
Konfigurieren des PWM- -Ausgangs
Zum Konfigurieren einer der integrierten Ausgänge für die PWM--Steuerung arbeiten Sie im
Positionier--Assistenten. Zum Aufrufen des Positionier--Assistenten klicken Sie in der
Navigationsleiste auf das Symbol für Werkzeuge und dann doppelklicken Sie auf das Symbol des
Positionier--Assistenten, oder Sie wählen den Menübefehl Extras > Positionier- -Assistent (siehe
Bild 9-2).
1. Wählen Sie die Option zum
Konfigurieren der integrierten
PTO/PWM--Funktion des S7--200
Zielsystems.
2. Wählen Sie den Ausgang A0.0
oder A0.1, den Sie als
PWM--Ausgang konfigurieren
möchten.
3. Wählen Sie dann im
aufklappbaren Listenfeld die
Impulsdauermodulation (PWM),
wählen Sie die Zeitbasis
Mikrosekunden oder Millisekunden
und geben Sie die Zykluszeit an. d b
4. Wählen Sie "Fertigstellen", um den
Assistenten zu beenden.
Der Assistent erzeugt eine Operation, mit der Sie das Betriebsspiel des PWM--Ausgangs steuern
können.
Si di Z kl i
Bewegungssteuerung im offenen
Zykluszeit
Impulsdauer

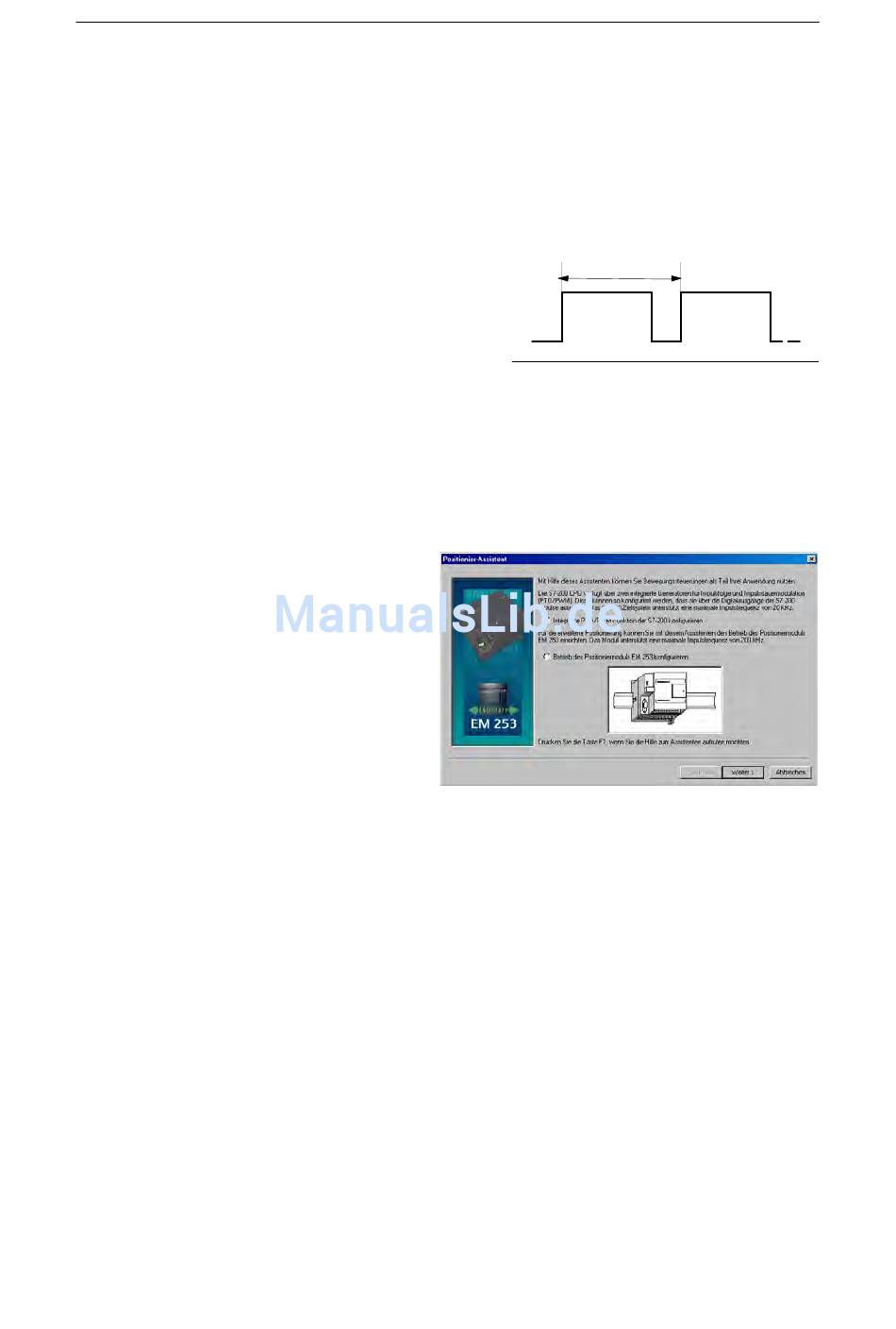

Bild 9-1 Impulsdauermodulation (PWM)
Bild 9-2 Konfigurieren des PWM- -Ausgangs
Kapitel 9
Impulsdauer
269
