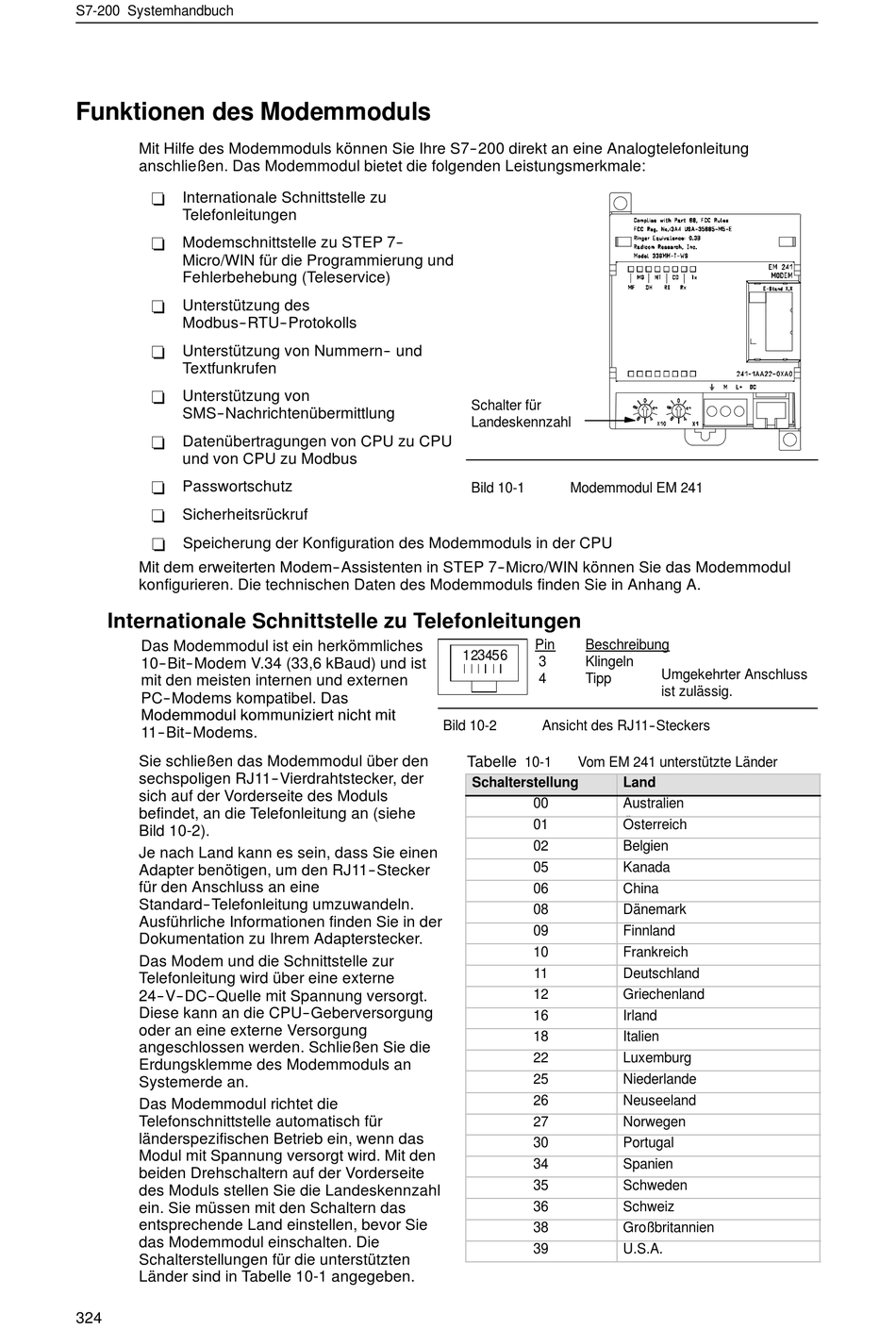

Funktionen des Modemmoduls

Mit Hilfe des Modemmoduls können Sie Ihre S7--200 direkt an eine Analogtelefonleitung
anschließen. Das Modemmodul bietet die folgenden Leistungsmerkmale:
Internationale Schnittstelle zu
-
Telefonleitungen
Modemschnittstelle zu STEP 7--
-
Micro/WIN für die Programmierung und
Fehlerbehebung (Teleservice)
Unterstützung des
-
Modbus--RTU--Protokolls
Unterstützung von Nummern-- und
-
Textfunkrufen
Unterstützung von
-
SMS--Nachrichtenübermittlung
Datenübertragungen von CPU zu CPU
-
und von CPU zu Modbus
Passwortschutz
-
Sicherheitsrückruf
-
Speicherung der Konfiguration des Modemmoduls in der CPU
-
Mit dem erweiterten Modem--Assistenten in STEP 7--Micro/WIN können Sie das Modemmodul
konfigurieren. Die technischen Daten des Modemmoduls finden Sie in Anhang A.
Internationale Schnittstelle zu Telefonleitungen
Das Modemmodul ist ein herkömmliches
10--Bit--Modem V.34 (33,6 kBaud) und ist
mit den meisten internen und externen
PC--Modems kompatibel. Das
Modemmodul kommuniziert nicht mit Modemmodul kommuniziert nicht mit
11--Bit--Modems.
Sie schließen das Modemmodul über den
sechspoligen RJ11--Vierdrahtstecker, der
sich auf der Vorderseite des Moduls
befindet, an die Telefonleitung an (siehe
Bild 10-2).
Je nach Land kann es sein, dass Sie einen
Adapter benötigen, um den RJ11--Stecker
für den Anschluss an eine
Standard--Telefonleitung umzuwandeln.
Ausführliche Informationen finden Sie in der
Dokumentation zu Ihrem Adapterstecker.
Das Modem und die Schnittstelle zur
Telefonleitung wird über eine externe
24--V--DC--Quelle mit Spannung versorgt.
Diese kann an die CPU--Geberversorgung
oder an eine externe Versorgung
angeschlossen werden. Schließen Sie die
Erdungsklemme des Modemmoduls an
Systemerde an.
Das Modemmodul richtet die
Telefonschnittstelle automatisch für
länderspezifischen Betrieb ein, wenn das
Modul mit Spannung versorgt wird. Mit den
beiden Drehschaltern auf der Vorderseite
des Moduls stellen Sie die Landeskennzahl
ein. Sie müssen mit den Schaltern das
entsprechende Land einstellen, bevor Sie
das Modemmodul einschalten. Die
Schalterstellungen für die unterstützten
Länder sind in Tabelle 10-1 angegeben.
324
Schalter für
Landeskennzahl
Bild 10-1 Modemmodul EM 241
Pin Beschreibung
123456
3 Klingeln
4 Tipp
Bild 10-2 Ansicht des RJ11- -Steckers
Tabelle
10-1 Vom EM 241 unterstützte Länder
Schalterstellung
00
01
02
05
06
08
09
10
11
12
16
18
22
25
26
27
30
34
35
36
38
39
Umgekehrter Anschluss
ist zulässig.
Land
Australien
Österreich
Belgien
Kanada
China
Dänemark
Finnland
Frankreich
Deutschland
Griechenland
Irland
Italien
Luxemburg
Niederlande
Neuseeland
Norwegen
Portugal
Spanien
Schweden
Schweiz
Großbritannien
U.S.A.
