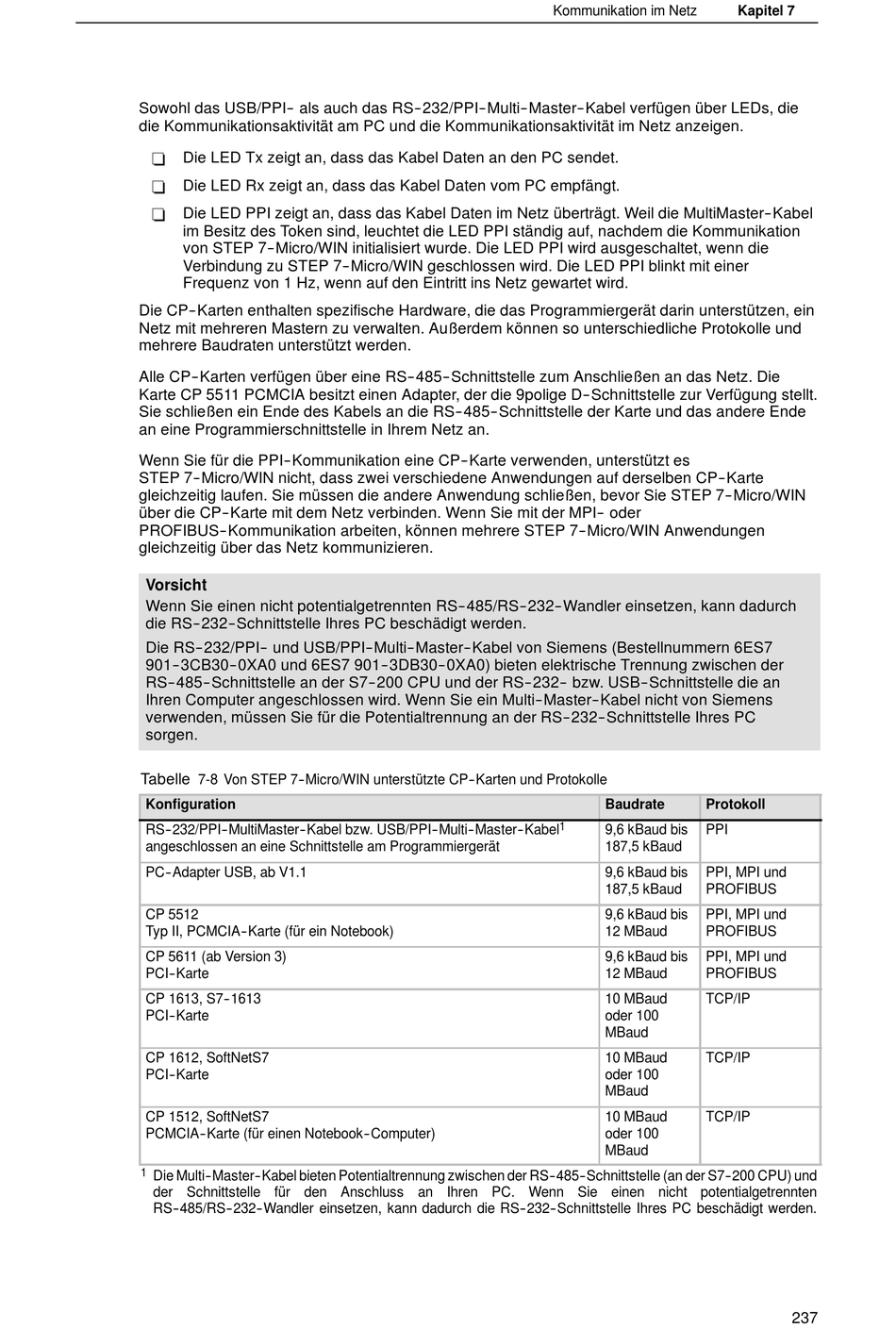

Siemens SIMATIC S7-200 Handbuch Seite 251

Sowohl das USB/PPI-- als auch das RS--232/PPI--Multi--Master--Kabel verfügen über LEDs, die
die Kommunikationsaktivität am PC und die Kommunikationsaktivität im Netz anzeigen.
Die LED Tx zeigt an, dass das Kabel Daten an den PC sendet.
-
Die LED Rx zeigt an, dass das Kabel Daten vom PC empfängt.
-
Die LED PPI zeigt an, dass das Kabel Daten im Netz überträgt. Weil die MultiMaster--Kabel
-
im Besitz des Token sind, leuchtet die LED PPI ständig auf, nachdem die Kommunikation
von STEP 7--Micro/WIN initialisiert wurde. Die LED PPI wird ausgeschaltet, wenn die
Verbindung zu STEP 7--Micro/WIN geschlossen wird. Die LED PPI blinkt mit einer
Frequenz von 1 Hz, wenn auf den Eintritt ins Netz gewartet wird.
Die CP--Karten enthalten spezifische Hardware, die das Programmiergerät darin unterstützen, ein
Netz mit mehreren Mastern zu verwalten. Außerdem können so unterschiedliche Protokolle und
mehrere Baudraten unterstützt werden.
Alle CP--Karten verfügen über eine RS--485--Schnittstelle zum Anschließen an das Netz. Die
Karte CP 5511 PCMCIA besitzt einen Adapter, der die 9polige D--Schnittstelle zur Verfügung stellt.
Sie schließen ein Ende des Kabels an die RS--485--Schnittstelle der Karte und das andere Ende
an eine Programmierschnittstelle in Ihrem Netz an.
Wenn Sie für die PPI--Kommunikation eine CP--Karte verwenden, unterstützt es
STEP 7--Micro/WIN nicht, dass zwei verschiedene Anwendungen auf derselben CP--Karte
gleichzeitig laufen. Sie müssen die andere Anwendung schließen, bevor Sie STEP 7--Micro/WIN
über die CP--Karte mit dem Netz verbinden. Wenn Sie mit der MPI-- oder
PROFIBUS--Kommunikation arbeiten, können mehrere STEP 7--Micro/WIN Anwendungen
gleichzeitig über das Netz kommunizieren.
Vorsicht
Wenn Sie einen nicht potentialgetrennten RS--485/RS--232--Wandler einsetzen, kann dadurch
die RS--232--Schnittstelle Ihres PC beschädigt werden.
Die RS--232/PPI-- und USB/PPI--Multi--Master--Kabel von Siemens (Bestellnummern 6ES7
901--3CB30--0XA0 und 6ES7 901--3DB30--0XA0) bieten elektrische Trennung zwischen der
RS--485--Schnittstelle an der S7--200 CPU und der RS--232-- bzw. USB--Schnittstelle die an
Ihren Computer angeschlossen wird. Wenn Sie ein Multi--Master--Kabel nicht von Siemens
verwenden, müssen Sie für die Potentialtrennung an der RS--232--Schnittstelle Ihres PC
sorgen.
Tabelle
7-8 Von STEP 7- -Micro/WIN unterstützte CP- -Karten und Protokolle
Konfiguration
RS- -232/PPI- -MultiMaster- -Kabel bzw. USB/PPI- -Multi- -Master- -Kabel
angeschlossen an eine Schnittstelle am Programmiergerät
PC- -Adapter USB, ab V1.1
CP 5512
Typ II, PCMCIA- -Karte (für ein Notebook)
CP 5611 (ab Version 3)
PCI- -Karte
CP 1613, S7- -1613
PCI- -Karte
CP 1612, SoftNetS7
PCI- -Karte
CP 1512, SoftNetS7
PCMCIA- -Karte (für einen Notebook- -Computer)
1
Die Multi- -Master- -Kabel bieten Potentialtrennung zwischen der RS- -485- -Schnittstelle (an der S7- -200 CPU) und
der Schnittstelle für den Anschluss an Ihren PC. Wenn Sie einen nicht potentialgetrennten
RS- -485/RS- -232- -Wandler einsetzen, kann dadurch die RS- -232- -Schnittstelle Ihres PC beschädigt werden.
Kommunikation im Netz
Baudrate Protokoll
1
9,6 kBaud bis PPI
187,5 kBaud
9,6 kBaud bis PPI, MPI und
187,5 kBaud PROFIBUS
9,6 kBaud bis PPI, MPI und
12 MBaud PROFIBUS
9,6 kBaud bis PPI, MPI und
12 MBaud PROFIBUS
10 MBaud TCP/IP
oder 100
MBaud
10 MBaud TCP/IP
oder 100
MBaud
10 MBaud TCP/IP
oder 100
MBaud
