S7-200 Systemhandbuch
Beispiele für Netzkonfigurationen nur mit S7- - 200 Geräten
PPI- -Netze mit einem Master
Um ein einfaches Netz mit einem Master
aufzubauen, werden das Programmiergerät und die
S7--200 CPU entweder über ein
PPI--Multi--Master--Kabel oder über eine CP--Karte
(Kommunikationsprozessor), die im
Programmiergerät gesteckt ist, miteinander
verbunden.

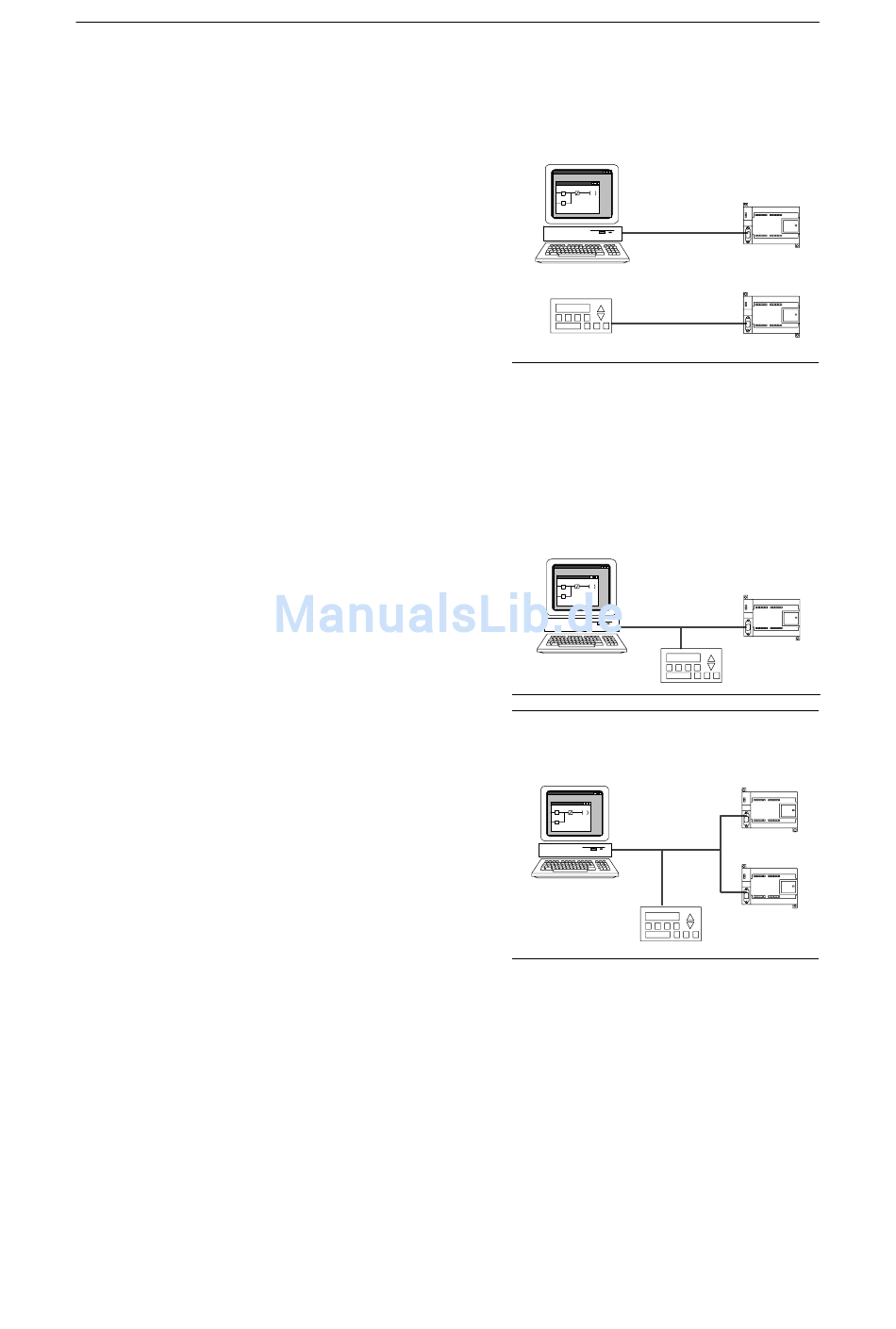

Im Beispielnetz oben in Bild 7-10 ist das
Programmiergerät (STEP 7--Micro/WIN) der Master
im Netz. Im Beispielnetz unten in Bild 7-10 ist ein
HMI--Gerät (z.B. ein TD 200, TP oder OP) der
Master im Netz. Master im Netz.
In beiden Beispielen ist die S7--200 CPU ein Slave,
der auf Anforderungen vom Master reagiert.
In einem PPI--Netz mit einem Master richten Sie STEP 7--Micro/WIN für das PPI--Protokoll ein:
Deaktivieren Sie die Kontrollkästchen "Multi--Master--Netz" und "PPI Advanced".
PPI- -Netz mit mehreren Mastern
Bild 7-11 zeigt ein Beispiel für ein Netz mit mehreren
Mastern und einem Slave. Das Programmiergerät
(STEP 7--Micro/WIN) verwendet entweder eine
CP--Karte oder ein PPI--Multi--Master--Kabel.
STEP 7--Micro/WIN und das HMI--Gerät nutzen das
Netz gemeinsam.
STEP 7--Micro/WIN und das HMI--Gerät sind beide
Master und müssen getrennte Netzadressen
besitzen. Wird das PPI Multi Master Kabel besitzen. Wird das PPI--Multi--Master--Kabel
verwendet, ist das Kabel ein Master und es nutzt
die von STEP 7--Micro/WIN zur Verfügung gestellte
Netzadresse. Die S7--200 CPU ist ein Slave.
Bild 7-12 zeigt ein PPI--Netz mit mehreren Mastern,
die mit mehreren Slaves kommunizieren. In diesem
Beispiel können STEP 7--Micro/WIN und das
HMI--Gerät beide Daten von einem beliebigen
S7--200 CPU--Slave anfordern. STEP 7--Micro/WIN
und das HMI--Gerät nutzen das Netz gemeinsam.
Alle Geräte (Master und Slaves) haben
verschiedene Netzadressen. Wird das
PPI--Multi--Master--Kabel verwendet, ist das Kabel
ein Master und es nutzt die von STEP 7--Micro/WIN ein Master und es nutzt die von STEP 7--Micro/WIN
zur Verfügung gestellte Netzadresse. Die S7--200
CPUs sind Slaves.
In einem Netz mit mehreren Mastern und einem oder mehreren Slaves richten Sie
STEP 7--Micro/WIN für die Verwendung des PPI--Protokolls ein und aktivieren die Kontroll--
kästchen "Multi--Master--Netz" und "PPI Advanced". Bei Verwendung eines PPI--Multi--Master--
Kabels werden die Kontrollkästchen "Multi--Master--Netz" und "PPI Advanced" ignoriert.
228
STEP 7- -Micro/WIN
HMI (z.B. TD 200)
Bild 7-10 PPI- -Netz mit einem Master
STEP 7- -Micro/WIN
Bild 7-11 Mehrere Master mit einem Slave
STEP 7- -Micro/WIN
HMI
Bild 7-12 Mehrere Master und mehrere
Slaves
S7- -200
S7- -200
S7- -200
HMI
S7- -200
S7- -200
