Bei Anschluss an ein Modem:
Stellen Sie den Modus PPI/frei programmierbare Kommunikation ein (Schalter 5=0).
-
Stellen Sie die Baudrate ein (Schalter 1, 2 und 3).
-
Stellen Sie 'Entfernt' ein (Schalter 6=1). Die Einstellung 'Entfernt' ist die gleiche Einstellung
-
wie DTE beim PC/PPI--Kabel.
Stellen Sie 10 Bit oder 11 Bit ein (Schalter 7). Diese Einstellung muss der Einstellung für die
-
Anzahl der Bits pro Zeichen Ihres Modems entsprechen.
Verwendung des S7- -200 RS- -232/PPI- -MultiMaster- -Kabels mit STEP 7- -Micro/WIN
3.2 Service Pack 4 (oder höher)
Bei direktem Anschluss an den PC:
Stellen Sie den PPI--Modus ein (Schalter 5=1).
-
Stellen Sie 'Lokal' ein (Schalter 6=0).
-
Stellen Sie den 11--Bit--Modus ein (Schalter 7=0).
-
Bei Anschluss an ein Modem:
Stellen Sie den PPI--Modus ein (Schalter 5=1).
-
Stellen Sie 'Entfernt' ein (Schalter 6=1).
-
Stellen Sie den 11--Bit--Modus ein (Schalter 7=0).
-
Tipp
Alle anderen Schalter außer den oben angegebenen sind im PPI--Modus nicht relevant.

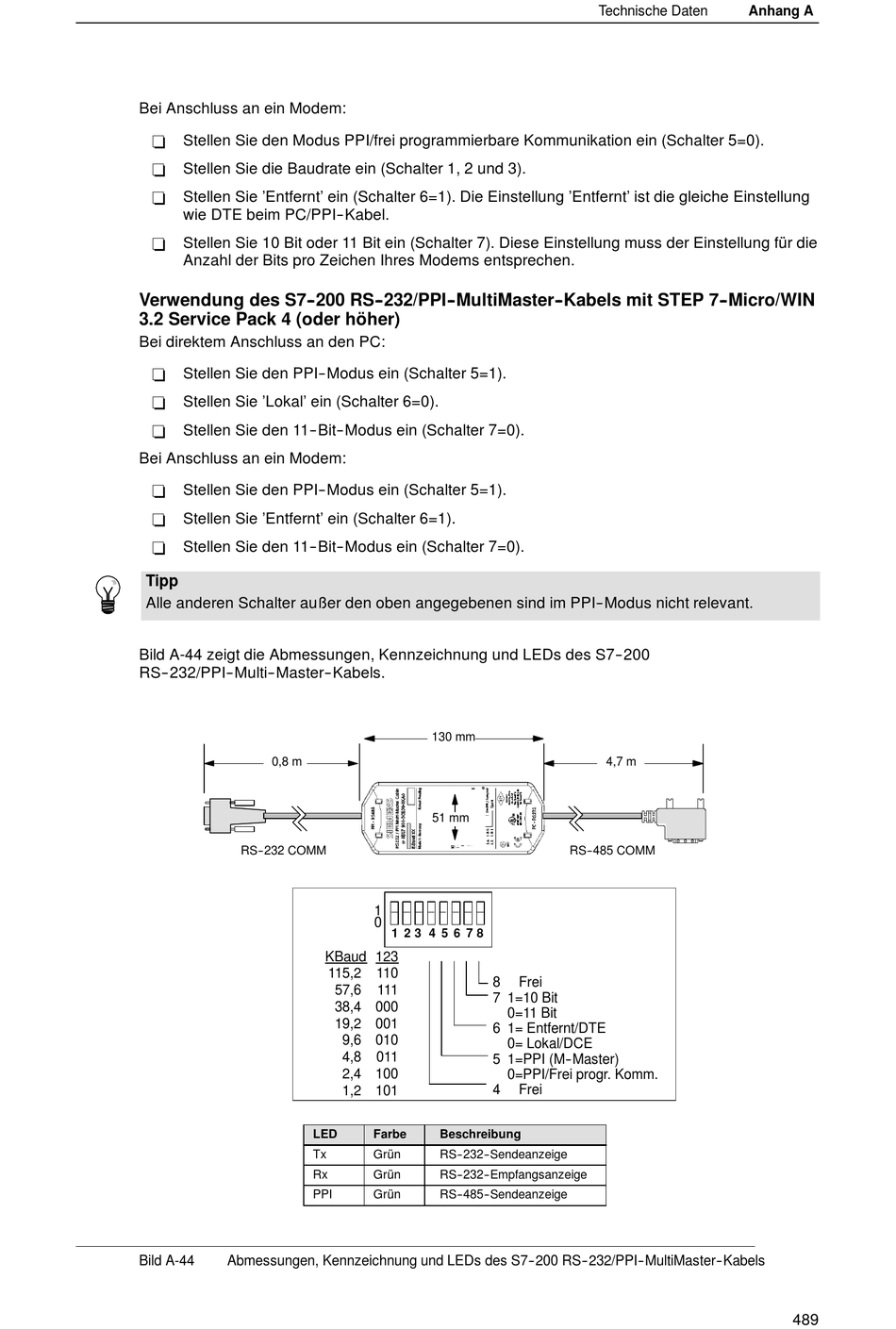

Bild A-44 zeigt die Abmessungen, Kennzeichnung und LEDs des S7--200
RS--232/PPI--Multi--Master--Kabels.
0,8 m
RS--232 COMM
Bild A-44 Abmessungen, Kennzeichnung und LEDs des S7- -200 RS- -232/PPI- -MultiMaster- -Kabels
130 mm
51 mm
1
0
1 2 3 4 5 6 7 8 8
KBaud 123
115,2 110
57,6 111
38,4 000
19,2 001
9,6 010
4,8 011
2,4 100
1,2 101
LED Farbe Beschreibung
Tx Grün RS--232--Sendeanzeige
Rx Grün RS--232--Empfangsanzeige
PPI Grün RS--485--Sendeanzeige
Technische Daten
4,7 m
RS--485 COMM
8 Frei
7 1=10 Bit
0=11 Bit
6 1= Entfernt/DTE
0= Lokal/DCE
5 1=PPI (M- -Master)
0=PPI/Frei progr. Komm.
4 Frei
Anhang A
489
