Kalibrierung der Eingänge
Die Kalibrierung wirkt sich auf die Verstärkung der Instrumente aus, die auf den Analog--
Multiplexer folgen (siehe Schaltbild der Eingänge für das EM 231 in Bild A-17 und für das EM 235
in Bild A-19). Deshalb wirkt sich die Kalibrierung auf alle Eingangskanäle aus. Abweichungen in
den Komponentenwerten der einzelnen Eingangskreise, die dem Analog--Multiplexer
vorgeschaltet sind, verursachen auch nach der Kalibrierung geringfügige Unterschiede in den
gelesenen Werten zwischen den Kanälen, die an das gleiche Eingangssignal angeschlossen
sind.
Um die technischen Daten einzuhalten, sollten Sie die Analogeingabefilter für alle Eingänge des
Moduls aktivieren. Bilden Sie den Mittelwert aus mindestens 64 abgefragten Werten.
Zum Kalibrieren eines Eingangs gehen Sie folgendermaßen vor:
1. Schalten Sie die Spannungsversorgung für das Modul aus. Wählen Sie den gewünschten
Eingangsbereich.
2. Schalten Sie die Spannungsversorgung für die CPU und das Modul ein. Warten Sie ca. 15
Minuten, damit sich das Modul stabilisieren kann.
3. Legen Sie mittels eines Spannungs oder Stromgebers an einem der Eingänge ein
Nullsignal an.
4. Lesen Sie den Wert, der von dem entsprechenden Eingangskanal an die CPU übermittelt
wird.
5. Stellen Sie mit dem Versatzpotentiometer den Wert Null bzw. den gewünschten digitalen
Datenwert ein.
6. Legen Sie an einem Eingang den Wert des Vollausschlags an. Lesen Sie den Wert aus,
den die CPU empfangen hat.
7. Stellen Sie mit dem Verstärkungspotentiometer den Wert 32000 bzw. den gewünschten
digitalen Datenwert ein.
8. Wiederholen Sie die Kalibrierung von Versatz und Verstärkung nach Bedarf.

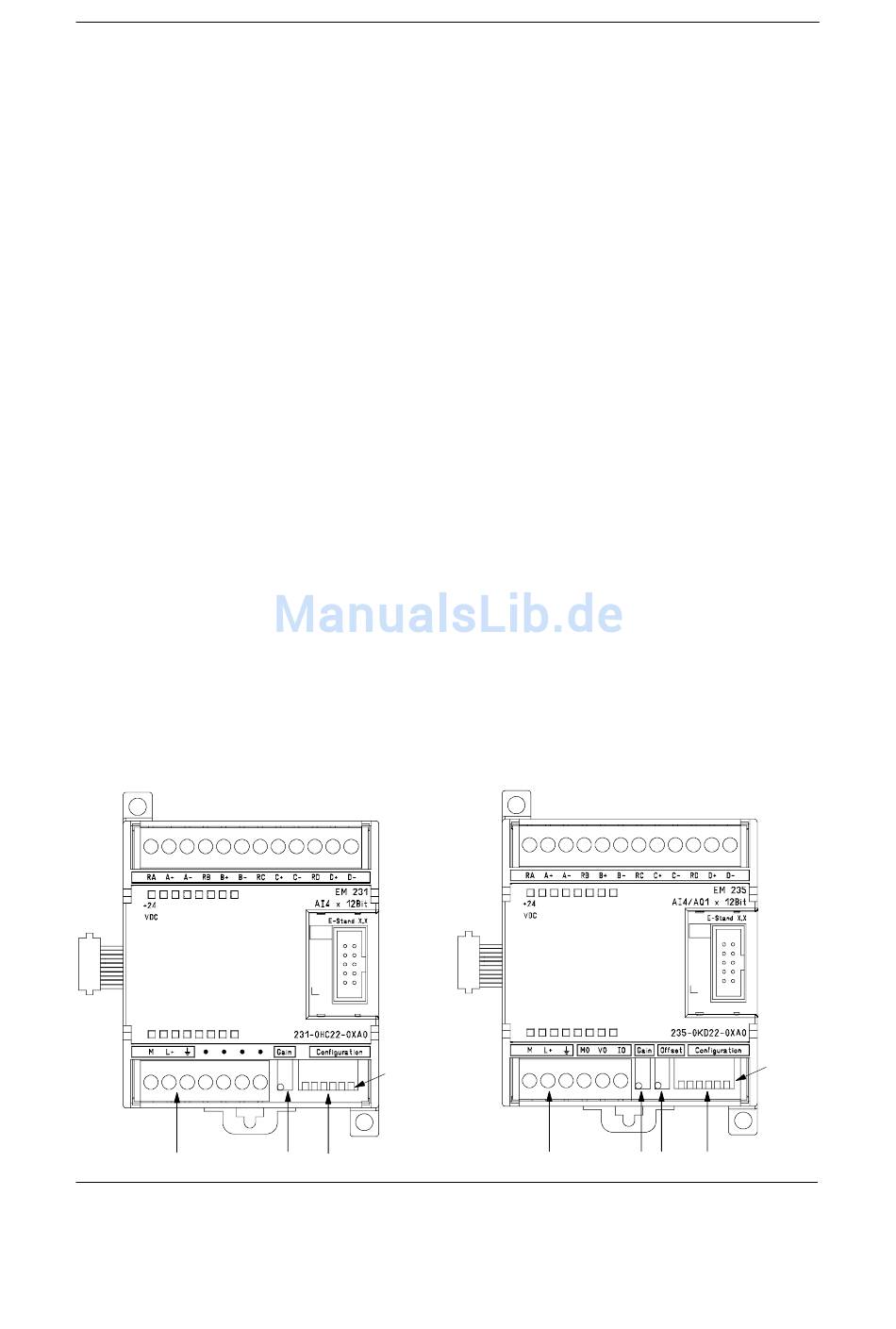

Kalibrierung und Konfiguration beim EM 231 und EM 235

Das Kalibrierpotentiometer und die DIP--Schalter für die Konfiguration befinden sich auf der
rechten Seite des unteren Klemmenblocks des Moduls (siehe Bild A-15).
EM 231
Fester Klemmenblock Verstärkung Konfiguration
Bild A-15 Kalibrierungspotentiometer und DIP- -Konfigurationsschalter beim EM 231 und EM 235
↑ein
↓aus
Fester
Klemmenblock
Technische Daten
EM 235
Verstärkung
Versatz Konfiguration
Anhang A
↑ein
↓aus
