S7-200 Systemhandbuch

Definieren von Rezepten

Rezepte erstellen Sie im Rezept--Assistenten, den Sie mit dem Menübefehl Extras >
Rezept- -Assistent aufrufen. Das erste Dialogfeld ist eine Einleitung. Hier definieren Sie die
grundlegenden Operationen des Rezept--Assistenten. Wählen Sie die Schaltfläche "Weiter", um
Ihre Rezepte zu konfigurieren.
Zum Erstellen einer Rezeptdefinition
gehen Sie folgendermaßen vor (siehe
Bild 13-2).
1. Geben Sie die Feldnamen für die
Rezeptdefinition ein. Jeder Name
wird zu einem Symbol in Ihrem
Projekt, wie zuvor definiert.
2. Wählen Sie im aufklappbaren
Listenfeld einen Datentyp aus.
3. Geben Sie für jeden Namen einen
voreingestellten Wert und einen
Kommentar ein. Alle neuen
Rezepte, die in dieser Definition
angegeben werden, beginnen mit
diesen voreingestellten Werten.
4. 4. Wählen Sie Weiter , um in dieser Wählen Sie "Weiter", um in dieser
Rezeptdefinition Rezepte zu
erstellen und zu bearbeiten.
Sie können beliebig viele Reihen nutzen, um alle Datenfelder im Rezept zu definieren. Sie können
bis zu vier verschiedene Rezeptdefinitionen anlegen. Die Anzahl der Rezepte je Definition ist nur
durch den verfügbaren Speicherplatz im Speichermodul begrenzt.

Erstellen und Bearbeiten von Rezepten

Im Dialogfeld zum Erstellen und Bearbeiten von Rezepten können Sie einzelne Rezepte erstellen
und Werte für diese Rezepte eingeben. Jede bearbeitbare Spalte stellt ein eindeutiges Rezept
dar.
Rezepte können durch Wählen der Schaltfläche "Neu" erstellt werden. Jedes Rezept wird mit den
voreingestellten Werten initialisiert, die Sie beim Anlegen der Rezeptdefinition eingegeben haben.
Sie können Rezepte auch über das Kontextmenü der rechten Maustaste durch Kopieren und
Einfügen vorhandener Rezepte erstellen. Dadurch werden neue Spalten links von der aktuellen
Position des Cursors einschließlich Kommentarfeld eingefügt.
Jedes neue Rezept erhält einen Standardnamen, der einen Verweis auf die Rezeptdefinition und
die Rezeptnummer enthält. Dieser Name hat das Format DEFx_RCPy.
Zum Erstellen und Bearbeiten von
Rezepten gehen Sie folgendermaßen
vor (siehe Bild 13-3).
1. Wählen Sie die Schaltfläche
"Weiter", um das Dialogfeld zum
Erstellen und Bearbeiten von
Rezepten aufzurufen.
2. Wählen Sie die Schaltfläche "Neu",
um ggf. ein neues Rezept
einzufügen.
3. Benennen Sie den
Standardnamen des Rezepts in
den gewünschten Namen um.
4. Ändern Sie bei Bedarf die Werte in
den Rezept Datensätzen. den Rezept--Datensätzen.
5. Bestätigen Sie mit "OK".
386

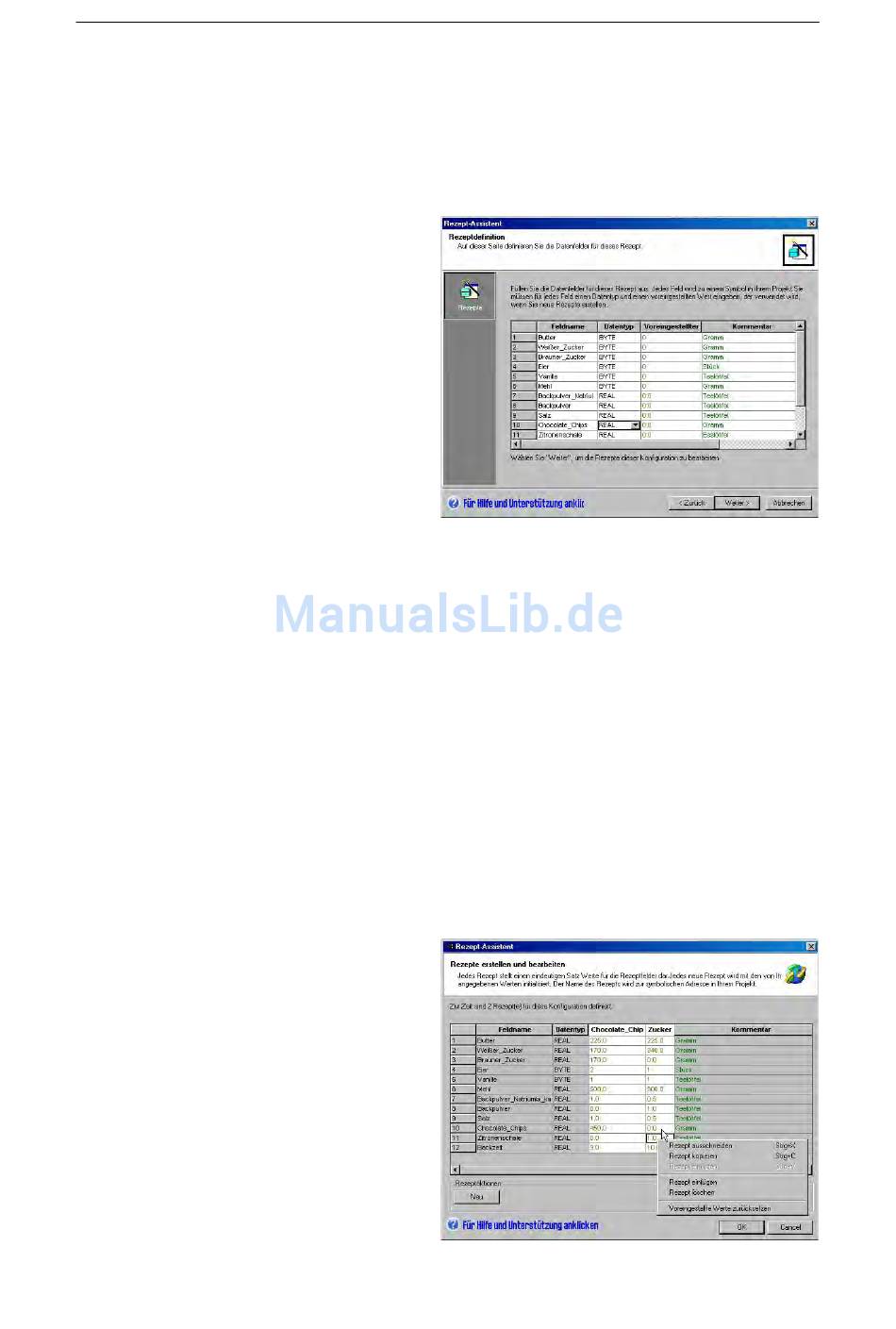

Bild 13-2 Definieren von Rezepten
Bild 13-3 Erstellen und Bearbeiten von Rezepten
