4.21.3 Feinfraktion Einklappen
HINWEIS!
Transportsicherung der Feinfraktion
Band wird hydraulisch hinter einen Anschlag bewegt und die Aufgabetrichtertür muss
geöffnet sein.
Einklappen der Feinfraktion über das Touchdisplay:
1. Schalten Sie die Maschine in den Transportmodus.
2. Öffnen Sie die Aufgabetrichtertür mit der Hakenstange vollständig.
3. Klappen Sie den oberen Teil der Feinfraktion mit der Taste: „Einklappen der
Feinfraktion oben" um 1/3 ein.
4. Klappen Sie anschließend den unteren Teil mit der Taste: „Einklappen der
Feinfraktion unten" vollständig ein.
5. Senken Sie nun den oberen Teil der Feinfraktion mit der Taste: „Einklappen der
Feinfraktion oben" vollständig ein (nach unten in die Transportsicherung) und
prüfen Sie den ordnungsgemäßen Sitz der Sicherung
Tasten für die Bewegung der Feinfraktion:
Einklappen der Feinfraktion oben
4.22 Mittelfraktion
4.22.1 Mittelfraktion Transportsicherung
An dem Band der Mittelfraktion befindet sich eine Transportsicherung, welche ein
ungewolltes Ausklappen beim Transport verhindert. Je nach gewählter Ausstattung
kann zwischen einem kurzen oder langen Band gewählt werden. Das lange Band
besitzt eine Knickstelle und wird mittels Hydraulikzylinder gesichert. Das Aus- und
Einklappen der langen Mittelfraktion erfolgt in einer bestimmten Reihenfolge. Dabei
wird der obere Bandabschnitt in die im Bild dargestellte Arretierung bewegt. Bei
falscher Bedienung der Siebmaschine kann diese beschädigt werden

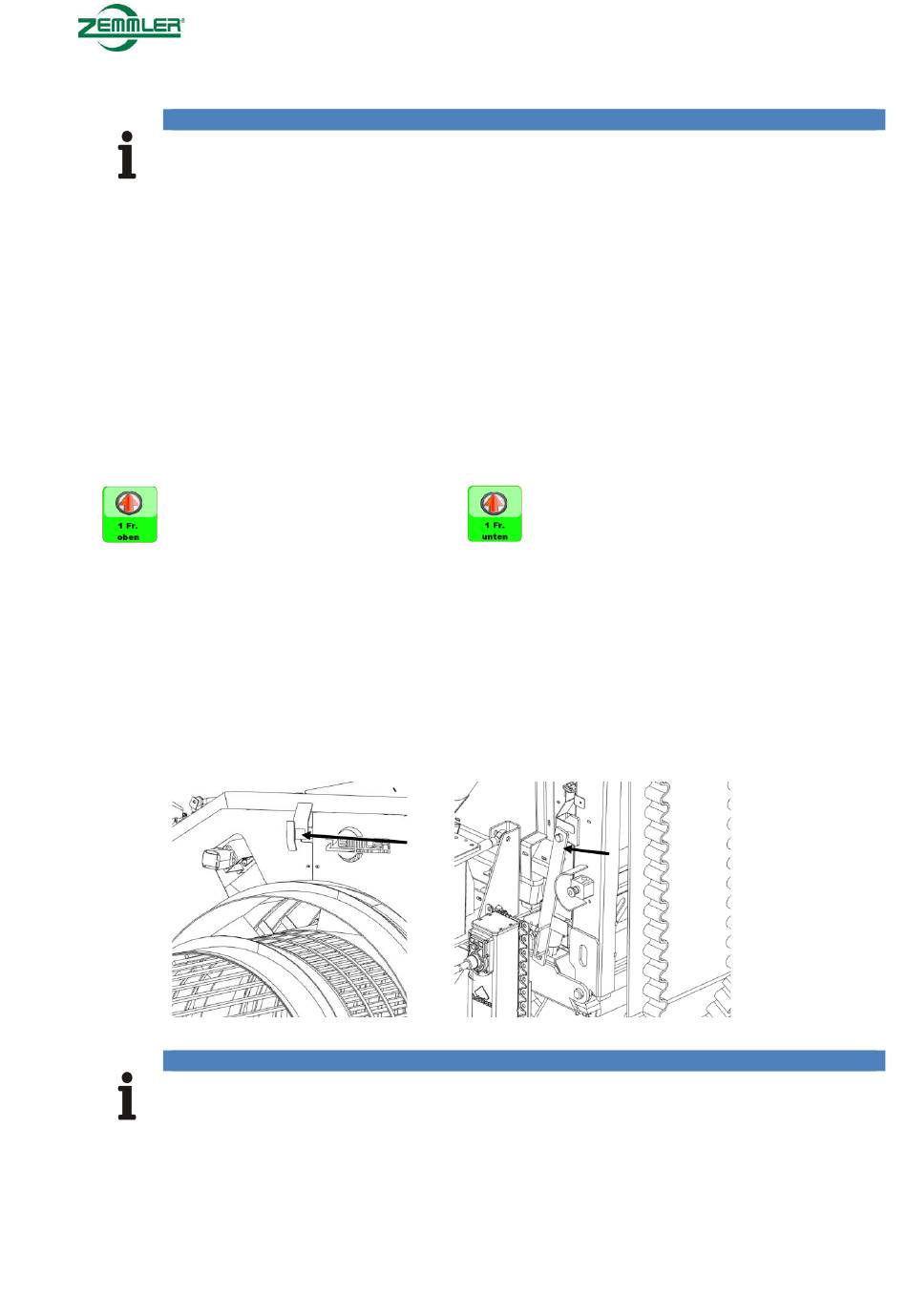

Abbildung 58:Transportsicherung lange Mittelfraktion (l.) kurze Mittelfraktion (r.)
HINWEIS!
Ausklappen kurze Mittelfraktion
Vor dem Ausklappen der kurzen Mittelfraktion müssen die Transportsicherungen
händisch entfernt werden. Die Siebmaschine kann sonst beschädigt werden.
