Öffnen der Motorraumtüren
1. Motorraumtür aufschließen
2. Schlüssel gegen die Federkraft verdrehen und gleichzeitig den Kunststoffgriff
ziehen.
3. Griff um 90 Grad verdrehen
4. Tür aufziehen
5. Tür bis zum spürbaren Einrasten der Sicherheitsarretierung bewegen
6. Die zweite Motorraumtür wird wie auf den Bildern dargestellt entriegelt.
Schließen der Motorraumtüren
1. Zum Schließen der Tür, die beweglich gelagerte Stange mit der Hand nach
oben drücken. Bei Schwergängigkeit, die Tür mit der anderen Hand entlasten.
2. Erste Tür Schließen und wie auf den nachfolgenden Bildern dargestellt
verriegeln.
3. Zweite Tür schließen.
4. Griff Drehen und bis zum spürbaren Einrasten drücken.

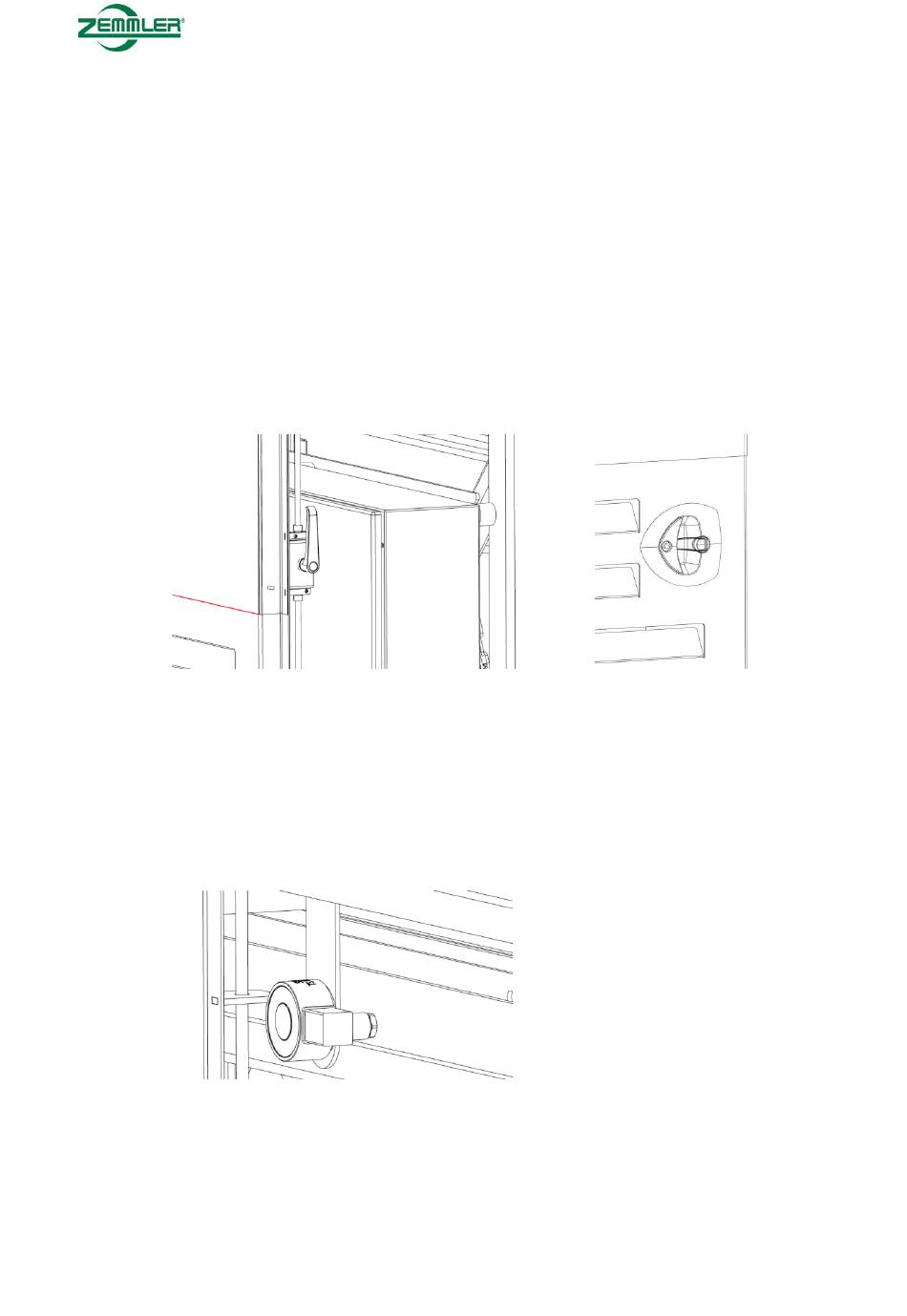

Abbildung 48: Verriegelung zweite Motorraumtür
Elektromagnete der Türsicherung
An der Maschine befinden sich an den Motorraumtüren Elektromagnete zur Sicherung.
Magnet und Gegenstück befinden sich mit etwas Abstand hinter den Motorraumtüren.
Ein direktes Berühren der Elektromagnete im Lastzustand ist deshalb ausgeschlossen.
Der Magnet zieht nur an, wenn über die induktiven Sensoren eine geschlossene Tür
erkannt wurde und die Maschine im Betrieb ist. Wird die Stromversorgung beendet
oder die Maschine ausgeschalten, verliert der Magnet seine Anziehungskraft.
Abbildung 49: Elektromagnet
