ZEMMLER MULTI SCREEN MS 4200 Betriebsanleitung Seite 61

Kühlwassertemperatur
Die Angabe der Kühlwasser-
temperatur erfolgt in C°. Sie
wird je nach Menü als
Zahlenwert oder auch im
Zeigerdiagramm dargestellt.
Batterie
Darstellung der
Batteriespannung in Volt.
Service fällig
Ende Wartungsintervall,
Wartung ist fällig
Anzeige Regeneration Motor
Motor bereitet eine
Regeneration vor. Dabei wird
die Drehzahl deutlich erhöht.
Leuchten die Lampen für SCR-
Fehler und Rußpartikelfilter
zusätzlich auf, befindet sich
der Motor im
Regenerationsmodus.
Motorsymbol
Dieses Symbol stellt die
Motorlast in Prozent dar.
Schwere Motorstörung
Es liegt ein schwerwiegender
Motorfehler vor. In diesem Fall
wird der Motor ausgeschalten.
Anzeige SCR-Fehler
Fehler in der Abgas-
aufbereitung. Die Abkürzung
SCR steht für selektive
katalytische Reduktion und ist
für die Reduzierung von
Stickoxiden verantwortlich.

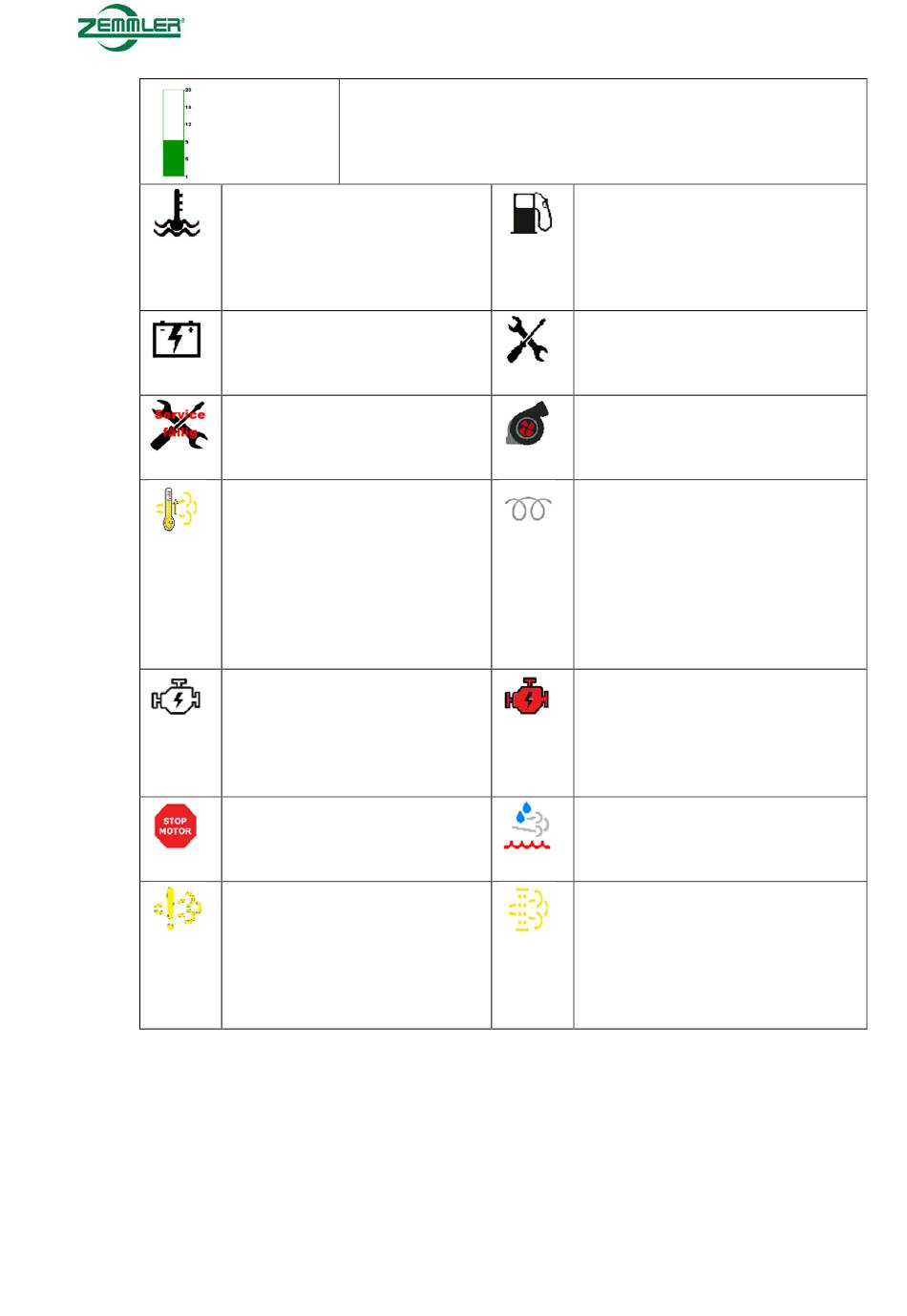

Tabelle 3: Buttons im Display
MS 4200 / MS 5200 / MS 6700
Originalbetriebsanleitung
Balkendiagramm
Dieses Balkendiagramm kommt sowohl stehend als auch
liegend vor. Beispielsweise erfolgt die Angabe der aktuellen
Stufe des Bandaufgebers (BAG) über diese Anzeige.
Aufbau und Funktion
Kraftstoff
Der Tankfüllstand wir in einem
Zeigerdiagramm in Prozent
angezeigt und die Angabe des
Verbrauchs erfolgt in Liter pro
Stunde.
Service
Anzeige verbleibender Betriebs-
stunden bis zum nächsten
Service.
Temperatur
Motoransaugkrümmer
Angabe der Motoransaug-
lufttemperatur in C°. Das
Vorglühanlage
Der Motor ist mit einer
Vorglühanlage ausgestattet.
Dieses Symbol erscheint beim
Start des Motors und symbolisiert
den Vorglühprozess des
Dieselmotors.
Motorsymbol Störung
Anzeige Motorfehler in diesem
Fall bleibt der Motor an.
•
Analysieren und beseitigen
Sie den Fehler
schnellstmöglich.
AdBlue
Der Tankfüllstand wird mittels
Zeigerdiagramm in Prozent
angezeigt.
Rußpartikelfilter
Durch diese Einrichtung werden,
die im Abgas von Dieselmotoren
vorhandenen Partikel reduziert.
61 von 163
Serienstand 04.24
