7.19 Innensieb Wechsel
Schlüsselschalter für den Siebwechsel
Befindet sich neben dem Display am Bedienfeld der Maschine.
Außensieb muss demontiert sein.
Vorbereitungen für Siebwechsel:
1. Maschine leerfahren
2. Maschine stoppen
3. Den Schlüsselschalter auf „I" stellen. Dadurch erscheint auf dem Display die
Meldung Siebwechsel und die Fernbedienung wird aktiviert.
4. Fernbedienung in die Steckdose am Chassisträger (wie auf dem Foto
abgebildet) in Fahrtrichtung rechts einstecken.
Siebbelag lösen:
1. In Fahrtrichtung rechte Seitentür der Trommel öffnen.
2. Spannfalls des Siebes im Tippbetrieb auf Montagehöhe bringen.
3. Spannhilfe an Siebfalls anbringen.
4. Die drei Schrauben lösen.
5. Spannhilfe lösen.
6. Sieb im Tippbetrieb aus der Maschine entfernen.
Siebbelag aufziehen:
1. Ein Siebbelagende in Drehrichtung der Trommel schieben und den Siebbelag
mit Hilfsmittel arretieren.
2. Trommel im Tippbetrieb drehen, bis Belag komplett um die Trommel gelegt ist.
3. Die Spannhilfe durch das mittlere Loch beider Enden arretieren.
4. Mit dem Schlüssel die Schraube in der Spannhilfe festziehen. Dadurch ziehen
sich die Enden des Siebs zusammen.
5. Jeweils die äußeren Schrauben in das dafür vorgesehene Loch anbringen.
6. Die Spannhilfe lösen.
7. Mittlere Schraube anbringen.

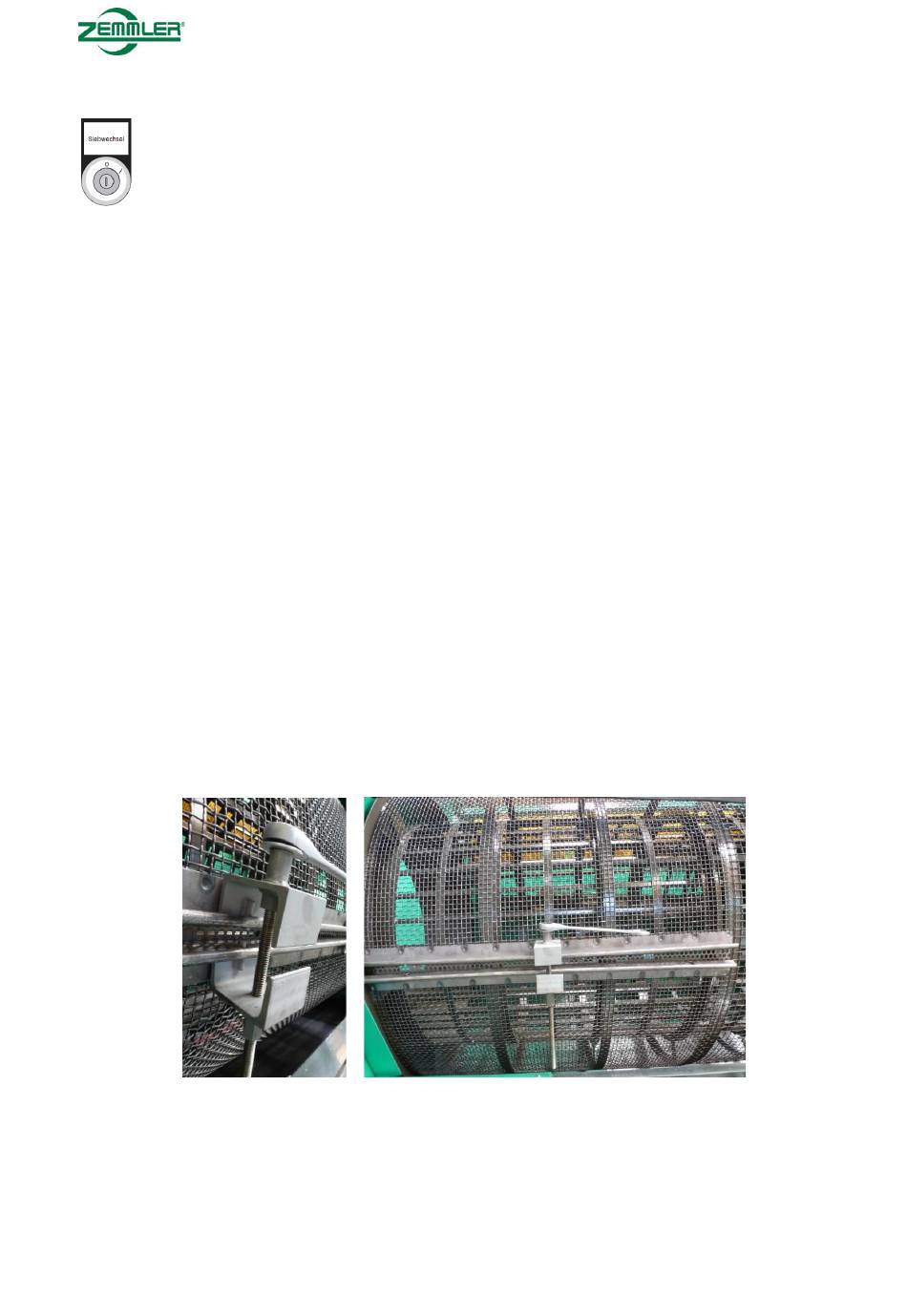

Abbildung 84: Spannen der Siebe mit Spannhilfe
