ZEMMLER MULTI SCREEN MS 4200 Betriebsanleitung Seite 77

4.9.3 Tastenbelegung 10-Kanal Fernbedienung
Modus Arbeiten:
Umschalter 1 auf Farbe einstellen, Piktogramme seitlich

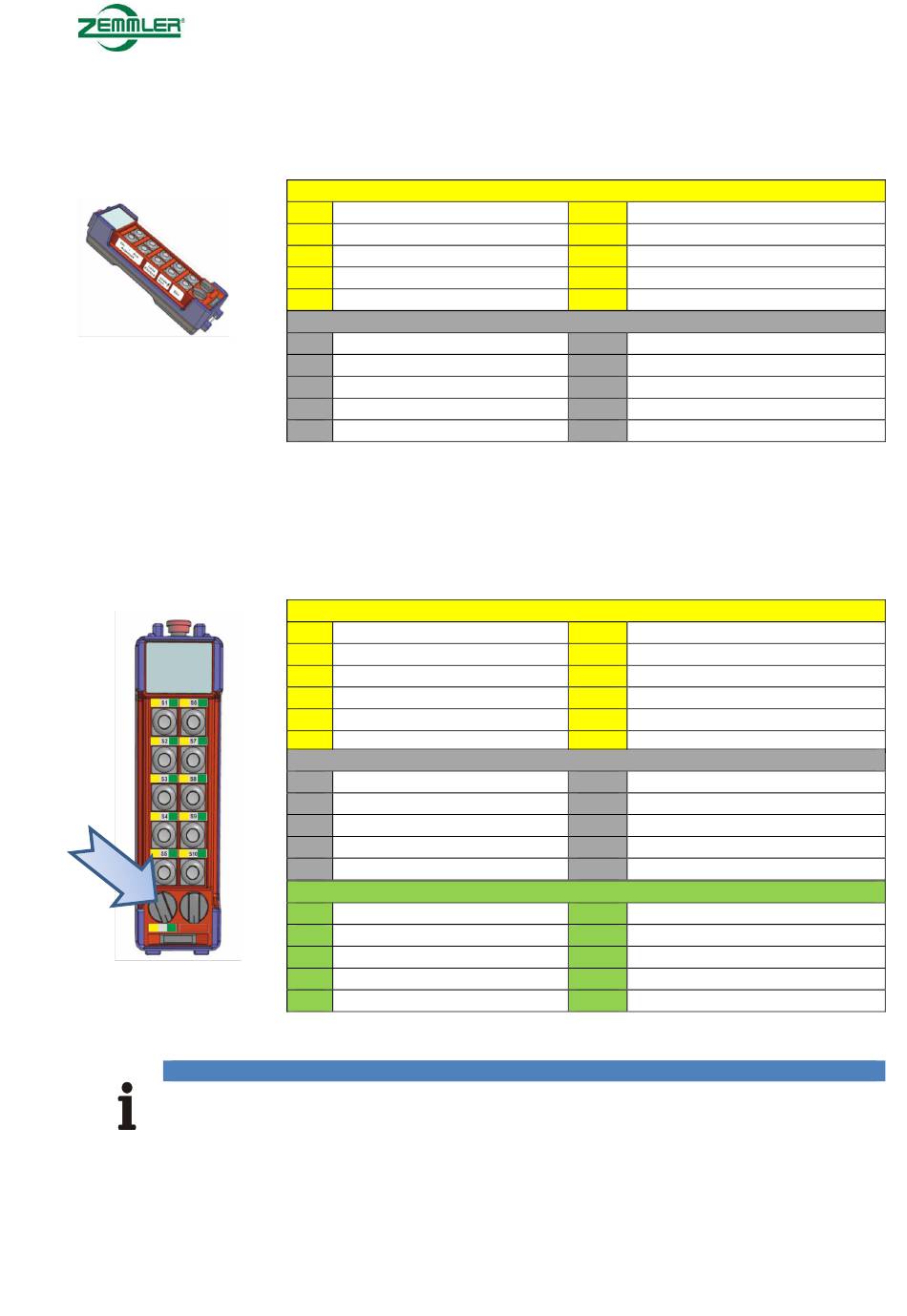

Abbildung 40: 10-
Kanal
Fernbedienung
Piktogramme seitlich
Modus Transport:
Umschalter 1 auf Farbe einstellen
Der Modus Transport muss eingeschaltet sein (Umschalter grau und S5).
Vor jeder Bewegung im Modus Transport ertönt die akustische Anfahrwarnung.
Abbildung 41: 10-FB
Maxi Frontansicht
(Umschalter 1)
HINWEIS!
Um die Fernbedienung auszuschalten, drücken Sie den NOT-Halt-Schalter.
MS 4200 / MS 5200 / MS 6700
Originalbetriebsanleitung
S1 Automatik an
S2 Automatik aus
S3 Licht
S4 Klapprost heben (Option)
S5 FB ein
S1
S2
S3
S4
S5 Transport an
Tabelle 5: Übersicht Belegung 10 Kanal Fernbedienung Modus Arbeit
S1 Funkt. 1 oben hoch
S2 Funkt. 1 unten hoch
S3 Funkt. 2 oben hoch
S4 Funkt. 2 unten hoch
S5 Funkt. 3 hoch
S1 VL hoch
S2 VL runter
S3 HL hoch
S4 HL runter
S5 Transport aus
Raupenantrieb (Umschalter grün)
S1 links vorwärts
S2 Links rückwärts
S3 schnell
S4
S5
Tabelle 6: Übersicht Belegung 10 Kanal Fernbedienung Modus Transport
Arbeit (Umschalter gelb)
S6 BAG schneller / vorwärts
S7 BAG stopp
S8 BAG langsamer / rückwärts
S9 Klapprost senken (Option)
S10 Motor EIN / AUS
Modus (Umschalter grau)
S6
S7
S8
S9
S10
Fraktionen (Umschalter gelb)
S6 Funkt. 1 oben runter
S7 Funkt. 1 unten runter
S8 Funkt. 2 oben runter
S9 Funkt. 2 unten runter
S10 Funkt. 3 runter
Stützen (Umschalter grau)
S6 VR hoch
S7 VR runter
S8 HR hoch
S9 HR runter
S10
S6 rechts vorwärts
S7 Rechts rückwärts
S8 langsam
S9
S10
Aufbau und Funktion
77 von 163
Serienstand 04.24
