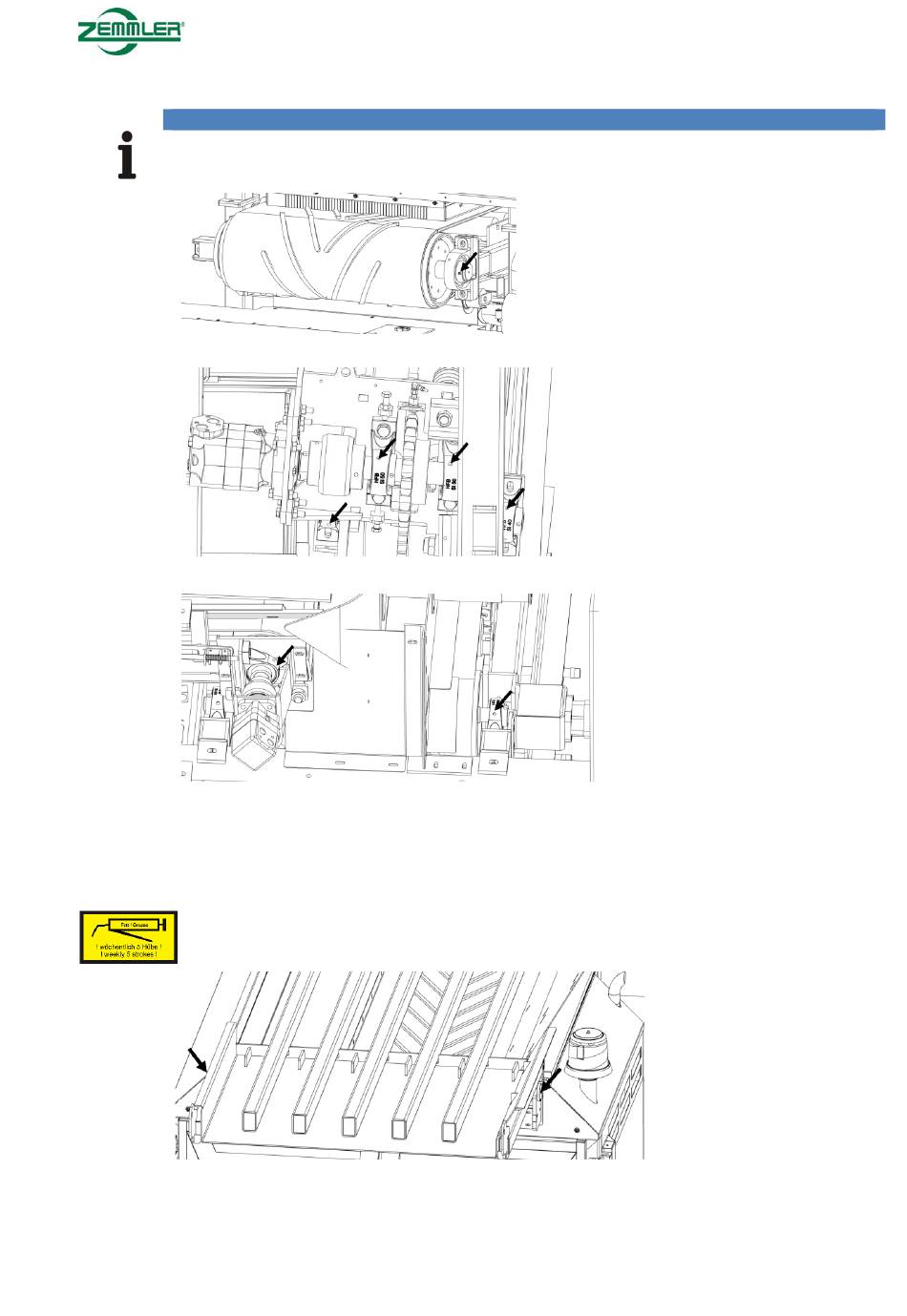

10.5.4
Position der Schmierstellen innerhalb der Siebmaschine
HINWEIS!
Um die Stellen innerhalb der Maschine zu erreichen, können die Trommeltüren
geschlossen bleiben.
Abbildung 99: Position Schmierstelle BAG VL (49) erreichbar über Motorraumtür L
Abbildung 100: Position Schmierstellen Trommelantrieb (45-48)
Abbildung 101: Übersicht Schmierstellen rechte Maschinentür, hinter Schaltschrank (43,44)
10.5.5
Position der Schmierstellen am Steingitter (Option)
HINWEIS! - Befindet sich in der Nähe eines Schmiernippels.
Abbildung 102: Position Schmierstellen Steingitter (50,51)
MS 4200 / MS 5200 / MS 6700
Originalbetriebsanleitung
Wartung
137 von 163
Serienstand 04.24
