4.16.4 Trommeltüren
HINWEIS!
Achten Sie beim Öffnen und Schließen darauf, dass sich keine Gegenstände
oder Personen im Schwenkbereich befinden. Zum Öffnen der linken Trommeltür
muss die Feinfraktion eingeklappt werden.
Nutzen Sie immer die vorhandenen Sicherheitsarretierungen für die Türen, damit Wind
die Türen nicht unkontrolliert auf- und zuschlagen kann.
Alle Trommeltüren sind aufgrund ihrer Größe und Länge mit mehreren
Sicherheitsarretierungen versehen, welche die Türen in unterschiedlichen Stellungen
arretieren. Zusätzlich ist es möglich, die Trommeltüren mit einem Vorhangschloss zu
sichern. Dazu befindet sich auf dem Verschlusshebel, neben dem Riegel eine
Bohrung.
Trommeltür Öffnen
1. Ziehen Sie den Sicherungsstift am Verriegelungshebel nach unten.
2. Legen Sie den Verschlusshebel am Drehstangenverschluss vollständig um.
3. Ziehen Sie die Tür etwas auf, es befindet sich eine zweite Sicherung an der
Innenseite der Tür. Drücken Sie den Sicherungshaken innen mit der zweiten
Hand nach oben und öffnen Sie die Tür vollständig.
4. Befestigen Sie die Tür mit der Sicherungskette. Diese befindet sich an der
Vorderseite der Maschine, in der Nähe der Stützen. Die Kette wird in die
Sicherungsöse, welche sich auf der Innenseite der Tür, eingehängt.

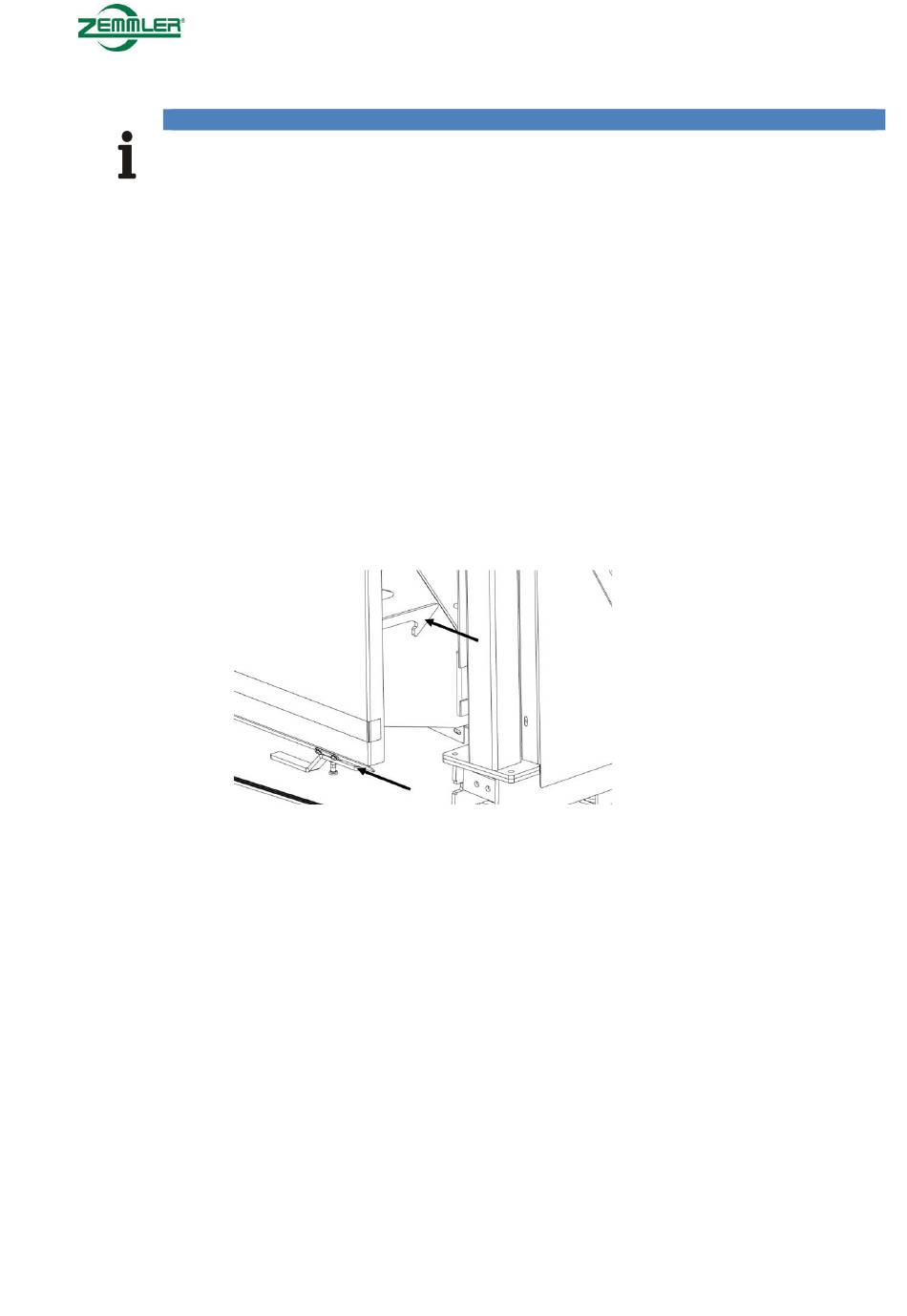

Abbildung 52: Verriegelungshebel mit Sicherungsstift und Sicherungshaken
Trommeltür Schließen
1. Entfernen Sie die Kette von der Trommeltür und befestigen sie diese an der
Maschine.
2. Schließen Sie die Tür, der Türsicherungshaken rastet automatisch ein.
3. Anschließend können Sie den Drehstangenverschluss verriegeln, bis der
Verriegelungsstift auf dem Verschlusshebel einrastet.
4. Nun kann die Tür zusätzlich mit einem Vorhangschloss gegen unbefugten
Zugriff gesichert werden.
