4.21 Feinfraktion
4.21.1 Feinfraktion Transportsicherung
An dem Band der Feinfraktion befindet sich eine Transportsicherung, welche ein
ungewolltes Ausklappen beim Transport verhindert. Mittels Hydraulik wird das Band
geknickt und hinter eine Arretierung gefahren. Dabei wird der obere Bandabschnitt in
die im Bild dargestellte Arretierung bewegt. Achten Sie darauf die Feinfraktion in der
richtigen Reihenfolge zu bewegen.

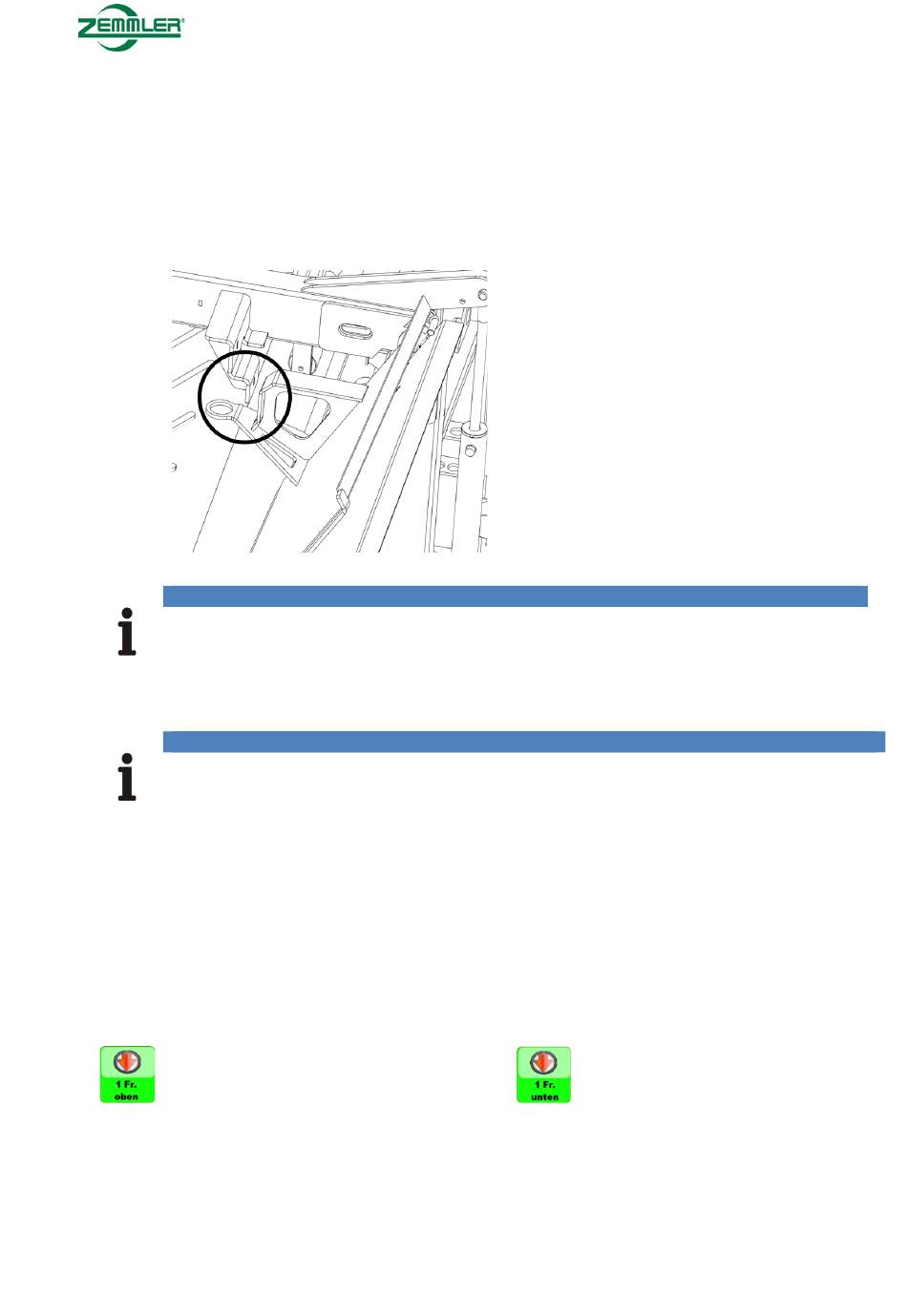

Abbildung 57: Transportsicherung Feinfraktion
HINWEIS!
Ausklappen der Feinfraktion
Das Aus- und Einklappen der Feinfraktion erfolgt in einer bestimmten Reihenfolge. Bei
falscher Bedienung kann die Doppeltrommelsiebmaschine beschädigt werden.
4.21.2 Feinfraktion Ausklappen
HINWEIS!
Transportsicherung der Feinfraktion
Band wird hydraulisch hinter einen Anschlag bewegt.
Ausklappen der Feinfraktion (1. Fraktion) über das Touchdisplay:
1. Schalten Sie die Maschine in den Transportmodus.
2. Heben Sie den oberen Teil der Feinfraktion mit der Taste: „Ausklappen der
Feinfraktion oben" zu 2/3 aus der Transportsicherung.
3. Klappen Sie nun den unteren Teil mit der Taste: „Ausklappen der Feinfraktion
unten" vollständig aus.
4. Anschließend wird der obere Teil mit der Taste: „Ausklappen der Feinfraktion
oben" vollständig ausgeklappt.
Tasten für die Bewegung der Feinfraktion:
Ausklappen der Feinfraktion oben
MS 4200 / MS 5200 / MS 6700
Originalbetriebsanleitung
Aufbau und Funktion
Ausklappen der Feinfraktion
unten
