10.5 Positionen der Schmierstellen
Schmierstellen sind in einem wöchentlichen Takt oder alle 40 h zu schmieren.
Beachten Sie, dass Bauteile wie beispielsweise das Fahrwerk, der Raupenantrieb, die
Stützen oder die Feststellbremse zusätzlich mit Schmierstellen ausgestattet sind, die in
diesem Kapitel nicht erwähnt werden. Nutzen Sie dazu bitte die im Anhang
untergebrachte Bedienungsanleitung der Anbauteile. Die Lager der Bürstenelemente
werden beim Erneuern der Bürsten getauscht und müssen nicht geschmiert werden.
Schmiernippel, die am Gehäuse der Siebmaschine angebracht sind, verbinden
schlecht zugängliche Stellen an der Maschine mit einem Schlauch. Es empfiehlt sich
die Bänder im ausgeklappten Zustand zu Warten. Ausgetretene, verbrauchte oder
überschüssige Gefahrstoffe sorgfältig entfernen und umweltgerecht entsorgen!
Mangelnde Schmierung erhöht den Verschleiß erheblich und kann die Siebmaschine
beschädigen.
Die Beschreibung der Positionen ist für eine bessere Übersichtlichkeit aufgeteilt
in folgende Rubriken:
▪ Position der Schmierstellen an den Hydraulikzylindern
▪ Position der Schmierstellen an den Fraktionen
▪ Position der Schmierstellen am Gehäuse der Siebmaschine
▪ Position der Schmierstellen innerhalb der Siebmaschine
▪ Position der Schmierstellen an dem optionalen Steingitter
Im hierauf folgenden Kapitel Schmierpläne wird noch einmal in denselben Rubriken
übersichtlich dargestellt, welche Stellen, in welcher Menge erreicht werden müssen.
10.5.1 Position der Schmierstellen an den Hydraulikzylindern
Jeder Hydraulikzylinder besitzt zwei Schmierstellen. Die Feinfraktion besitzt immer vier
Hydraulikzylinder und damit 8 zu wartende Lagerstellen. Die Grobfraktion ist immer mit
zwei Hubzylindern ausgestattet und besitzt damit 4 Schmierstellen. Einzig die
Mittelfraktion kann in verschiedenen Versionen geliefert werden. Das kurze Band
besitzt nur zwei Zylinder (4 Schmierstellen), während die lange Version mit vier
Zylindern (8 Schmierstellen) ausgestattet ist.
HINWEIS!
Die Hydraulikzylinder der Bänder sind auch bei der Option Zentralschmieranlage
manuell zu schmieren.

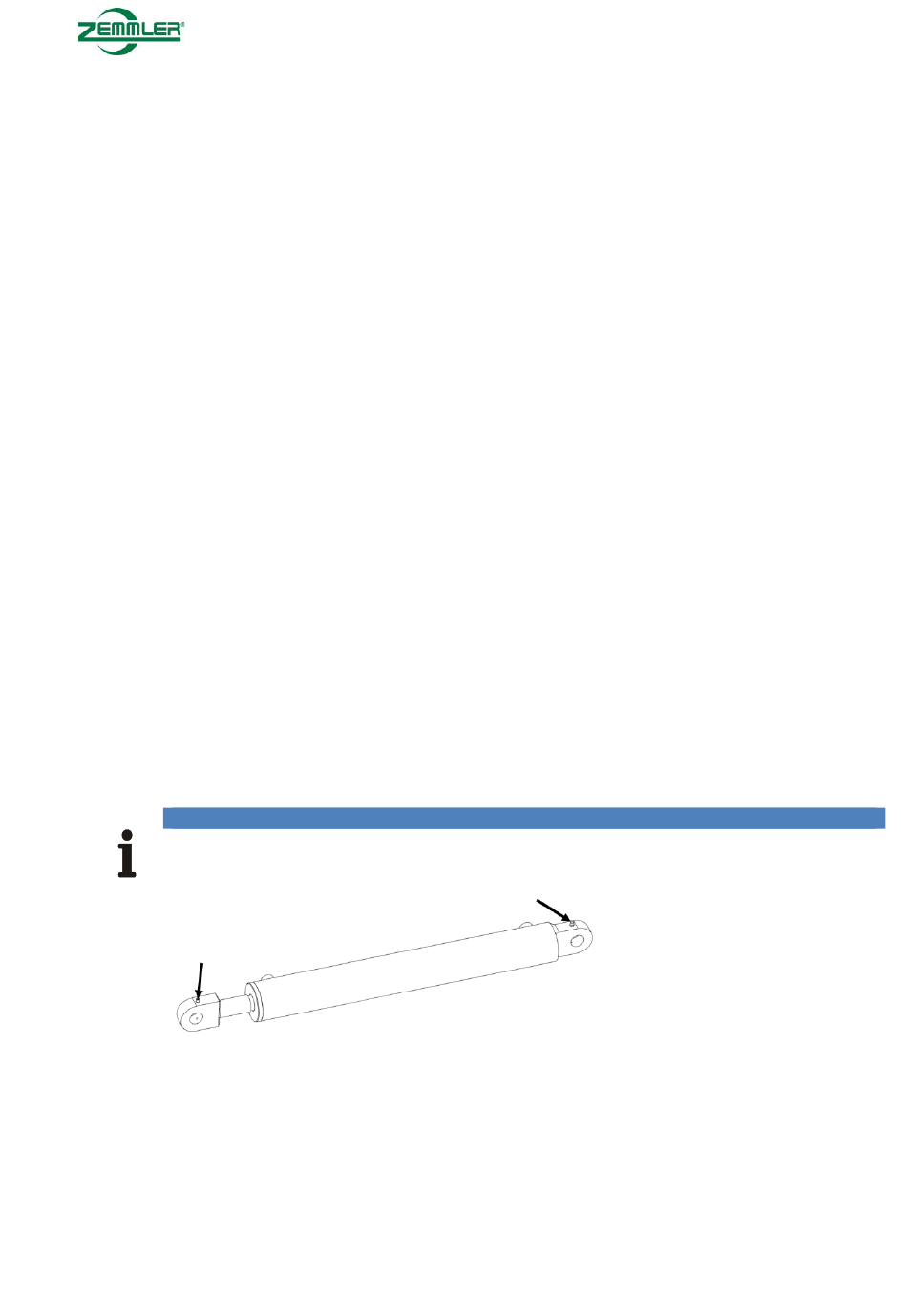

Abbildung 89: Hyd.-Zyl. Schmiernippel
MS 4200 / MS 5200 / MS 6700
Originalbetriebsanleitung
Wartung
133 von 163
