ZEMMLER MULTI SCREEN MS 4200 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für MULTI SCREEN MS 4200:

Werbung

Quicklinks

Diese Anleitung herunterladen
®
®
ZEMMLER
MULTI SCREEN
MS 4200
Betriebsanleitung

Werbung

loading

Verwandte Anleitungen für ZEMMLER MULTI SCREEN MS 4200

Inhaltszusammenfassung für ZEMMLER MULTI SCREEN MS 4200

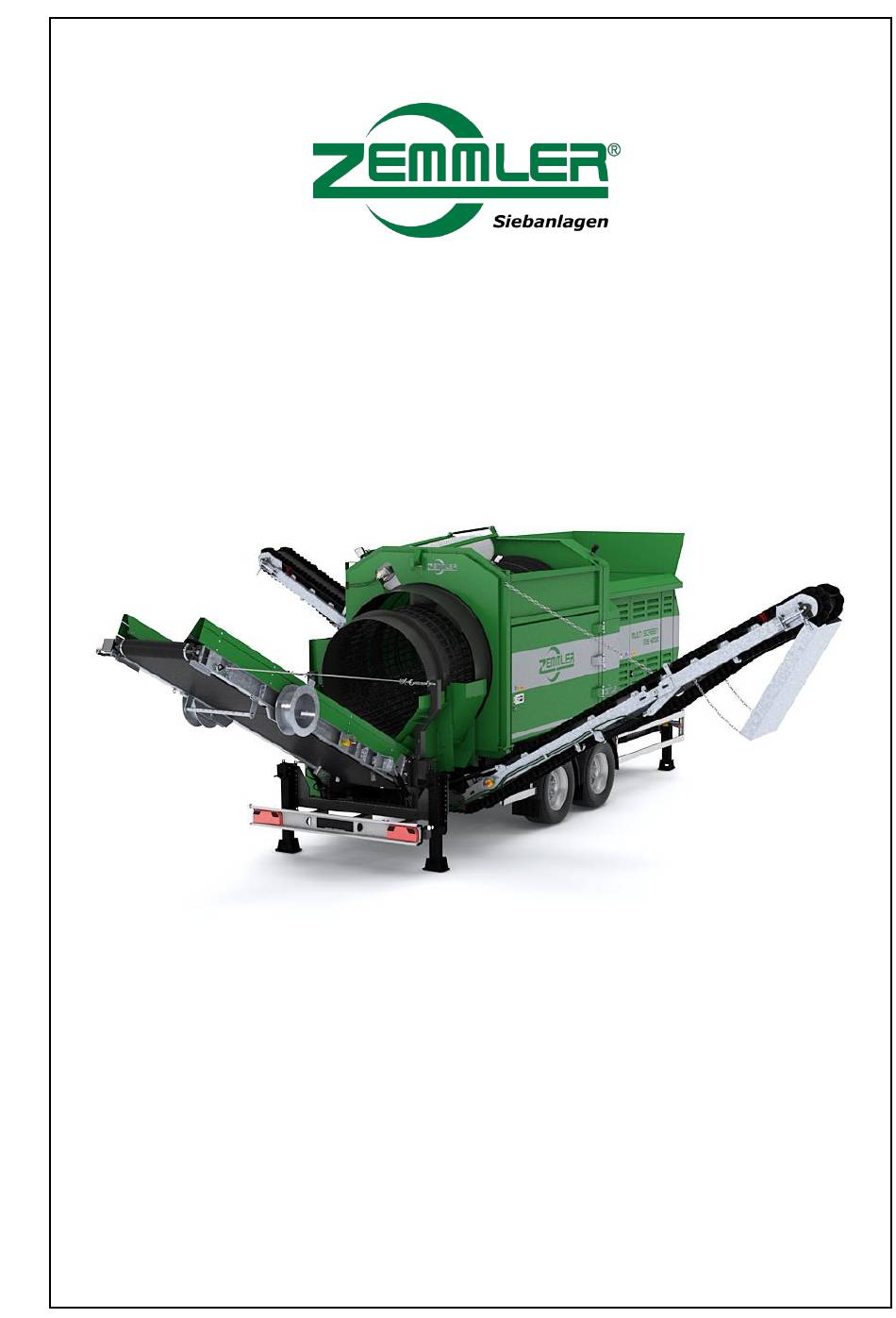

  • Seite 1 ® ® ZEMMLER MULTI SCREEN MS 4200 Betriebsanleitung...
  • Seite 2 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Inhaltsverzeichnis ® ® ZEMMLER MULTI SCREEN MS 4200 ................... 1 Betriebsanleitung ......................1 Allgemeine Angaben ....................6 Anwendungsbereich ....................6 Angaben zur Anlage ....................7 Lieferumfang ......................7 Dokumentation ......................8 Betriebsanleitung ....................8 Zielgruppe ......................
  • Seite 3 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Baugruppen ......................25 4.4.1 Aufgabetrichter ......................25 4.4.2 Doppeltrommel ......................25 4.4.3 Fraktionsband der Feinfraktion ..................25 4.4.4 Fraktionsband der Mittelfraktion ................... 25 4.4.5 Fraktionsband der Grobfraktion ..................25 4.4.6 Motor ..........................25 Bedieneinheit ....................... 26 4.5.1...
  • Seite 4 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 8.7.1 Not-Aus-Funktion ......................52 Außerbetriebnahme ....................53 Vorbereiten der Anlage zum Transport ..............53 Einklappen der verlängerten Mittelfraktion und Grobfraktion ........ 53 Einklappen des Feinfraktionsbandes ..............54 Abstellen des Motors zum Transport ..............54 Lagerung ......................
  • Seite 5 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 12.3 Leistungsdaten ..................... 83 12.4 Allgemeine Daten ....................83 12.5 Dieselmotor ......................84 12.6 Typenschild ......................84 Entsorgung ......................84 Index ........................85 Allgemeine Angaben MS4200.106.21 Seite 5...
  • Seite 6 Stand: November 2020 Anwendungsbereich Die Doppeltrommelsiebanlage ZEMMLER® MULTI SCREEN® MS 4200 ist eine mobile Doppeltrommelsiebanlage. Diese Anlage klassiert Ihr Schüttgut in drei Fraktionen in einem Arbeitsgang mit einem hohen Volumendurchsatz. Die optionale Vorklassierung durch ein Steingitter über dem Aufgabetrichter erhöht die Fraktionen pro Arbeitsgang auf vier.
  • Seite 7 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Angaben zur Anlage ® ® Benennung ZEMMLER MULTI SCREEN MS 5200 Maschinen-Nummer MS 4200 107 Baujahr 01/2022 ® Hersteller / Lieferant / ZEMMLER Siebanlagen GmbH Kundendienst Nobelstraße 11 D-03238 Massen-Niederlausitz +49 3531 7906 0 +49 3531 7906 11 info@zemmler.de...
  • Seite 8 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Dokumentation Die Dokumentation zur Doppeltrommelsiebanlage setzt sich aus folgenden Teilen zusammen: Betriebsanleitung Die Betriebsanleitung (in Folge auch als „BA“ abgekürzt) informiert über Funktion, Montage, Inbetriebnahme, Transport, Bedienung, Wartung, Instandhaltung und Außerbetriebnahme der Anlage. Die Betriebsanleitung ist kein Lehrbuch, sondern ein Nachschlagewerk.
  • Seite 9 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Nutzung der Betriebsanleitung Hinweis! Enthält die Betriebsanleitung grundlegende oder weiterführende Informationen zu einem behandelten Thema, so weisen Querverweise auf die jeweiligen Abschnitte hin. Beispiel: "Durchführung siehe Abschnitt 6.3 - Titel“ Erklärung: Die Beschreibung befindet sich im Kapitel 6 in Abschnitt 6.3.
  • Seite 10 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Warnung – Gefahr durch elektrische Spannung! Dieses Symbol kennzeichnet Sicherheitshinweise, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen durch elektrische Spannung besteht. Beachten Sie die Hinweise zur Arbeitssicherheit sorgfältig und verhalten Sie sich in diesen Fällen besonders vorsichtig.
  • Seite 11 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Dokumentationskennzeichnung Die vorliegende Betriebsanleitung bezieht sich auf die im Identifikationsblatt (Abschnitt 1.2 - Angaben zur Anlage) bezeichnete Doppeltrommelsiebanlage. Zur eindeutigen Zuordnung jeder Seite der Betriebsanleitung sind die Fußzeilen mit der Versionsnummer der Betriebsanleitung gekennzeichnet. Die vollständige Kennzeichnung enthält folgende Angaben:...
  • Seite 12 Hersteller unter den nachfolgenden Voraussetzungen die einwandfreie Haltbarkeit von ® sachgemäß gebrauchten Produkten von ZEMMLER Siebanlagen. ® Die Gewährleistung erstreckt sich auf die Funktion von ZEMMLER Siebanlagen- Produkten und umfasst alle Mängel, die nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder dem...
  • Seite 13 Betriebsanleitung gelesen und verstanden haben, bevor sie die entsprechenden Arbeiten ausführt. Dies gilt auch, wenn die betreffende Person mit ® einer solchen oder ähnlichen Maschine bereits gearbeitet hat oder durch ZEMMLER Siebanlagen geschult wurde. Dem Betreiber wird empfohlen, sich vom Personal die Kenntnisnahme des Inhaltes der Betriebsanleitung schriftlich bestätigen zu lassen.
  • Seite 14 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Arbeitssicherheit Durch das Befolgen der Hinweise zur Arbeitssicherheit kann eine Gefährdung von Personen, der Umwelt und/oder der Doppeltrommelsiebanlage verhindert werden. Das Ignorieren dieser Hinweise kann unter Umständen folgendes bewirken: • Gefährdung von Personen durch mechanische, elektrische oder chemische Einwirkungen;...
  • Seite 15 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Warnschilder an der Doppeltrommelsiebanlage Direkt an der Anlage oder den Nebeneinrichtungen angebrachte Hinweise und Symbole wie Warnschilder, Drehrichtungspfeile, Betätigungsschilder usw. müssen unbedingt beachtet werden. Sie dürfen nicht entfernt werden und sind in vollständig lesbarem Zustand zu halten.
  • Seite 16 Die in der Betriebsanleitung angegebenen Einstellwerte bzw. Wertebereiche dürfen nicht überschritten werden. ® Zur Verwendung kommende Ersatz- und Verschleißteile müssen den von ZEMMLER Siebanlagen festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen gewährleistet. Der Betreiber ist verpflichtet, die Anlage nur in einwandfreiem, betriebssicherem Zustand zu betreiben.
  • Seite 17 Arbeiten beurteilen und mögliche Gefahren erkennen kann. Liegen beim Personal nicht die notwendigen Kenntnisse vor, ist es entsprechend ® auszubilden. Dies kann im Auftrag des Betreibers durch ZEMMLER Siebanlagen erfolgen. Die Zuständigkeiten für Bedienung und Instandhaltung müssen klar festgelegt und eingehalten werden, damit unter dem Aspekt der Sicherheit keine unklaren Kompetenzen auftreten.
  • Seite 18 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Die Anlage darf nur von Personen bedient und Instand gehalten werden, von denen zu erwarten ist, dass sie ihre Arbeit zuverlässig ausführen. Hierbei ist jede Arbeitsweise zu unterlassen, welche die Sicherheit von Personen, der Umwelt oder der Anlage beeinträchtigt.
  • Seite 19 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Sicherheitshinweise zu Instandhaltungsarbeiten Instandhaltungsarbeiten nur bei Stillstand der Anlage durchführen. Bei allen Instandhaltungsarbeiten die in der Betriebsanleitung beschriebenen Ausschaltprozeduren und ggf. erforderlichen Sicherungsmaßnahmen beachten. Bei allen Betriebsunterbrechungen sicherstellen, dass alle erforderlichen Schutzeinrichtungen funktionieren. Der Wartungsturnus und wiederkehrende Prüfungen des Motors, der Hydraulikanlage sowie der maschinentechnischen Ausrüstung sind vom Nutzer zu planen und...
  • Seite 20 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 3.10 Lage der Sicherheitseinrichtungen ® ® Die ZEMMLER MULTI SCREEN MS 4200 ist mit sechs NOT-AUS Schaltern und vier Tür-Sicherungssensoren versehen. Not-Aus-Schalter am Feinfraktions-Band (rechts und links an der Tragkonstruktion) Not-Aus-Schalter am Mittelfraktions-Band (rechts und links an der Tragkonstruktion)
  • Seite 21 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 An den Arbeitsplätzen dürfen sich nur Gegenstände befinden, die für die jeweilige Betriebsphase erforderlich sind. Der Maschinenführer muss sich immer in unmittelbarer Nähe der Anlage aufhalten und den Betrieb überwachen. Die Anlage darf nicht ohne Aufsicht laufen.
  • Seite 22 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 3.12 Sicherheitshinweise zu Emissionen 3.12.1 Allgemein Vorsicht! Mit dem Betrieb der Anlage können Emissionen entstehen. Diese Emissionen können unter bestimmten Betriebsbedingungen, die Gesundheit des Personals gefährden. Der Betreiber muss dafür sorgen, dass die zulässigen Emissionswerte nicht überschritten werden.
  • Seite 23 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Allgemeine Beschreibung Allgemeine Beschreibung der mobilen Doppeltrommelsiebanlage ® ® Die Doppeltrommelsiebanlage ZEMMLER MULTI SCREEN MS 4200 ist eine mobile Siebanlage. Diese Anlage klassiert Ihr Stückgut in drei Fraktionen in einem Arbeitsgang mit einem hohen Volumendurchsatz.
  • Seite 24 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Baugruppenübersicht Abb. 4-1: Baugruppenübersicht (Draufsicht) Aufgabetrichter Doppeltrommel Mittelfraktionsband Grobfraktionsband Reinigungsbürste Feinfraktionsband Motor und Bedieneinheit Allgemeine Beschreibung MS4200.106.21 Seite 24...
  • Seite 25 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Baugruppen 4.4.1 Aufgabetrichter Der Aufgabetrichter besitzt am Boden eine Fördereinrichtung, welche das Siebgut in die Siebtrommel bewegt. Dem so genannten Bandaufgeber (BAG). Rauminhalt: 5,5 m³ Bandbreite: 1.000 mm 4.4.2 Doppeltrommel Die Siebtrommel besteht aus zwei fest miteinander verbundenen Trommeln, wobei die feste Siebgröße durch unterschiedlichste Drahtsiebe verändert werden kann.
  • Seite 26 MULTI SCREEN MS 4200 ist mit einer zentralen Bedieneinheit ® ausgerüstet. Sollte es Fragen zur Bedienung geben kontaktieren Sie bitte ZEMMLER Siebanlagen und geben sie unbedingt die Seriennummer der Siebanlage mit an. Auf Abbildung 4-2 ist die Bedieneinheit der Doppeltrommelsiebanlage dargestellt.
  • Seite 27 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 4.5.1 Bedien- und Zustandsanzeigen Abb. 4-3: Bedien- und Zustandsanzeigen Siebwechsel Schlüsselschalter für die Aktivierung der Siebwechselfunktion Automatik Ein Anlage fährt hoch bis betriebsbereit BAG- Bandaufgeber Rücklauf (Bandgeschwindigkeit verringern) langsamer/rückwärts Transport Tastenfunktion: Taste betätigen für Aus-/Einklappen der Bänder, Optional für hydraulische Stützen und...
  • Seite 28 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Automatik Aus Anlage fährt komplett runter bis Stillstand BAG-Stop Stop Bandaufgeber 1.Frk.oben 1.Fraktion oben wird mit dem Knebelschalter ein- bzw. ausgeklappt 1.Frk.unten 1.Fraktion unten wird mit dem Knebelschalter ein- bzw. ausgeklappt Automatik Ein Anlage fährt hoch bis betriebsbereit BAG-schneller/vorwärt...
  • Seite 29 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Fernbedienung (optional) 4.6.1 Fernbedienung 8-Kanal (Standard) Zur Aktivierung der Fernbedienung Taste 4 auf der Fernbedienung betätigen. Oben rechts befindet sich der NOT-AUS-Schalter. Führen Sie folgende Schritte innerhalb von 5 Sekunden aus: 1. Ziehen Sie den NOT-AUS-Schalter.
  • Seite 30 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 4.6.2 Fernbedienung 10-Kanal Zur Aktivierung der Fernbedienung Taste S5 auf der Fernbedienung betätigen. Oben befindet sich der NOT-AUS-Schalter. Führen Sie folgende Schritte innerhalb von 5 Sekunden aus: 1. Ziehen Sie den NOT-AUS-Schalter, im Display erscheint „Enter Start-Sequence“ mit einem geschlossenen Schloß...
  • Seite 31 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Modus Transport: Umschalter (1) auf Farbe einstellen Der Modus Transport muss an sein (Umschalter grau und S5). Vor jeder Bewegung im Modus Transport ertönt die akustische Anfahrwarnung. Bänder (Umschalter gelb) S1 Fkt. 1 oben hoch S6 Fkt.
  • Seite 32 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Transport Achtung! Der Transport der Doppeltrommelsiebanlage darf nur mit zugelassen Zugmaschinen gezogen werden. Bitte beachten Sie die hierfür gültigen Vorschriften (StVZO). Vorbereitungen zum Transport der Maschine Bei der Vorbereitung zum Transport der Maschine müssen folgende Punkte beachtet werden: •...
  • Seite 33 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Die Kupplung des Anhängers ist typengeprüft. Die maximal Stützlast am Kuppelpunkt darf nicht überschritten werden. Die tatsächliche Stützlast am Kuppelpunkt sollte so hoch wie möglich sein. Als minimale Stützlast sind 4% der tatsächlichen Gesamtmasse des Anhängers vorgeschrieben.
  • Seite 34 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Innerbetrieblicher Transport der Maschine (optional) 5.2.1 Option Aufsteckschuh Achtung! Der Aufsteckschuh ist nicht für die Nutzung auf öffentlichen Straßen geeignet. Der Aufsteckschuh ist nur für den innerbetrieblichen Transport zu verwenden. Abb. 5-2. Angebrachter Aufsteckschuh 5.2.2...
  • Seite 35 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Anleitung zum Transport mit Kabelfernbedienung Maschine befindet sich im ausgeschalteten Zustand. Prüfen Sie, ob alle Türen geschlossen sind. Kabelfernbedienung an Maschine einstecken. Abb. 5-4: Anschluss Kabelfernbedienung Öffnen Sie die Bedientür. Drehen Sie den Hauptschalter (1) von 0 auf 1. Steuerung fährt hoch.
  • Seite 36 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Danach die Maschine mit dem Kettenfahrwerk bewegen: Taste 1: Vorwärts fahren Taste 2: Rückwärts fahren Taste 3: Links fahren Taste 4: Rechts fahren. Abb. 5-6: Kabelfernbedienung Zum Abstellen der Maschine alle 4 Stützen runterfahren bis Bodenkontakt für einen sicheren Stand,...
  • Seite 37 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Inbetriebnahme Erstinbetriebnahme Nach Aufstellung, Erstinbetriebnahme und Durchführung eines Testlaufes durch den ® Kundendienst der ZEMMLER Siebanlagen erfolgt die Übergabe der Doppeltrommelsiebanlage an den Betreiber. Danach kann die Anlage unter Beachtung der Angaben der Betriebsanleitung/ Betriebsanweisung und den jeweils geltenden Arbeitsschutz- und Unfallverhütungsvorschriften betrieben werden, siehe Abschnitt 3.2.
  • Seite 38 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Inbetriebnahme nach Transport Die Anlage nach dem Transport in die vorhergesehene Arbeitsposition rangieren, mittels der Zugmaschine. Das weitere Vorgehen wie unter Abschnitt 7 - Betriebsbereitschaft beschrieben. Abb. 6-1: Beispiel Siebanlage in Arbeitsposition (Ansicht von hinten links) Inbetriebnahme MS4200.106.21...
  • Seite 39 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Betriebsbereitschaft Achtung Der Benutzer ist gegenüber Dritten im Arbeitsbereich verantwortlich. Die Aufstellung und Erstinbetriebnahme der Anlage sollte immer durch den ® Kundenservice der Firma ZEMMLER Siebanlagen erfolgen. Eigenmächtige Montage- oder Installationsarbeiten sind nicht zulässig.
  • Seite 40 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Warnung – Quetschgefahr Durch das Absenken der Stützvorrichtungen im Schnellgang kann die Gefahr von Quetschungen beim Bedienpersonal im Bereich der Füße bestehen. Am Ende der Drehbewegung der Kurbel, Kurbel langsam entlasten. Gefahr durch Kurbelrückschläge.
  • Seite 41 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Option hydraulische Stütze Achtung! Die Bedienung der hydraulischen Stützen erfolget über Knebelschalter an der Bedieneinheit (vordere Stützen) und am Schaltkasten (hintere Stützen). Vorher ist der Transportmodus zu starten. Abb. 7-2: Hintere hydraulische Stütze der Siebanlage in Arbeitsposition Abb.
  • Seite 42 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Die Maschine ist waagerecht auszurichten, um einen sicheren und funktionsfähigen Stand zu gewährleisten. Lösen Sie die Versorgungsleitung von der Zugmaschine. Die Maschine kann von der Zugmaschine (LKW) abgekoppelt werden. Die Feinausrichtung der Maschine erfolgt nach der Anzeige im Display, alle Türen sind geschlossen und auf dem Display ist keine Meldung Not-Aus...
  • Seite 43 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 7.1.2 Transportsicherung der Mittelfraktion Abb. 7-5: Transportsicherung Mittelfraktion Abb. 7-6: Transportsicherung verlängerte Mittelfraktion Betriebsbereitschaft MS4200.106.21 Seite 43...
  • Seite 44 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Hinweis! Alle Fraktionsbänder sind mit einer Transportsicherung ausgestattet, welche mit der Hand oder mittels der Hydraulikzylinder entfernt werden müssen. 7.1.3 Transportsicherung der Grobfraktion Abb. 7-7: Transportsicherung Grobfraktion Betriebsbereitschaft MS4200.106.21 Seite 44...
  • Seite 45 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Abb. 7-8: Transportsicherung verlängerte Grobfraktion Hinweis! Alle Fraktionsbänder sind mit einer Transportsicherung ausgestattet, welche mit der Hand oder mittels der Hydraulikzylinder entfernt werden müssen. Betriebsbereitschaft MS4200.106.21 Seite 45...
  • Seite 46 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 7.1.4 Seitliche Schutzeinrichtung Abb. 7-8: Seitliche Schutzeinrichtung Abb. 7-9: Detail Seitliche Schutzeinrichtung Hinweis! Die seitliche Schutzeinrichtung unter der Beschickungstür ist für den Betrieb zu entfernen. Dazu die Klemmschrauben lösen und die Schutzeinrichtung von den Befestigungsrohren abziehen.
  • Seite 47 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Betrieb Achtung! Die Anlage ist vor der Benutzung auf ihren ordnungsgemäßen Zustand und ihre Betriebssicherheit zu überprüfen. Vor jeder Inbetriebnahme ist durch den Betreiber eine Sichtprüfung der gesamten Anlage durchzuführen. Kontrollieren Sie das Vorhandensein aller Vorhängeschlösser.
  • Seite 48 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Ausklappen des Feinfraktionsbandes Abb. 8-2: Bedieneinheit Ein-/Ausklappen 1. Fraktion Ausklappen der Feinfraktion (1. Fraktion): Nachdem der Motor gestartet ist, drücken Sie die Taste „Transport“. Der Transportmodus wird aktiviert. Heben Sie den oberen Teil der Feinfraktion mit dem Knebelschalter 1.Frk.oben 2/3 aus (nach oben aus der Transportsicherung).
  • Seite 49 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Ausklappen der Mittel- und Grobfraktion Ausklappen der Mittel- und Grobfraktionen (2. und 3. Fraktion): Entfernen Sie die Transportsicherung für das Grobfraktionsband. Nachdem der Motor gestartet ist, drücken Sie die Taste „Transport“. Transportmodus wird aktiviert.
  • Seite 50 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Schließen der Aufgabetrichtertür Achtung! Achten Sie bitte darauf, dass sich während des Schließens der Aufgabetrichtertür die Anlage außer Betrieb ist und sie nicht eingeschaltet werden kann. Dies kann zu Verletzungen führen. Vorsicht Beschädigung der Doppeltrommelsiebanlage! Achten Sie bitte darauf, dass sich beim Schließen keine Gegenstände im Bereich...
  • Seite 51 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Anfahren der Siebanlage Liegen keine Störungen vor und der Motor läuft, kann die Maschine in Betrieb gesetzt werden. Durch Drücken der Taste „Automatik Ein“ wird der Automatikbetrieb gestartet. Zunächst ertönt die Anfahrwarnung. Alle Antriebe werden nacheinander angefahren (blinken auf dem Display grün).
  • Seite 52 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Not-Halt-Funktion Nach Betätigung eines Not-Halt Tasters oder Öffnen einer der Trommeltüren leuchtet die Taste Störung/Reset an der Bedieneinheit und im Display erscheint Not- Halt/Trommeltür. 1. Entriegeln Sie nach der Kontrolle den betätigten Not-Halt-Taster bzw. schließen Sie die Trommeltür.
  • Seite 53 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Außerbetriebnahme Bei der Außerbetriebnahme der Anlage muss diese komplett leer fahren. D. h., kein weiteres Siebgut der Anlage zuführen und die Gurtförderer aller drei Fraktionen müssen leer gefahren sein. Drücken Sie die Taste „Automatik Aus“ die Maschine wird abgefahren, die einzelnen Antriebe blinken grün auf dem Display.
  • Seite 54 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Einklappen der Mittel- und Grobfraktion (2. und 3. Fraktion): Klappen Sie den oberen Teil der Mittelfraktion mit dem Knebelschalter 2.Frk.oben bis zur Hälfte ein. Klappen Sie nun den unteren Teil der Mittelfraktion mit dem Knebelschalter 2.Frk.unten vollständig ein.
  • Seite 55 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Lagerung Dieser Abschnitt enthält Informationen über eine sichere Lagerung der Maschine. Dieses bedeutet, die Maschine wird nach einer Außerbetriebnahme für eine längere Zeit (ab ca. 2 Wochen) nicht genutzt. Bitte beachten Sie die Betriebsanleitung des Motors im Anhang.
  • Seite 56 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Störungen Störung Ursachen Behebung Trommel läuft Seitliche Korrektur der Position der Maschine, gegen Verdrehung der Stützvorrichtungen erneut ausrichten Innenverkleidung, Maschine beim Schieflauf der Gurte Aufstellen von Austragsbänder Motor startet nicht/ Batterie Laden der Batterie...
  • Seite 57 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Störungen Störung Ursachen Behebung Hydrauliköl zu heiß Überlast der Überprüfen der Sicherung für Hydrauliklüfter Hydraulik, im Schaltschrank Hydraulikpumpe Visuelle Überprüfung der Ventilatoren am defekt, Motor Ölkühler defekt ® Kontaktieren Sie ZEMMLER Siebanlagen Hydraulikölstand zu Schlauch Überprüfung der Maschine auf Leckage...
  • Seite 58 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Wartung und Instandhaltung 11.1 Allgemeines zur Wartung und Instandhaltung Die konsequente Durchführung der Wartungsarbeiten und die Einhaltung der Zeitintervalle sind wichtige Voraussetzungen für eine zuverlässige Funktion der Anlage. In diesem Kapitel sind Arbeiten festgelegt, die durch das Bedienungspersonal der Anlage bzw.
  • Seite 59 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.3 Entleeren / Reinigung der Anlage Zur Durchführung von Wartungsarbeiten, die im Bedarfsfall während des Betriebs notwendig werden, muss die Anlage komplett leer gefahren werden. D. h., kein weiteres Siebgut der Anlage zuführen und die Gurtförderer aller drei Fraktion müssen leer gefahren sein.
  • Seite 60 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.4 Sicherung der Anlage Motor ausschalten. Nach 2-3 Minuten den Hauptschalter an der Bedieneinheit auf 0 stellen. (Das elektronische Motorsteuergerät ist während dieser 2 Minuten aktiv und speichert Daten von Motor und Nachbearbeitungssensoren.) Tür Bedieneinheit schließen und durch ein Vorhängeschloss gegen unbeabsichtigtes Wiedereinschalten sichern.
  • Seite 61 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.6 Wartungsplan Achtung – Beschädigung der Anlage! Vor jeder Produktionsaufnahme sind sämtliche Sicherheitseinrichtungen auf einwandfreie Funktion zu prüfen. Die Kontrollen laut Wartungsplan sind von geschultem Fachpersonal vorzunehmen. Hinweis! Nachfolgende Wartungen sind zur Aufrechterhaltung der Funktion der Anlage und von Gewährleistungsansprüchen einzuhalten:...
  • Seite 62 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Wartung A – täglich 11.6.1 Führen Sie täglich eine Sichtkontrolle der Gesamtanlage durch. Fahren Sie die Anlage herunter, wenn Leckagen, verdächtige Geräusche, sichtbare wie verdeckte Defekte (wie Risse) auftreten und sichern Sie die Anlage gegen Wiedereinschalten.
  • Seite 63 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Wartung B – wöchentlich 11.6.2 Vorsicht – Verletzungsgefahr! Tragen Sie bei allen Wartungsarbeiten immer Arbeitsschutzkleidung, Arbeitsschutz- handschuhe und Schutzbrille. Schmieren Sie wöchentlich die gesamte Anlage ab. Siehe Schmierplan Abschnitt 11.9. Führen sie wöchentlich eine Überprüfung der Trommelbürsten durch. Die Trommelbürsten müssen immer in die Trommel eingreifen um eine möglichst hohe...
  • Seite 64 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.6.3 Wartung 100 h Wartung durch Maschinenbediener Kontrolle Justage Wechsel Beleuchtung ‘ ‘ Dichtheit Hydrauliksystem ‘ Dichtheit Pneumatiksystem Umlenk- u. ‘ Tragrollen Verschleiß Lagerung Verschleiß Grobfraktion Schieflauf ‘ Verschleiß ‘ ‘ Mittelfraktion Schieflauf ‘...
  • Seite 65 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.6.4 Wartung 250 h Wartung durch Maschinenbediener Kontrolle Justage Wechsel Beleuchtung ‘ ‘ Dichtheit Hydrauliksystem ‘ Dichtheit Pneumatiksystem ‘ Umlenk- u. ‘ Tragrollen Verschleiß Lagerung Verschleiß Grobfraktion Schieflauf ‘ Verschleiß ‘ ‘ Mittelfraktion Schieflauf ‘...
  • Seite 66 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.6.5 Wartung 500 h Kostenpflichtige Wartung durch Zemmler oder einer autorisierten Fachwerkstatt Kontrolle Justage Wechsel Motordurchsicht mit Filterwechsel Hydraulikfilterwechsel Vor- ‘ ‘ /Rücklauf Hydrauliktank Be-/Entlüftung ‘ ‘ Luftfilter bei Bedarf wechseln ‘ Dichtheit Hydrauliksystem ‘...
  • Seite 67 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.6.6 Wartung 1000 h Kostenpflichtige Wartung durch Zemmler oder einer autorisierten Fachwerkstatt Kontrolle Justage Wechsel Motordurchsicht mit Filterwechsel Hydraulikfilterwechsel Vor- ‘ ‘ /Rücklauf Hydrauliktank Be-/Entlüftung ‘ ‘ Luftfilter bei Bedarf wechseln ‘ Dichtheit Hydrauliksystem ‘...
  • Seite 68 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.6.7 Wartung 1500 h Kostenpflichtige Wartung durch Zemmler oder einer autorisierten Fachwerkstatt Kontrolle Justage Wechsel Motordurchsicht mit Filterwechsel Hydraulikfilterwechsel Vor- ‘ ‘ /Rücklauf Hydrauliktank Be-/Entlüftung ‘ ‘ Luftfilter bei Bedarf wechseln ‘ Dichtheit Hydrauliksystem ‘...
  • Seite 69 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.6.8 Wartung 2000 h Kostenpflichtige Wartung durch Zemmler oder einer autorisierten Fachwerkstatt Kontrolle Justage Wechsel Motordurchsicht mit Filterwechsel Hydraulikfilterwechsel Vor- ‘ ‘ /Rücklauf Hydrauliktank Be-/Entlüftung ‘ ‘ Luftfilter bei Bedarf wechseln ‘ Dichtheit Hydrauliksystem ‘...
  • Seite 70 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.7 Wartungsintervalle des Motors Hinweis! Die genaue Beschreibung der Durchführung der Wartung entnehmen Sie bitte dem beiliegenden Betriebshandbuch des Motors. Täglich • Kühlmittel – Füllstand überprüfen • Angetriebene Ausrüstung - kontrollieren • Luftreiniger – Wartungsanzeige kontrollieren •...
  • Seite 71 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Alle 3000 Betriebsstunden oder 2 Jahre • Kühlmittel wechseln Alle 4000 Betriebsstunden • Ladeluftkühlerblock – reinigen/prüfen Alle 6000 Betriebsstunden • Langzeitkühlmittel hinzufügen Wenn erforderlich • Batterie – ersetzen • Batterie oder Batteriekabel trennen •...
  • Seite 72 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.8 Siebwechsel Warnung vor dem Einzug von Körpern und Körperteilen Beim Drehen der Siebtrommel kann es zum Einzug von Körperteilen kommen. Besondere Vorsicht bei Arbeiten an der Siebtrommel. Achtung! Beim Montieren der Siebe muss die Anlage entleert sein.
  • Seite 73 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.8.1 Außensieb wechseln Siebbelag lösen: 1. In Fahrtrichtung rechte Seitentür der Trommel öffnen. 2. Spannstation der Trommel im Tippbetrieb auf Montagehöhe bringen und Schrauben lösen. 3. Beide Enden des Siebbelages mit Montierhebel aus Spannstation lösen.
  • Seite 74 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Abb. 11-3: Spannstation für Siebbelag Hinweis! Beim Montieren der Siebe muss die Anlage entleert sein. Wartung und Instandhaltung MS4200.106.21 Seite 74...
  • Seite 75 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.9 Schmierstellen 40 h – wöchentlich schmieren Abb. 11-4: Lage der Schmierstellen Tragrollenhalter Stehlager Umlenktrommel Bürstenwelle Hydraulikzylinder Stehlager Antriebstrommel Stützvorrichtung Wartung und Instandhaltung MS4200.106.21 Seite 75...
  • Seite 76 SBG Bürtsenwellenhalter Distanzring Aufnahme Bürstenmotor Bürstenrahmen Bürstenwelle Abb. 11-5: Aufbau und Befestigung des Bürstenelementes Hinweis! ® Falls Sie neue Bürstenelemente benötigen, kontaktieren Sie bitte die ZEMMLER Siebanlagen. Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung. Wartung und Instandhaltung MS4200.106.21 Seite 76...
  • Seite 77 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.11 Reinigung des Luftfilters / TopSpin Precleaner (optional) Vorsicht – Verletzungsgefahr! Tragen Sie bei allen Wartungsarbeiten immer Arbeitsschutzkleidung, Arbeitsschutz- handschuhe und Schutzbrille. Heiße Oberflächen! Die Abgasanlage und Ihre Bestandteile sind nach längerem Betrieb heiß.
  • Seite 78 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.12 Wendelüfter (optional) Hinweis Bitte lesen Sie die Gebrauchsanleitung des Herstellers (Cleanfix), sie ist in diesem Handbuch integriert. Die Doppeltrommelsiebanlage ist mit einem Wendelüfter ausgestattet. Dieser verhindert dauerhaft das Zusetzen des Motorkühlers. Die Steuereinheit des Wendelüfters befindet sich neben dem Schaltschrank und ist wie folgt eingestellt: Reinigungsintervall alle 30 min, Ausstoßdauer 20 Sek.
  • Seite 79 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.13 Kompressor (optional) Die vom Kompressor erzeugte Druckluft kann z.B. zum Reinigen der Maschine und zum Auffüllen des Reifenluftdruckes verwendet werden. Dazu wird an der Schnellkupplung des Kompressors (1) ein Druckluftschlauch angeschlossen und dieser durch das Chassis nach Unten und Außen geführt.
  • Seite 80 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 11.14 Betriebsmittel Achtung – Beschädigung der Anlage! ® Die hier aufgeführten Betriebsmittel sind für den Betrieb der ZEMMLER MULTI ® SCREEN MS 5200 zugelassen. Verwenden Sie immer diese Mittel um eine Beschädigung der Anlage oder Ihrer Baugruppen zu vermeiden.
  • Seite 81 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Technische Daten 12.1 Gesamtanlage Standard Abb. 12-1: Gesamtanlage Standard Technische Daten MS4200.106.21 Seite 81...
  • Seite 82 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 12.2 Gesamtanlage mit Option verlängertes Grobfraktionsband Abb. 12-2: Gesamtanlage mit Option verlängertes Grobfraktionsband Technische Daten MS4200.106.21 Seite 82...
  • Seite 83 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 12.3 Leistungsdaten Siebmaterialien: Kompost, Holzhackschnitzel, Erden, Sand, Schlacken, Kies, Schotter, Bauaushub, Steine und Recyclingmaterial bis max. 250 mm Bedienung: 1 Person Durchsatz ca. 120 m pro Stunde der Doppeltrommelsiebanlage: (abhängig von Material, Beschickung, gewählter Fraktionen und Maschenweite) 12.4...
  • Seite 84 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 12.5 Dieselmotor Typ: CAT Dieselmotor C3.6 Leistung: 75 kW Kühlung: wassergekühlt 12.6 Typenschild Das Typen- und Herstellerschild befindet sich am Grundrahmen auf der rechten Seite in Fahrtrichtung. Die Daten des Typenschilds, insbesondere die Serien-Nr. sind bei der Ersatzteilbestellung unbedingt anzugeben, um Fehler zu vermeiden und Ihnen einen reibungslosen Verlauf der Ersatzteillieferung zu gewährleisten.
  • Seite 85 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Index Thema Seite Allgemeine Angaben · 6 Allgemeine Beschreibung · 23 Anwendungsbereich · 6 Außensieb spannen · 73 Außerbetriebnahme · 53 Baugruppen · 25 Baugruppenübersicht · 24 Bedieneinheit · 26 Bestimmungsgemäße Verwendung · 14 Betrieb ·...
  • Seite 86 Betriebsanleitung ZEMMLER MULTI SCREEN MS 4200 Lage der Sicherheitseinrichtungen · 20 Lagerung · 55 Leistungsdaten · 83 Lieferumfang · 7 Reinigung des Luftfilters · 77 Sicherheitshinweise · 13 Siebwechsel · 72 Technische Daten · 81 Transport · 32 Wartung · 58 Wartungsintervalle des Motors ·...
