Schmiernippel an den Bändern der Grobfraktion
Grobfraktion lang
4 Schmierstellen

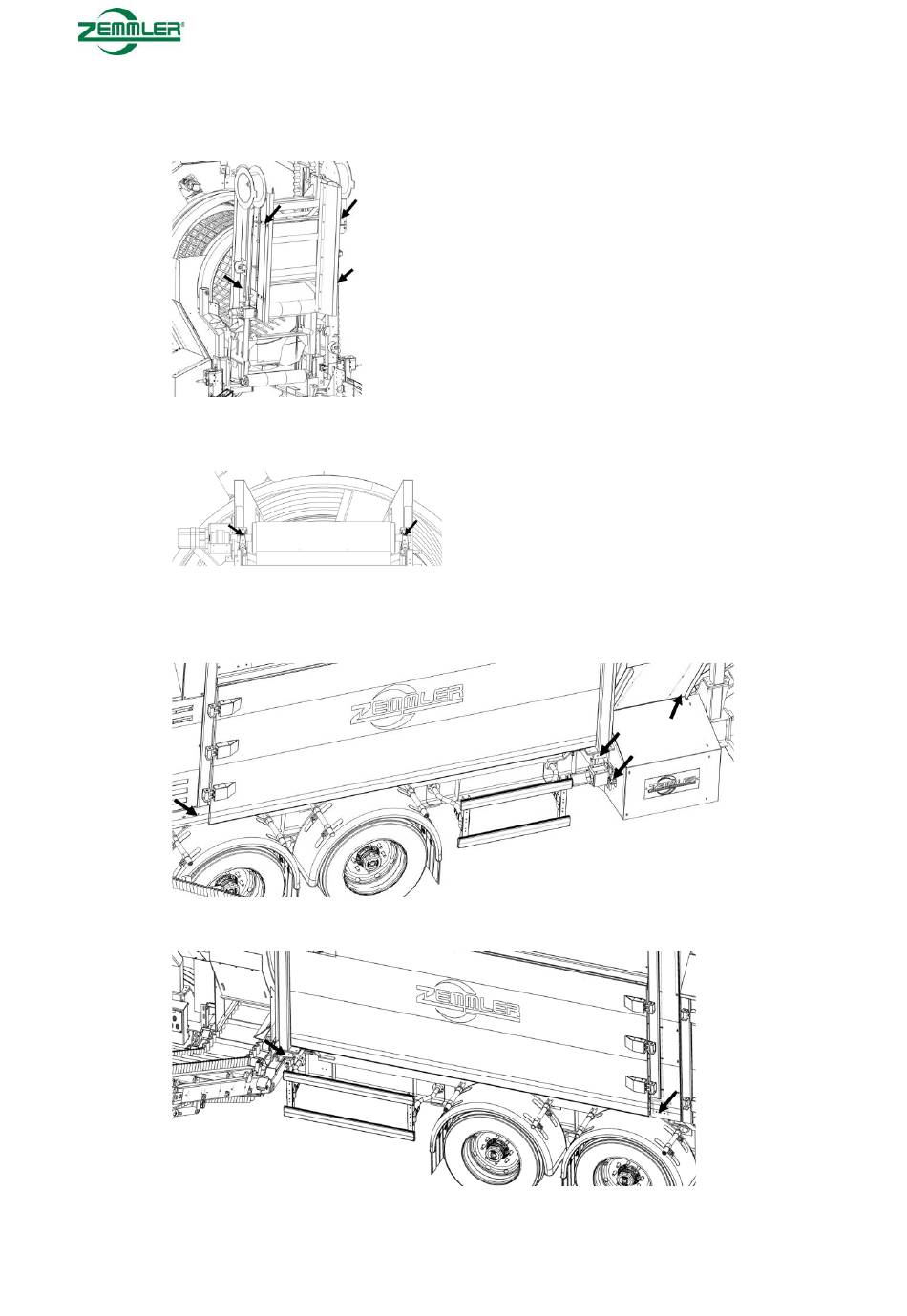

Abbildung 95: Position Schmierstellen Grobfraktion lang beidseitig (27,28,29l,30l)
Grobfraktion kurz
4 Schmierstellen
Abbildung 96: Position Schmierstellen Grobfraktion kurz oberhalb (29k,30k)
10.5.3
Position der Schmierstellen am Gehäuse der Siebmaschine
Schmierstellen auf der linken Seite
Abbildung 97: Position Schmierstellen Gehäuse links (31,32,33,37,38,41,42)
Schmierstellen auf der rechten Seite
Abbildung 98: Position Schmierstellen Gehäuse rechts (34,35,36,39,40)
MS 4200 / MS 5200 / MS 6700
Originalbetriebsanleitung
Wartung
136 von 163
Serienstand 04.24
